Manual CEAG 3-PM-IO-INV Module inverse 40071860335 July 2018 www.ceag.de
8 Wartung / Instandhaltung
8 Wartung / Instandhaltung
Halten Sie die für Instandhaltung, Wartung
und Prüfung von elektrischen Betriebsmitteln
geltenden Bestimmungen ein! Im Fall von
Rücksendungen benötigen Sie von uns eine
RMA - Nummer. Entnehmen Sie bitte weitere
Infos hierzu unserer Internetseite www.ceag.de!
9 Entsorgung / Recycling
Beachten Sie bei der Entsorgung defekter Geräte
die gültigen Vorschriften für Recycling und
Entsorgung. Kunststoffteile sind mit entsprech-
enden Symbolen gekennzeichnet.
8 Servicing / Maintenance
Observe the relevant national regulations applying to the
maintenance, servicing and check-ing of electrical appa-
ratus ! In case of returns you need a RMA - number from
us. For further information see www.ceag.de!
9 Disposal / Recycling
When disposing of defective devic-
es, comply with valid regulations
for recycling and waste disposal.
Plastic parts are marked with cor-
responding symbols.
3-PM-
IO-INV
TLS
TLS
ZB-S
RS485-BUS
max. 1200 m bei J-Y(ST)Y 4 x 2 x 0,8 mm
max. 1200 m with J-Y(ST)Y 4 x 2 x 0.8 mm
Abschluss-
widerstand /
Terminating
resistor
120 Ω *
Abschluss-
widerstand /
Terminating
resistor
120 Ω *

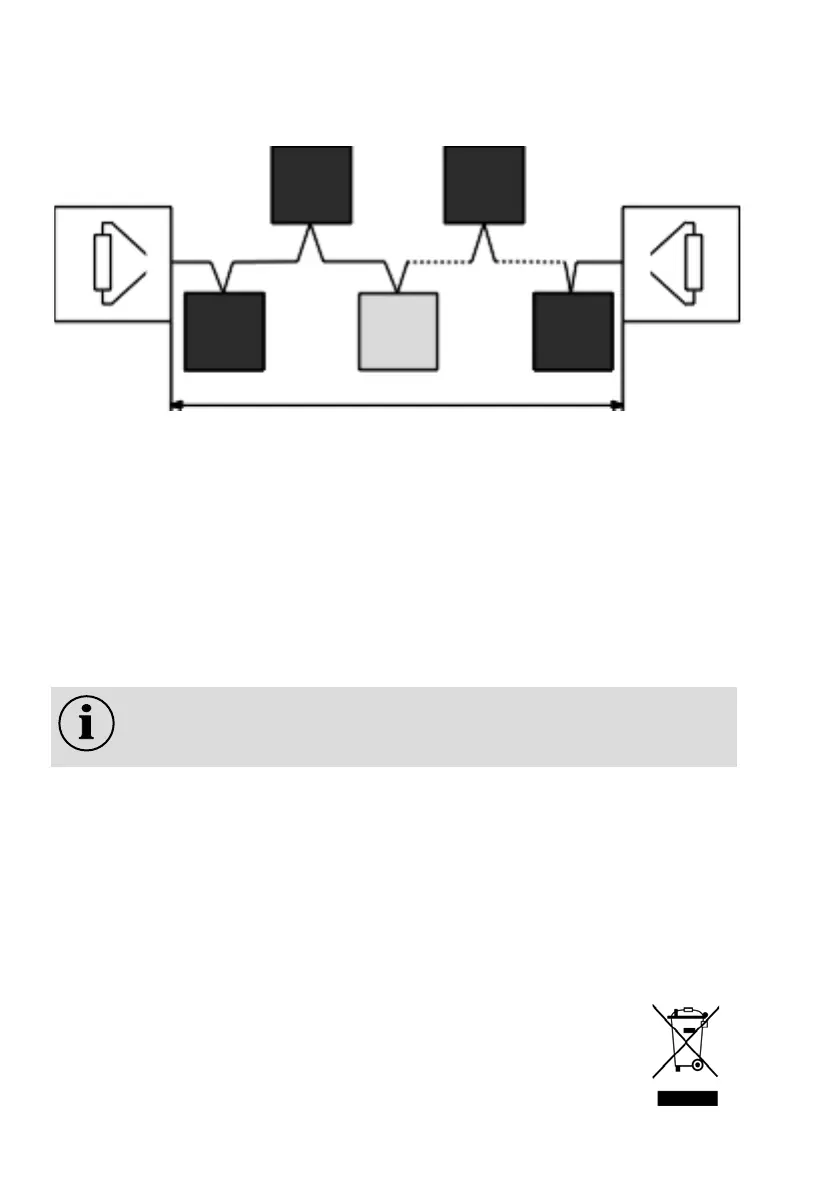

Bus-structure RS485-BUS
- Double terminated bus topology/Line structure
- max. 25 modules (DLS/TLS)
- Cross section for 24 V supply must be calcu-
lated according the number of modules as well
as line length. Umin for module = 19 V
- recommend cable: JY(ST)Y 2 x 2 x 0.8 mm,
twisted pair, shielded
- No dead-end lines allowed.
- At interruption or short circuit of the bus line
the programmed safety lighting is switched to
maintained light
Busstruktur RS485-BUS
- Double Terminated Bus Topologie/Linienstruktur
- max. 25 Module (DLS/TLS)
- Querschnitt für 24 V-Versorgung ist gemäß
Anzahl der Module sowie Leitungslänge zu
berechnen.
- U
min
für Modul = 19 V
- Empfohlene Leitung: JY(ST)Y 2 x 2 x 0,8 mm,
Twisted Pair (verdrillte Zweidraht-Leitung),
geschirmt
- Keine Stichleitungen zulässig!
- Bei Unterbrechung oder Kurzschluss
der Busleitung wird die programmierte
Sicherheitsbeleuchtung auf Dauerlicht geschaltet.
* Im 3-PM-IO-INV-Modul ist der 120
Ohm-Abschlusswiderstand integriert
und kann durch eine Brücke an den
Klemmen B1/B2 aktiviert werden.
* In 3-PM-IO-INV-module the 120 ohms terminat-
ing resistor is integrated and can be activate
through a wire fitted to terminals B1/B2.
Bild 4. / fig.4
3-PM-
IO-INV
