Eaton NRX Series Instructional Leaflet

4
EATON CORPORATION www.eaton.com
Montageanweisung IL01301037E
Gültig ab Dezember 2010

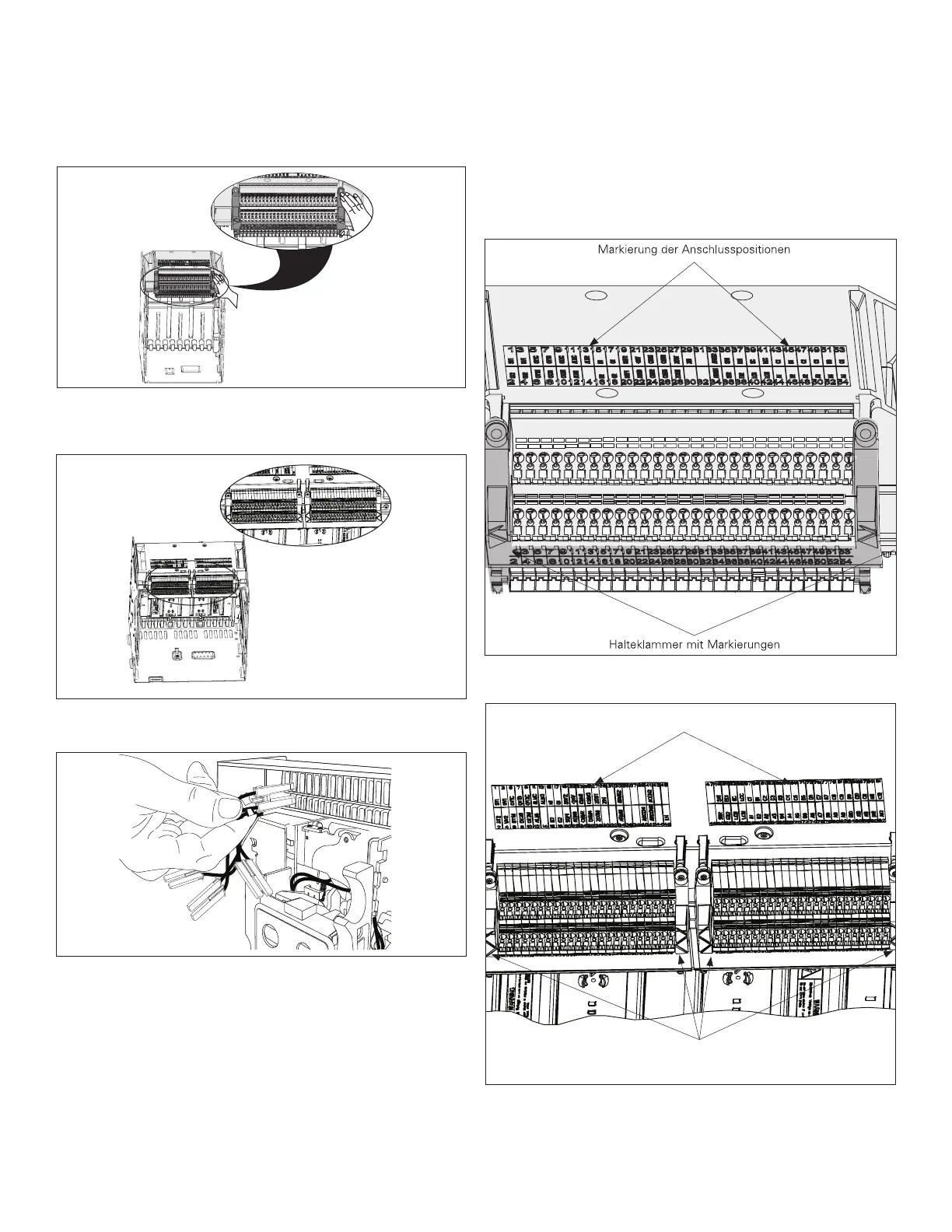

Abbildung 11. Steuerleitungsanschlussblock, Ausfahrtechnik
1600A
Abbildung 11a. Steuerleitungsanschlussblock, Ausfahrtechnik
4000A
Abbildung 12. Steckverbindungen am Leistungsschalter
Führen Sie die folgenden Schritte aus:
Schritt 1: Machen Sie sich mit den Verbindungssteckern des
Schalters und der Steuerleitungsanschlussleiste der Kassette
vertraut (siehe Abbildung 1, Abschnitt 1).
nmerkung:A Die Anschlusspositionen an den
Steuerleitungsanschlüssen sind entsprechend markiert. (siehe
Abbildung 13, 13a und 14).
1
2
nmerkung:A Die Steuerleitungsanschlussblöcke werden von
eine Halteklammer in Position gehalten. Diese muss vor dem
Ein- oder Ausbau von Steuerleitungsnaschlussblöcken entfernt
werden.
Abbildung 13. Schritt 1a
Abbildung 13a. Schritt 1a
Halteklammer der Anschlusspositionen
Markierung der Anschlusspositionen
