3SF-3LSF-3PF-3LPF – 23
zápalnou teplotu plynů).
5. ÚDAJE NA ŠTÍTKU
TÝKAJÍCÍ SE BEZPEČNOSTI
Na standardním štítku jsou uvedené funkční
údaje, na doplňkovém štítku jsou pak uvedeny
nezbytné informace týkající se použití do prostředí
s nebezpečím výbuchu.
5.1. POPIS DOPLŇKOVÉHO ŠTÍTKU (OBR.1)
1) Model čerpadla
2) Sériové číslo ( číslo série identifikuje místo
výroby, datum a pořadové číslo)
3) Kód čerpadla
4) Doplňkové označení
5.2. POPIS DOPLŇKOVÉHO OZNAČENÍ
společenské označení vztahující se k
ochraně proti výbuchu (dle DIN 40012 dodatek A).
II 2 G čerpadlo pro povrchová zařízení ( skupina
II) za přítomnosti plynu (G), par a mlh 2.kategorie,
vhodné pro zónu 1 a s nadbytečností i pro zónu 2

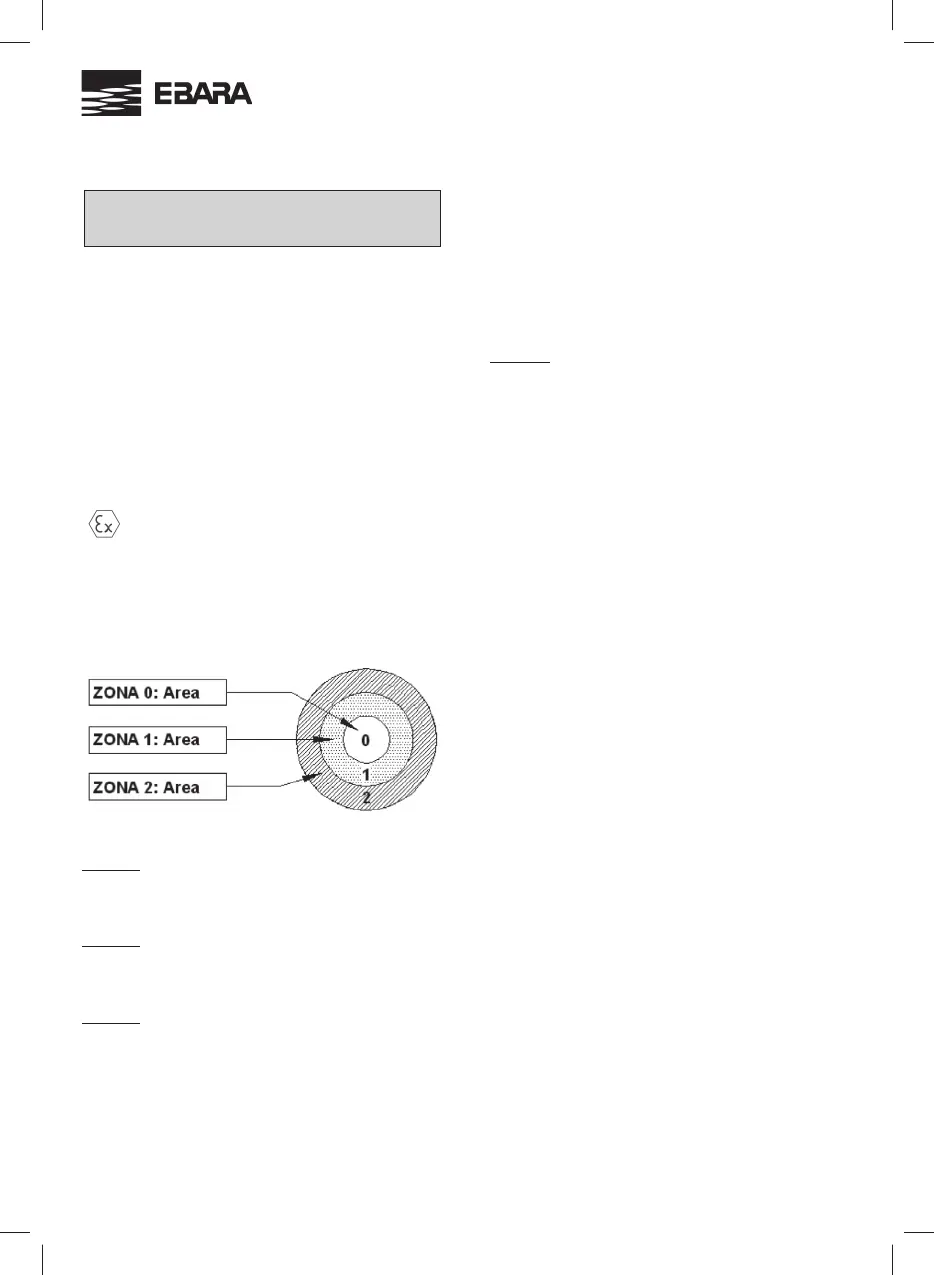

ZÓNA 0
Oblast kde je výbušné ovzduší složené z plynu a
par přítomné stále anebo po dlouhou dobu
ZÓNA 1
Oblast kde je možnost vytvoření výbušného ovzduší
při běžném chodu
ZÓNA 2
Oblast kde se za běžného chodu jen stěží vytvoří
výbušné ovzduší složené z plynu anebo par a kde
je proto tato možnost pouze po krátkou dobu.
V každém závodě je odpovědný vedoucí, který mu-
sí určit zóny možného výskytu výbušného ovzduší,
vybrat vhodná zařízení do definovaných zón a kon-
trolovat podmínky při montáži, údržbě a chodu;
EEx je symbol pro čerpadla projektovaná a vyro-
bená v souladu se standardy danými evropskými
normami.
c k b – tyto písmenné symboly specifikují typ
ochrany
zejména
c – konstrukční bezpečnost
k – ochrana pro ponoření do kapaliny ( jedná se
o způsob ochrany, kdy jsou zdroje zážehu elimi-
novány nebo odděleny od výbušného prostředí
ponořením do ochranné kapaliny)
b – ochrana prostřednictvím kontroly zdroje
zážehu
IIC skupina látek
T2 to T4 resp. teplotní třídy čerpadla ( maxi-
mální teplota vnitřního a vnějšího povrchu čerpadla,
která musí být nižší než zážehová teplota ovzduší/
prostředí s přítomností plynu, par a mlhy) vhodné
pro odpovídající teplotní třídu plynu. Uživatel proto
musí čerpat tekutiny při teplotě v souladu s touto
klasifikací maje tak na paměti údaje v tomto ma-
nuálu a odpovídající platné normy;
8000319205 registrační číslo technického ma-
nuálu
5.3 Poznámky
- Čerpadla kategorie 2G jsou vhodné pro zóny 1 a
2
- Čerpadla s údajem teplotní třídy jsou vhodná pro
všechny látky/substance s vyšší třídou ( např.
čerpadla s teplotní třídou T4 jsou vhodná také
pro látky s teplotní třídou T3,T2,T1), samozřejmě
s funkčním omezením specifikovaným v ma-
nuálu
- Čerpadla nevýbušná jsou určená pro provoz při
teplotách prostředí v rozmezí od -20 ÷ 40°C a
atmosférickém tlaku od 0.8 do 1,1bar;
- Maximální povolená viskozita kapaliny: 30
mm
2
/s (vhodně navrhnout motor)
- Systém ochrany označení znakem c k b je nezb-
ytný v případě potřeby produktu kategorie 2. V
případě, že se ukáže pro aplikaci jako dostatečné
čerpadlo kategorie 3, není nutné nařízení monto-
