19
KONFIGURACJA MASTER-SLAVE, WERSJA BEZPRZEWODOWA EBERG REQU R+
W celu skonfigurowania komunikacji MASTER-SLAVE rekuperatorów w wersji bezprzewodowej, sprawdź wytyczne
w instrukcji pilota.
3) ZAKOŃCZENIE INSTALACJI

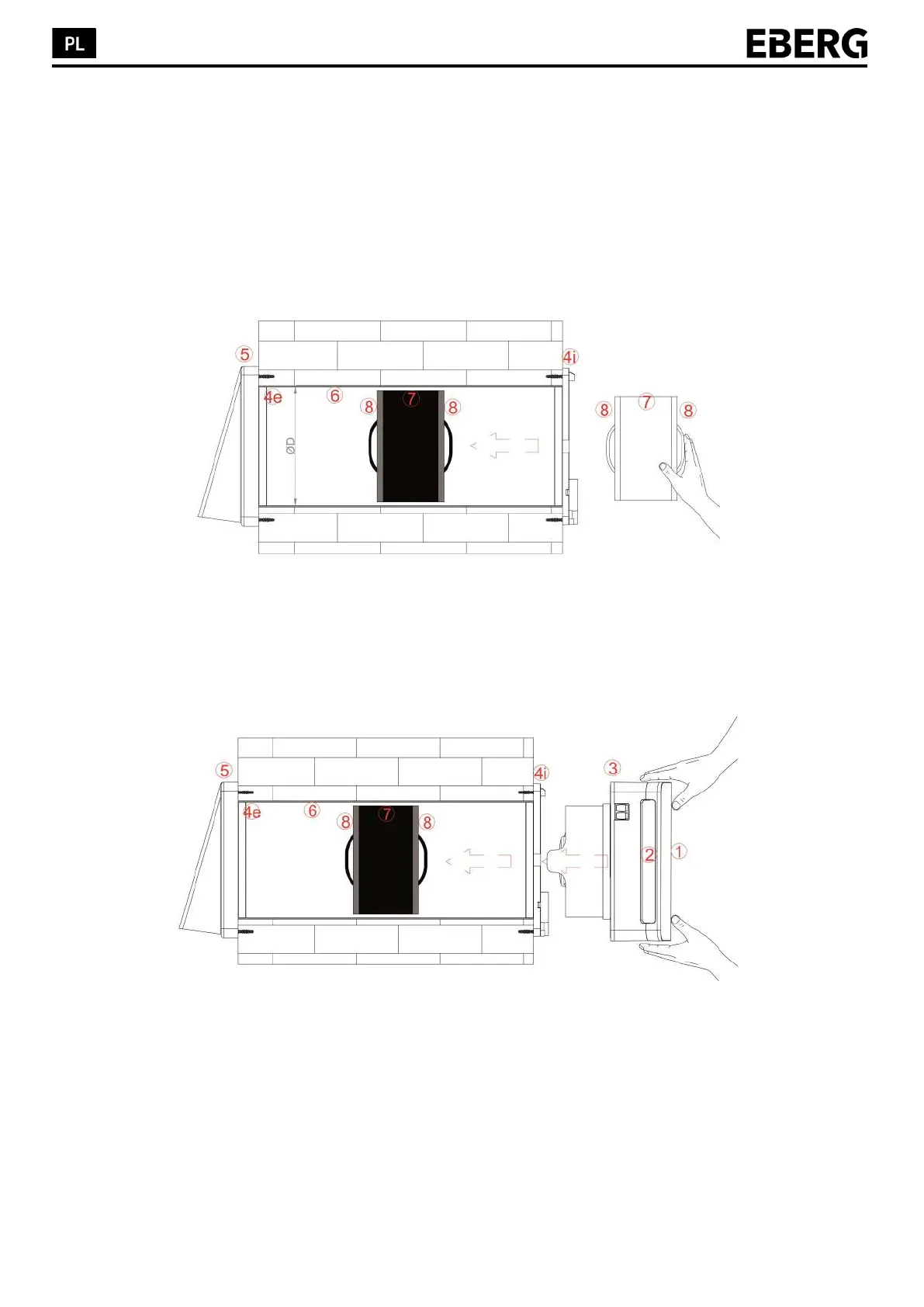

Po zakończeniu podłączenia elektrycznego ostrożnie ułóż kable i kostkę przyłączeniową w odpowiednim miejscu
na obudowie. Wymiennik ceramiczny (7) wraz z filtrem wlotowym i wylotowym (8) należy umieścić wewnątrz
kanału (6) jak pokazano na rysunku poniżej:
Zamontuj żaluzję (2) i maskownicę (1) na jednostce głównej (3), a następnie przymocuj do płyty montażowej
wewnętrznej (4i). Upewnij się, że wszystkie elementy są dokładnie złożone, bez luzów. Wyłącznik urządzenia ma
znajdować się w lewym górnym rogu.
