2c) WERSJA EBERG REQU R+
PODLĄCZENE ZASILANIA
Zanim przystąpisz do podłączenia, upewnij się, że kable (kabel fazowy i neutralny) są w odpowiednim miejscu na
ścianie.
Uwaga: Przy instalacji urządzenia w konfiguracji MASTER-SLAVE upewnij się, że odległość między
urządzeniami wynosi minimum 3 metry ale nie więcej niż 20 metrów, co zapewni optymalną komunikację
pomiędzy urządzeniami.
Materiał z którego wykonana jest ściana (cegły, beton
zbrojony) mogą mieć wpływ na komunikację.

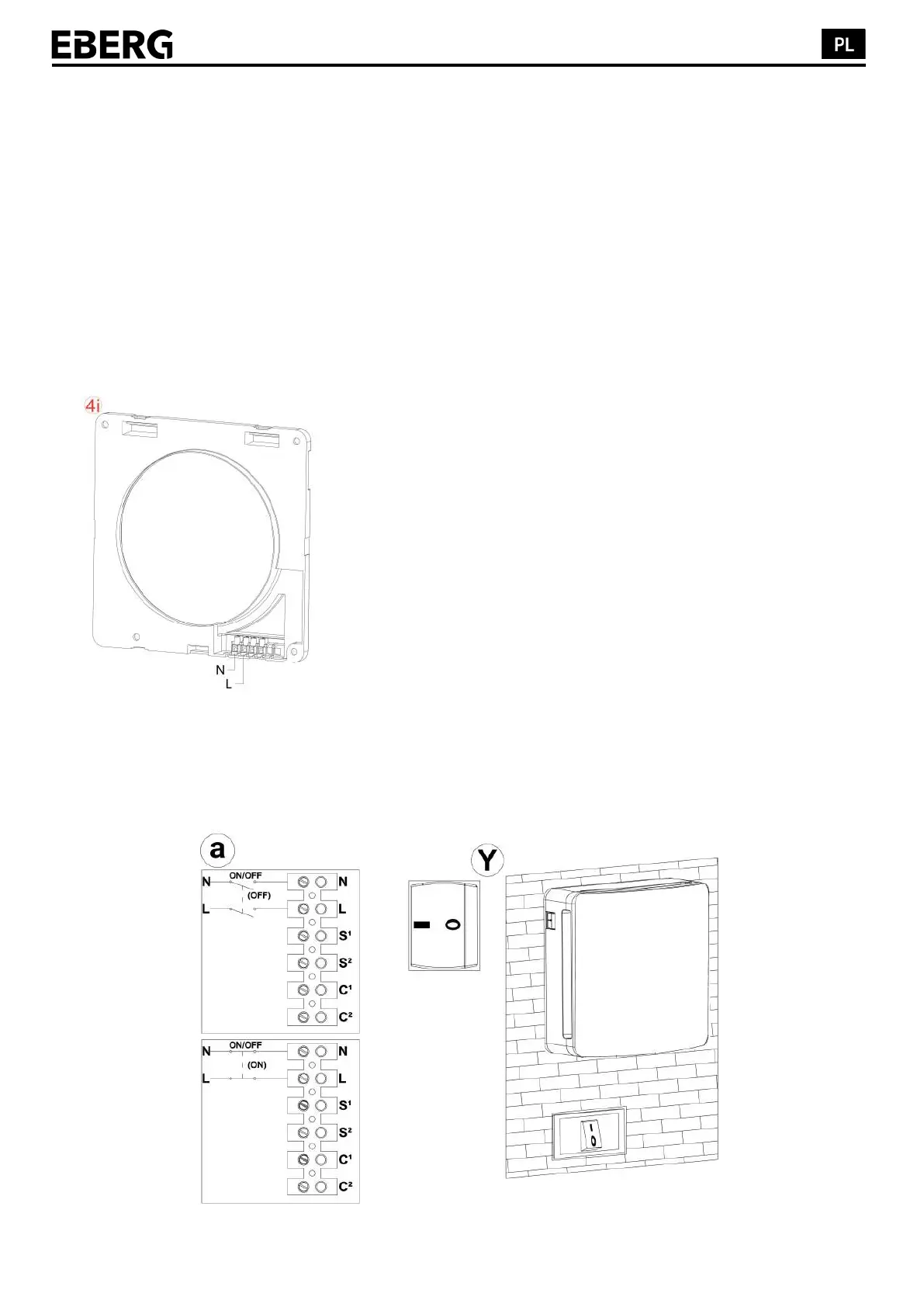

Upewnij się, że masz wszystkie niezbędne narzędzia do
wykonania podłączenia elektrycznego. Podłącz kabel fazowy i
neutralny do terminala na płycie montażowej wewnętrznej
(4i). Kable oznaczone są jako L i N, jak pokazano na rysunku
obok.
Możliwe jest wyprowadzenie włącznika na ścianę. By
kontrolować urządzenie przez wyłącznik zewnętrzny konieczne
jest, aby przełącznik na obudowie był ustawiony w pozycji 1,
jak pokazano rysunku (Y) poniżej.
Aby wyprowadzić wyłącznik na ścianę, należy podłączyć
przełącznik bipolarny (ON/OFF) do terminali L i N jak
pokazano na schemacie poniżej (a).
Urządzenie może być podłączone do domowej automatyki
poprzez wpięcie głównego zasilania do terminala włącznika
ON/OFF.
Podłączenia powinny zostać wykonane jak pokazano poniżej:
