Installation de la caméra - Modèle C2013B-WC
1. Trouvez un emplacement approprié pour l’installation.
2. Percez des trous en fonction de la taille du support en U, puis xez
ledit support.
3. Percez un trou de 3/4po (19 mm) à côté du support en U.
4. Installez la caméra sur le support en U.
5. Desserrez les vis sur le côté de la caméra et ajuster la position de
la caméra pour obtenir le meilleur angle de vue sur le moniteur.
Important! N’exposez pas le moniteur à l’eau, il n’est pas étanche.
Toute fuite d’eau dans le moniteur pourrait causer des dommages
importants.
Installation et montage
Important! Fixez la caméra à un endroit qui ore une meilleure
visibilité de la zone située immédiatement derrière le véhicule. En
général, les emplacements de xation situés en haut du véhicule
orent un meilleur champ de vision. Les emplacements de xation
situés plus bas limitent le champ de vision et augmentent la
probabilité de dommages provoqués par les éclaboussures de la
route.
Figure 2
Installation du moniteur - Modèle M7000B-WM
1. Choisissez la position adéquate sur le véhicule et xez le support de support.
2. Fixez le moniteur au support et réglez l’angle de vue
3. Connectez le moniteur au faisceau d’alimentation (fourni avec le kit)
ATTENTION!
Pour éviter tout choc accidentel, N’OUVREZ PAS LE
BOÎTIER DU MONITEUR. L’ouverture du boîtier du moniteur
exposera l’intérieur du moniteur à des conditions susceptibles
d’aecter ses performances. Toute preuve de manipulation des
composants scellés annulera la garantie.
Figure 3 - Installation du support
Veuillez trouver la meilleure position de réception du signal avant l’installation.
La carrosserie métallique du véhicule peut considérablement diminuer la force du signal sans l. Il est
nécessaire de tester la forcer du signal avant de procéder à l’installation.
1. Connectez le moniteur et la caméra en suivant les instructions de câblage.
2. Pour jumeler la caméra au moniteur, veuillez vous reporter à la section Jumelage. Quatre (4) caméras
peuvent être jumelées séparément à la CAM1/CAM2/CAM3/CAM4.
3. Placez le moniteur et la caméra à l’endroit prévu pour tester la force du signal.

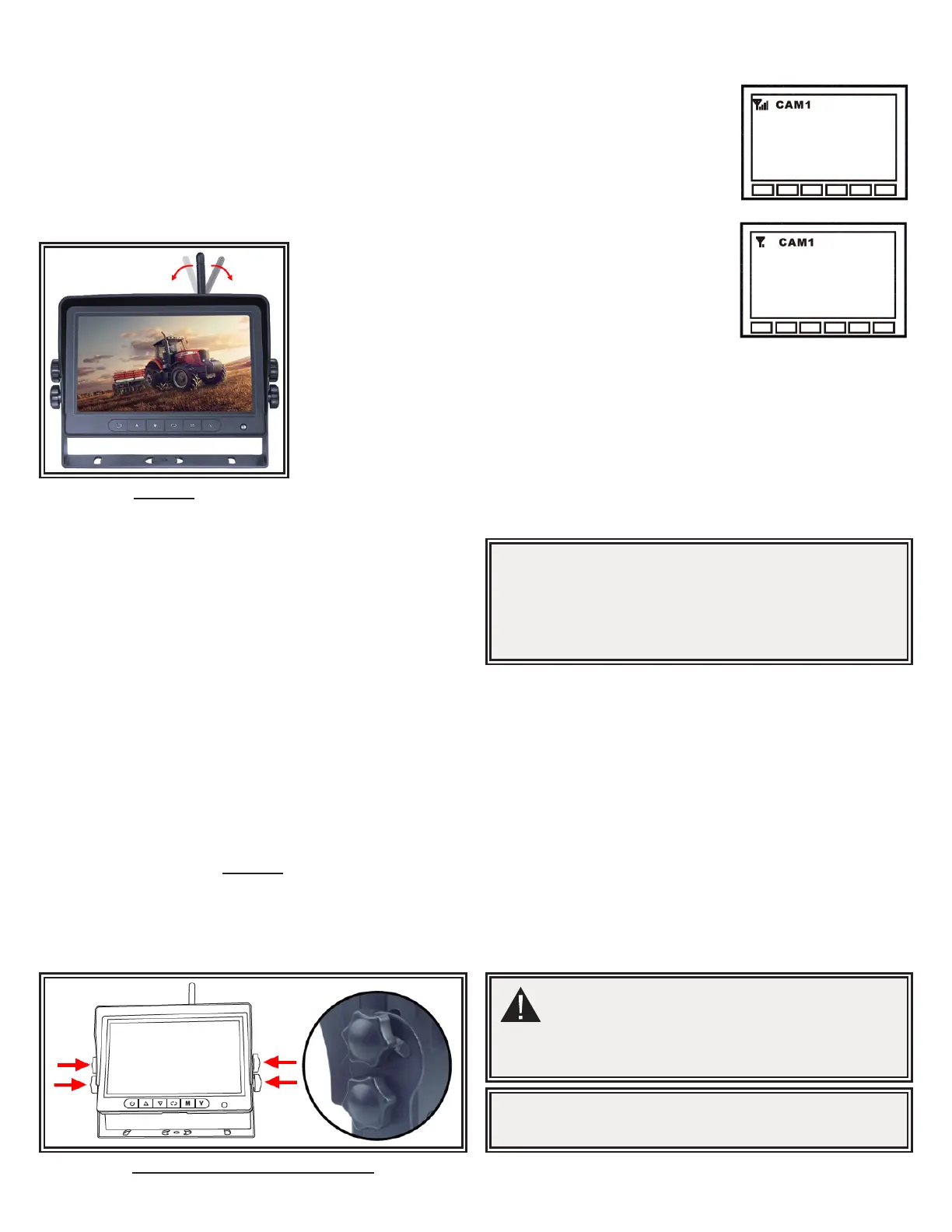

Figure 1
Si vous obtenez une mauvaise réception du signal ou si le signal
ne peut pas atteindre au moins 3 barres, veuillez ajuster l’angle de
l’antenne pour trouver la meilleure position de réception du signal.
Bon signal
Mauvais signal
Antenne
