Seite 4 von 9
Wichtiger Hinweis! Sorgen Sie dafür, dass alle Verbindungen innerhalb und außerhalb des Fahrzeugs wasserdicht sind, indem Sie Dichtmittel
und Isolierband verwenden. Umwickeln Sie das Klebeband fest und überlappen Sie es um eine halbe Breite, sodass keine Lücken entstehen.

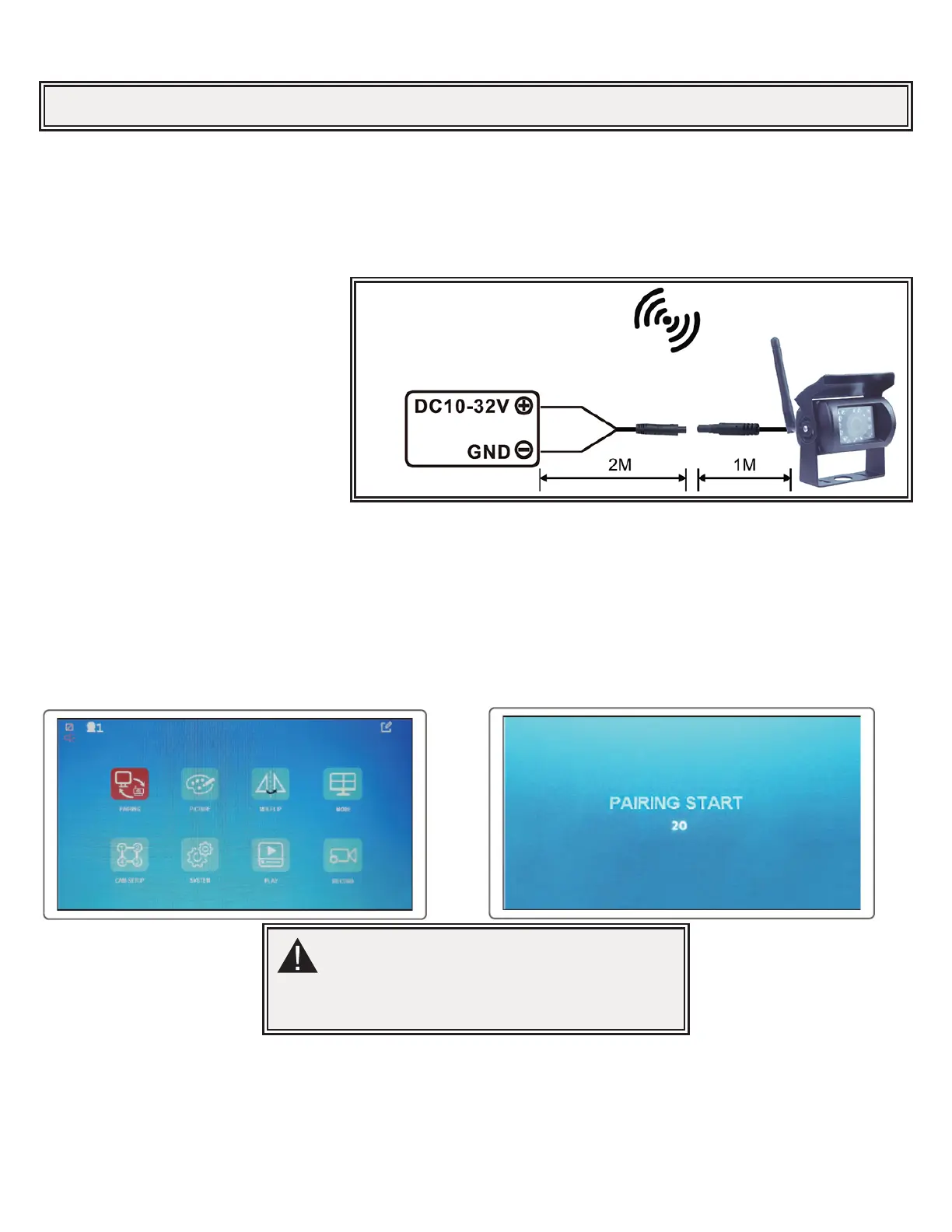

Verkabelungsanleitungen
Kameraverkabelung
Dies ist die am häugsten verwendete Methode
für Benutzer, die über ein Einzelkamerasystem
(ein Monitor und eine Kamera) verfügen. Verbin-
den Sie das Monitorkabel mit dem DC-Anschluss.
Schalten Sie den Monitor mit dem Zigarettenan-
zünder eines 12-V-Fahrzeugs ein.
Verkabelung des Monitors
Schalten Sie die Kamera ein, indem Sie das rote
Pluskabel an eine 10–32-V-Gleichstromquel-
le anschließen, und das schwarze Kabel an die
Minus-/Massequelle und den Kamerastecker
anschließen.
Koppelung
Kamera und Monitor werden vor der Auslieferung im Werk gekoppelt.
Wenn Sie eine Kamera hinzufügen oder ändern müssen, befolgen Sie bitte die folgenden Schritte zum Koppeln.
Bitte schließen Sie die Kopplung vor der Installation ab.
1. Schalten Sie den Monitor ein und drücken Sie die V-Taste, um einen Kanal auszuwählen (CH1, CH2, CH3, CH4).
2. Drücken Sie unter der Kanalauswahloberäche die Menütaste, um die Menüoberäche aufzurufen.
3. Drücken Sie ▲/+ oder ▼/- und die OK-Taste, um die KOPPELUNG auszuwählen und aufzurufen.
4. Drücken Sie zum Starten die OK-Taste. Sie haben 20 Sekunden Zeit zum Koppeln.
5. Das Video wird nach der Koppelung angezeigt.
WARNUNG!
Wenn nach der Kopplung kein Bild angezeigt wird,
wiederholen Sie bitte die Kopplungsschritte und schalten
Sie die Kamera erneut ein. Die Kopplung muss innerhalb
von 20 Sekunden abgeschlossen sein, andernfalls müssen Sie die
Kamera zum Koppeln erneut einschalten.
Hinweis: Um auf das Menü zugreifen zu können, müssen Sie sich im Einzelkameramodus benden. Kein Menüzugri im Split-Ka-
mera-Modus.
Rückfahrlicht positiv (+)
Rückfahrlicht positiv (+)
