Prima di iniziare

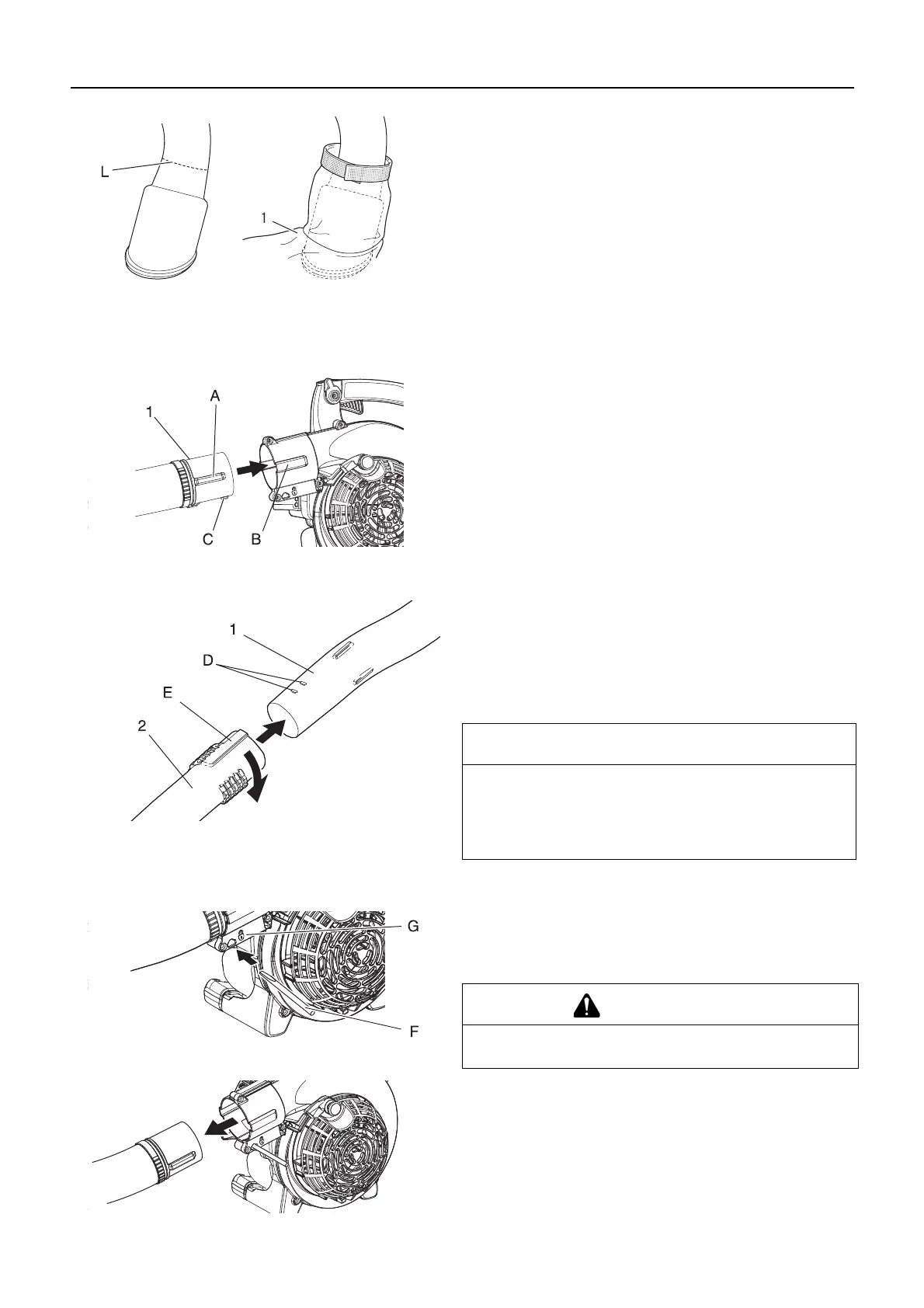

3. Collocare l'apertura del sacchetto di raccolta dei detriti
sull'estremità svasata del gomito di aspirazione e fissare sal-
damente il sacchetto in posizione (L) agganciandolo con la
striscia di velcro.
Installare i condotti del soffiatore per utilizzare l'unità come soffiatore
1. Posizionare l'unità in verticale, facendola poggiare sulla
base del soffiatore.
2. Allineare le nervature della ghiera di bloccaggio (A) del tubo
del soffiatore alle scanalature (B) dell'alloggiamento della
ventola. Assicurarsi che la nervatura corta (C) sia rivolta ver-
so il basso. Far scorrere il tubo del soffiatore nell'alloggia-
mento della ventola fino a quando non scatta in posizione.
3. Allineare le linguette (D) alle scanalature (E) e far scorrere
l'ugello piatto dritto sul tubo del soffiatore finché non si av-
verte una leggera resistenza. Non forzare.
4. Bloccare il tubo del soffiatore, quindi ruotare l'ugello piatto
dritto in senso orario, innestando saldamente i canali di bloc-
caggio. Non forzare.
Rimozione dei condotti del soffiatore/gomito di aspirazione
1. Inserire il cacciavite (F) nel foro posizionato accanto al sim-
bolo di bloccaggio (G) per rilasciare il bloccaggio del condot-
to.
2. Estrarre i condotti dall'alloggiamento della ventola.
3. Rimuovere il cacciavite.
1. Sacchetto di raccolta
dei detriti
1. Tubo del soffiatore
1. Tubo del soffiatore 2. Ugello piatto dritto
NOTA
Durante l'uso del soffiatore le giunzioni tra i tubi possono allen-
tarsi. Il pratico ed esclusivo sistema di bloccaggio positivo con-
sente un saldo fissaggio dei tubi. In caso di allentamento,
rimuovere l'ugello piatto dritto ed eseguire una nuova installa-
zione seguendo le istruzioni riportate nei punti 3 e 4.
ATTENZIONE
La punta del cacciavite potrebbe fuoriuscire dal lato oppo-
sto del foro di bloccaggio.
