Prima di iniziare
Prima di inizia re

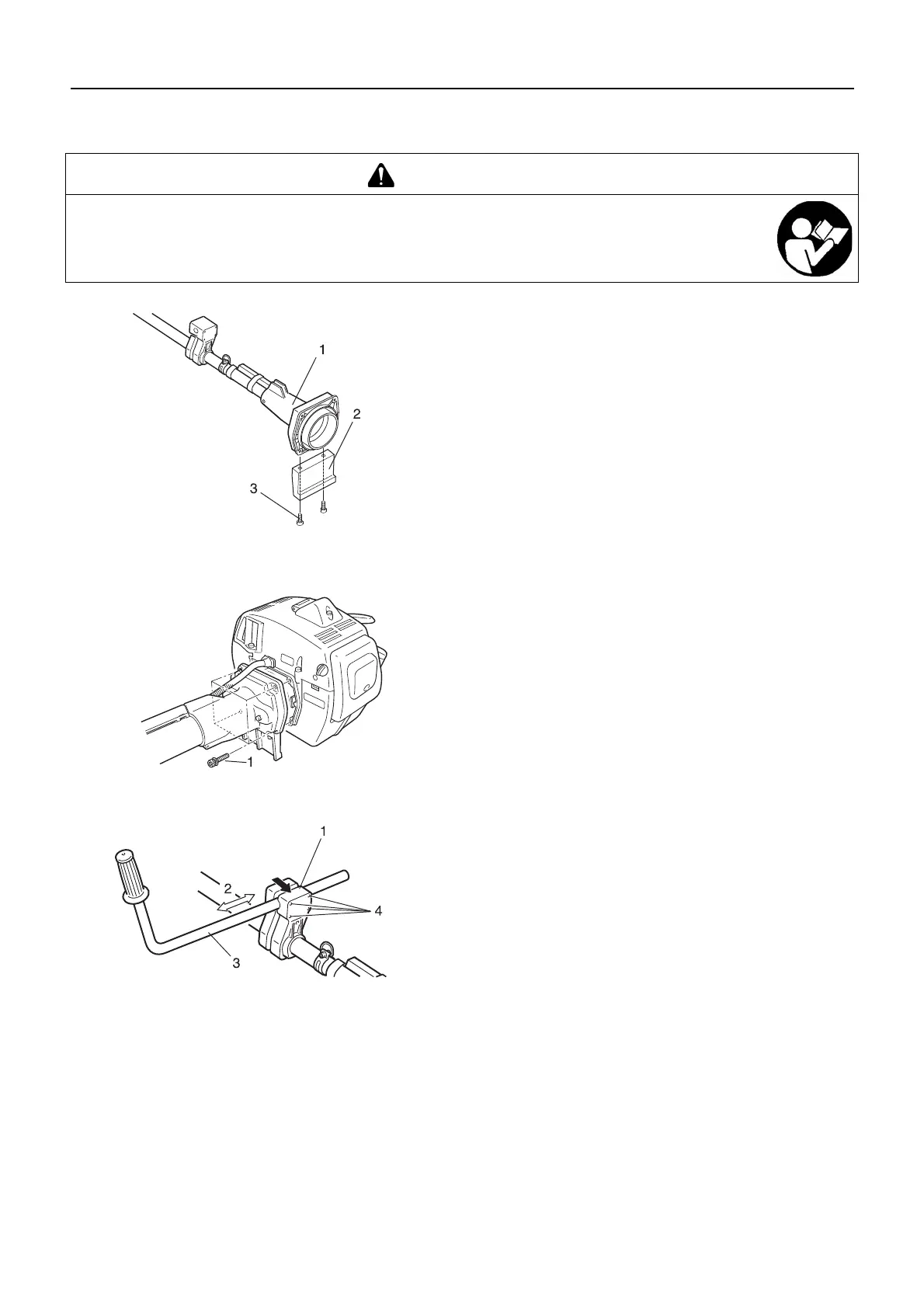

Montaggio
Gruppo supporto
 Fissare il supporto all'albero di funzionamento.
Gruppo albero di funzionamento
 Posizionare il motore in verticale su una superficie piana.
 Sistemare l'albero di funzionamento, verificando che sia cor-
rettamente innestato.
 Serrare i bulloni (M5×25) per fissare l'albero di funzionamento.
Montaggio dell'impugnatura a U
 Installare l'impugnatura sinistra nell'apposito supporto e fis-
sarla serrando leggermente i bulloni (M5×35).
 Regolare l'inclinazione dell'impugnatura in posizione adegua-
ta (comoda per il lavoro) e serrare a fondo i bulloni (M5×35).
AVVERTENZA
Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il
prodotto.
 L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi.
1. Albero di funzionamento
2. Supporto
3. Bullone M5×20
1. Bullone M5×25
1. Supporto impugnatura
2. Regolabile
3. Impugnatura sinistra
4. Bullone M5×35
