19
Bevor Sie beginnen

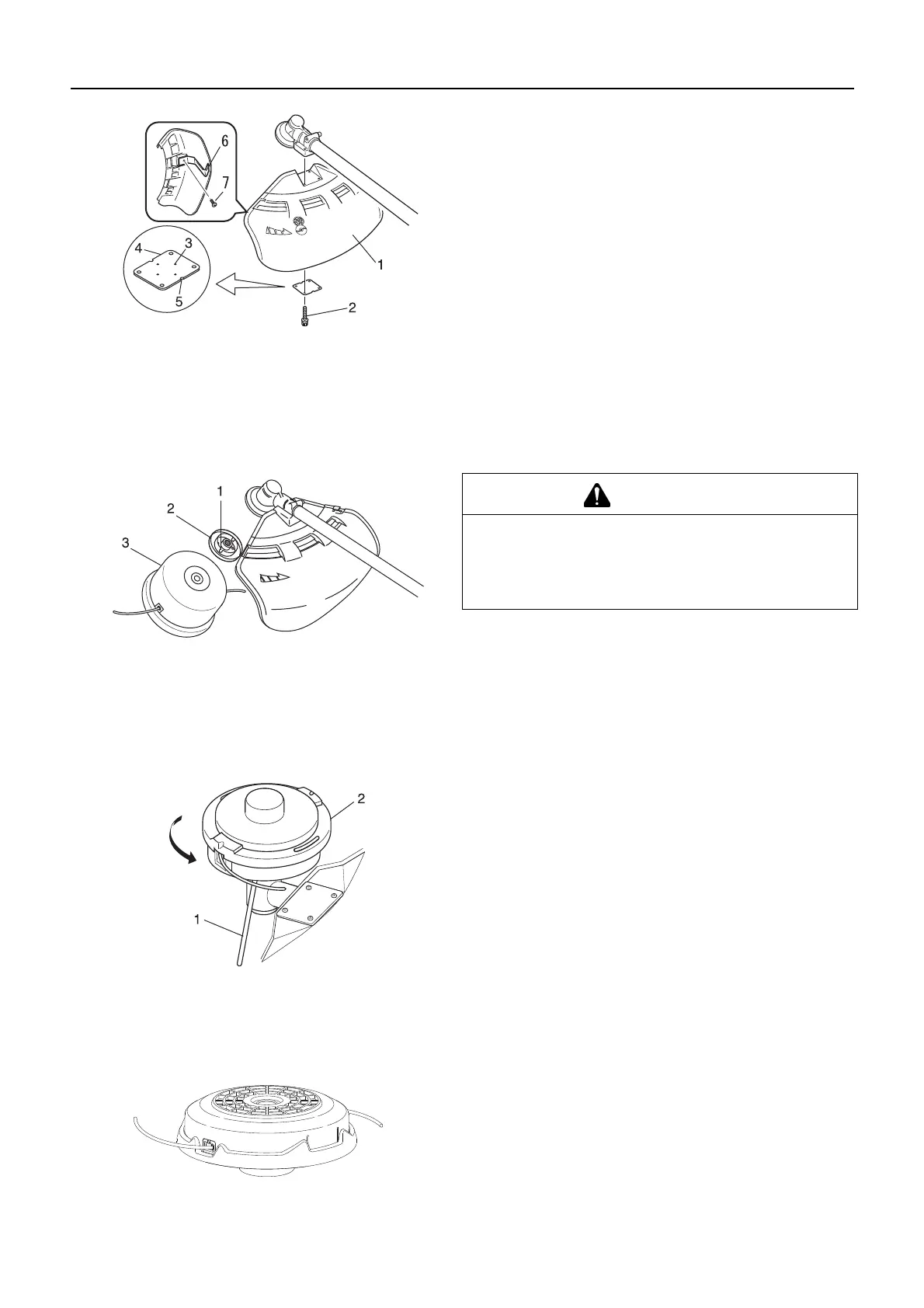

Montage des Schutzhalters
Befestigen Sie den Schutzhalter am Winkelgetriebe, indem Sie
die Befestigungsplatte von unten gegendrücken und die
4 Schrauben (M5×25) leicht anziehen.
Richten Sie die Kerbe und den Fixierpunkt der
Befestigungsplatte auf das entsprechende Gegenstück des
Schutzhalters aus, und ziehen Sie die 4 Schrauben (M5×25) fest.
Befestigen Sie das Fadenschneidmesser mit der Schraube
(5×12) am Schutzschild für den Nylonfadenkopf.
Montage des Nylonfadenkopfs
Stecken Sie das Arretierwerkzeug in das Loch auf der rechten
Seite des Winkelgetriebes. Drücken Sie dabei die
Rückhaltefeder nach links. Stecken Sie das Arretierwerkzeug in
das Arretierungsloch der Fixierplatte, um den
Werkzeugaufnahmebolzen zu blockieren.
Schrauben Sie den Nylonfadenkopf (durch Drehen gegen den
Uhrzeigersinn) auf die Welle auf, und ziehen Sie ihn gut fest.
Entfernen Sie das Arretierwerkzeug.
Nylonfadenkopf
Typ: B6
Gewinde: Linksgewinde M10×1,75
1. Schutzhalter
2. Schraube M5x25
3. Fixierungspunkt der
Befestigungsplatte
4. Befestigungsplatte
5. Fixierungspunkt der
Befestigungsplatte
6. Fadenschneidmesser
7. Schraube 5x12
1. Arretierungsloch der
Fixierplatte
2. Obere Druckplatte
3. Nylonfadenkopf
VORSICHT
Verwenden Sie nur flexible, nichtmetallische, von der
YAMABIKO CORPORATION empfohlene Nylonfäden.
Verhindern Sie mit Hilfe des Arretierwerkzeugs ein
Mitdrehen des Werkzeugaufnahmebolzen, bevor Sie
den Fadenkopf montieren.
1. Arretierwerkzeug 2. Nylonfadenkopf
