15
Zusammenbau

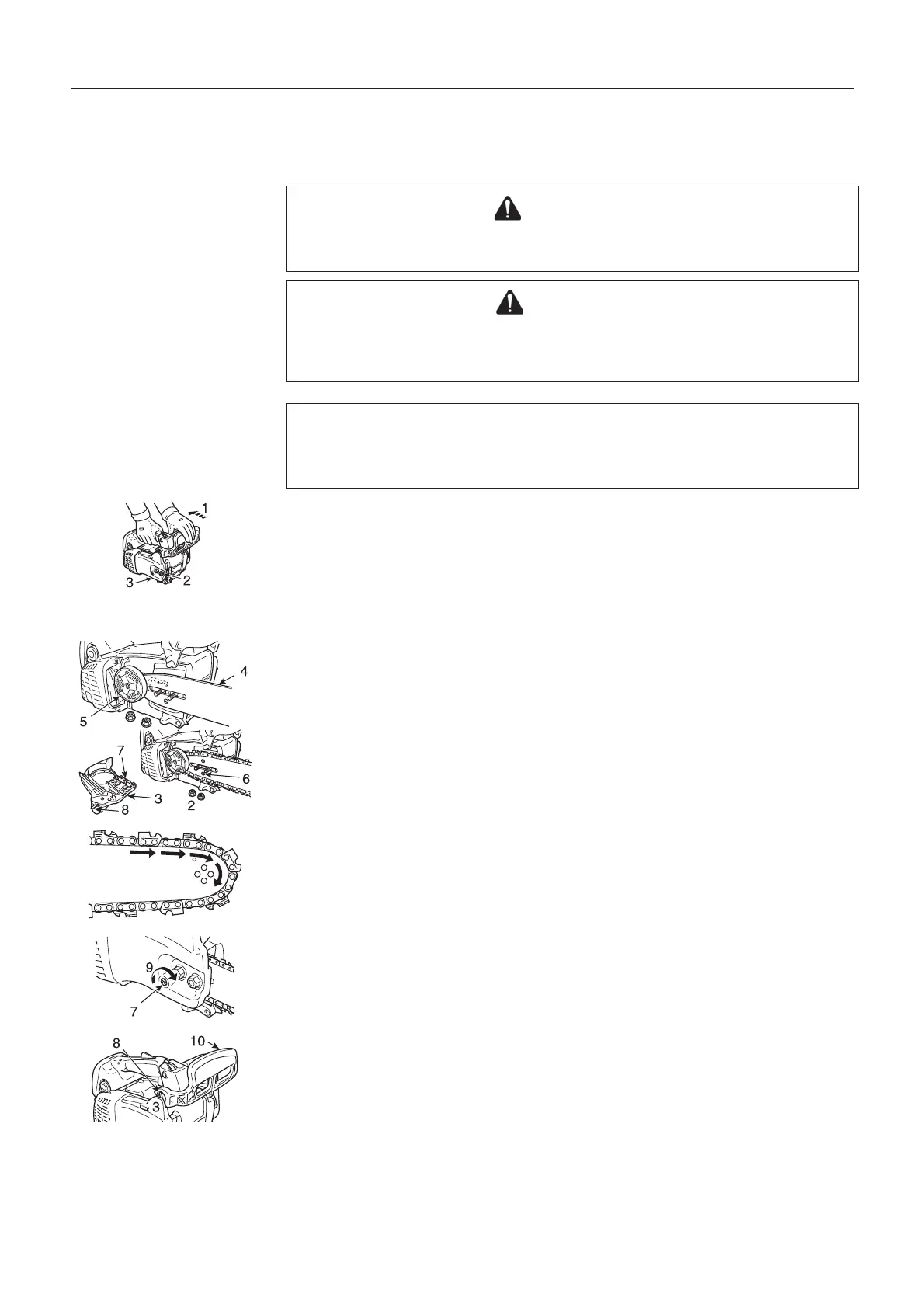

Montage der Führungsschiene und Kette
1. Lösen der Kettenbremse
2. Zwei Muttern
3. Kupplungsabdeckung
Bringen Sie Führungsschiene und Kette wie folgt an:
Lösen Sie die zwei Muttern und nehmen Sie die Kupplungsabdeckung ab.
Montieren Sie die Führungsschiene und schieben Sie sie in Richtung Kupplung, um die
Kettenmontage zu erleichtern.
4. Führungsschiene
5. Kupplung
6. Bohrung der Führungsschiene
7. Kettenspannschraube
8. Bremsenverbinder
9. Richtung zum Spannen der Kette
10. Vorderer Handschutz (Bremshebel)
Montieren Sie die Sägekette wie abgebildet.
(Stellen Sie dabei die richtige Laufrichtung sicher.)
Lösen Sie die Kettenbremse, und montieren Sie die Kupplungsabdeckung über die
Bolzen der Führungsschiene.
Ziehen Sie die beiden Muttern mit der Hand fest.
Vergewissern Sie sich, dass die Kettenspannschraube in die Bohrung der
Führungsschiene greift.
Richten Sie den Bremsenverbinder der Kupplungsabdeckung auf die seitliche Nut des
vorderen Handschutzes aus.
WARNUNG
Stoppen Sie zu Ihrer eigenen Sicherheit den Motor, bevor Sie die nachfolgenden
Arbeiten ausführen.
VORSICHT
1. Führen Sie alle Einstellungen bei kaltem Motor durch.
2. Tragen Sie immer Handschuhe, wenn Sie an der Kette arbeiten.
3. Arbeiten Sie nie mit einer schlecht gespannten Kette.
HINWEIS
Ziehen Sie den Kettenbremshebel (vorderer Handschutz, Bremsenverbinder) ganz zurück,
um die Kupplungsabdeckung der Motorsäge ein- oder auszubauen.
