15
Montaggio

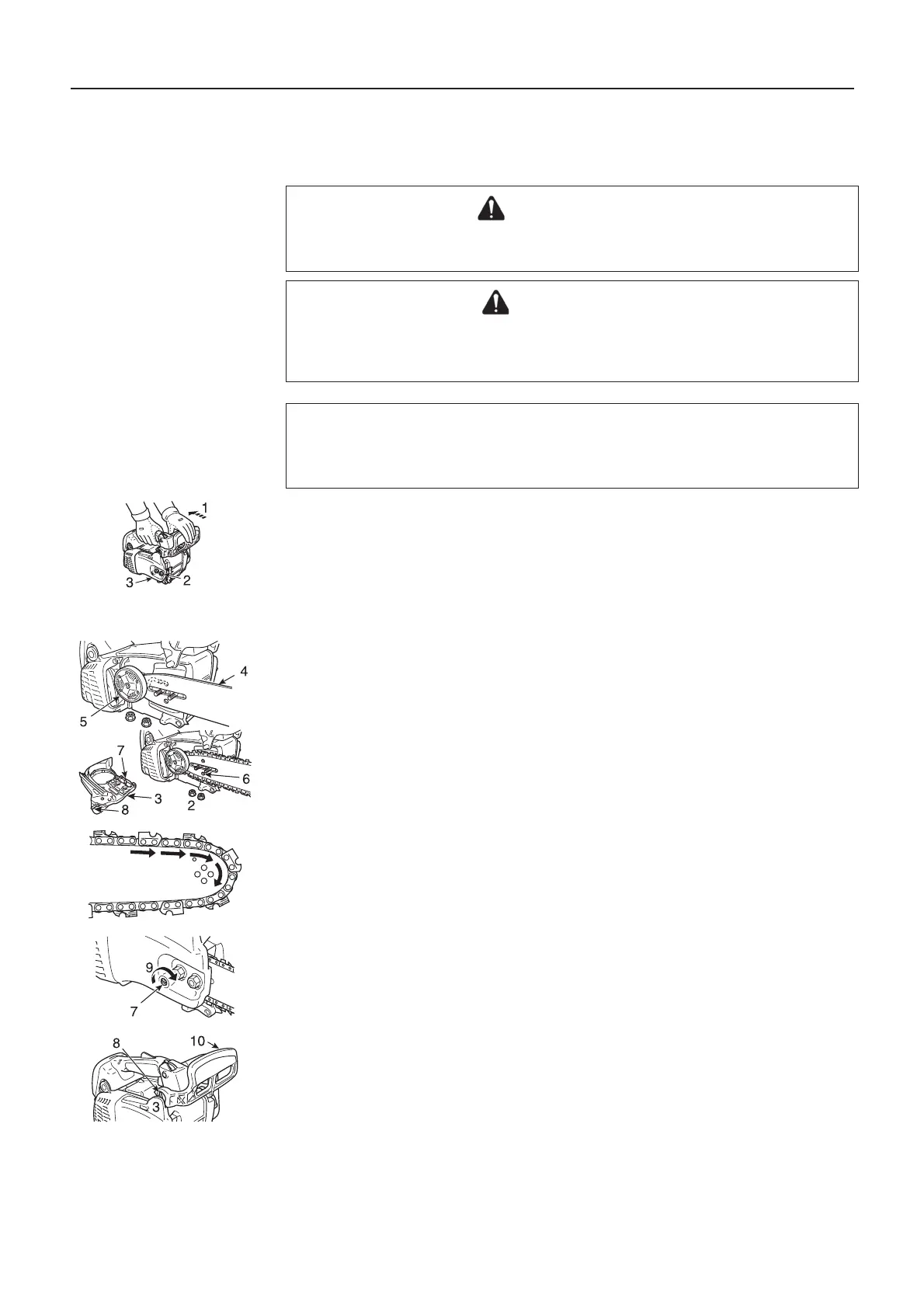

Montaggio della barra guida e della catena.
1. Rilasciare il freno catena
2. Due dadi
3. Carter frizione
Montare la barra guida e la catena come indicato di seguito.
Svitare i due dadi e rimuovere il carter frizione.
Montare la barra e farla scorrere verso la frizione per facilitare il montaggio della catena.
4. Barra guida
5. Frizione
6. Foro della barra
7. Tenditore
8. Connettore freno
9. Direzione per tendere la catena
10. Protezione impugnatura anteriore (leva freno)
Montare la catena come mostrato.
(Assicurarsi che le frese siano rivolte nella direzione corretta.)
Rilasciare il freno catena e montare il carter frizione sui prigionieri della barra guida.
Serrare a mano i due dadi.
Assicurarsi che il tendicatena sia inserito nel foro della barra.
Allineare il connettore freno del carter frizione alla scanalatura sul lato della protezione
dell'impugnatura anteriore.
AVVERTENZA
Per motivi di sicurezza, spegnere sempre il motore prima di eseguire le operazioni
descritte di seguito.
ATTENZIONE
1. Eseguire tutte le regolazioni a freddo.
2. Indossare sempre guanti quando si opera sulla catena.
3. Non utilizzare la motosega con la catena allentata.
NOTA
Spostare la leva del freno catena (protezione impugnatura anteriore, connettore freno)
completamente indietro per smontare o montare il carter frizione sulla motosega.
