Echo DPAS-2600 - Pose de la Batterie

10
Avant de commencer

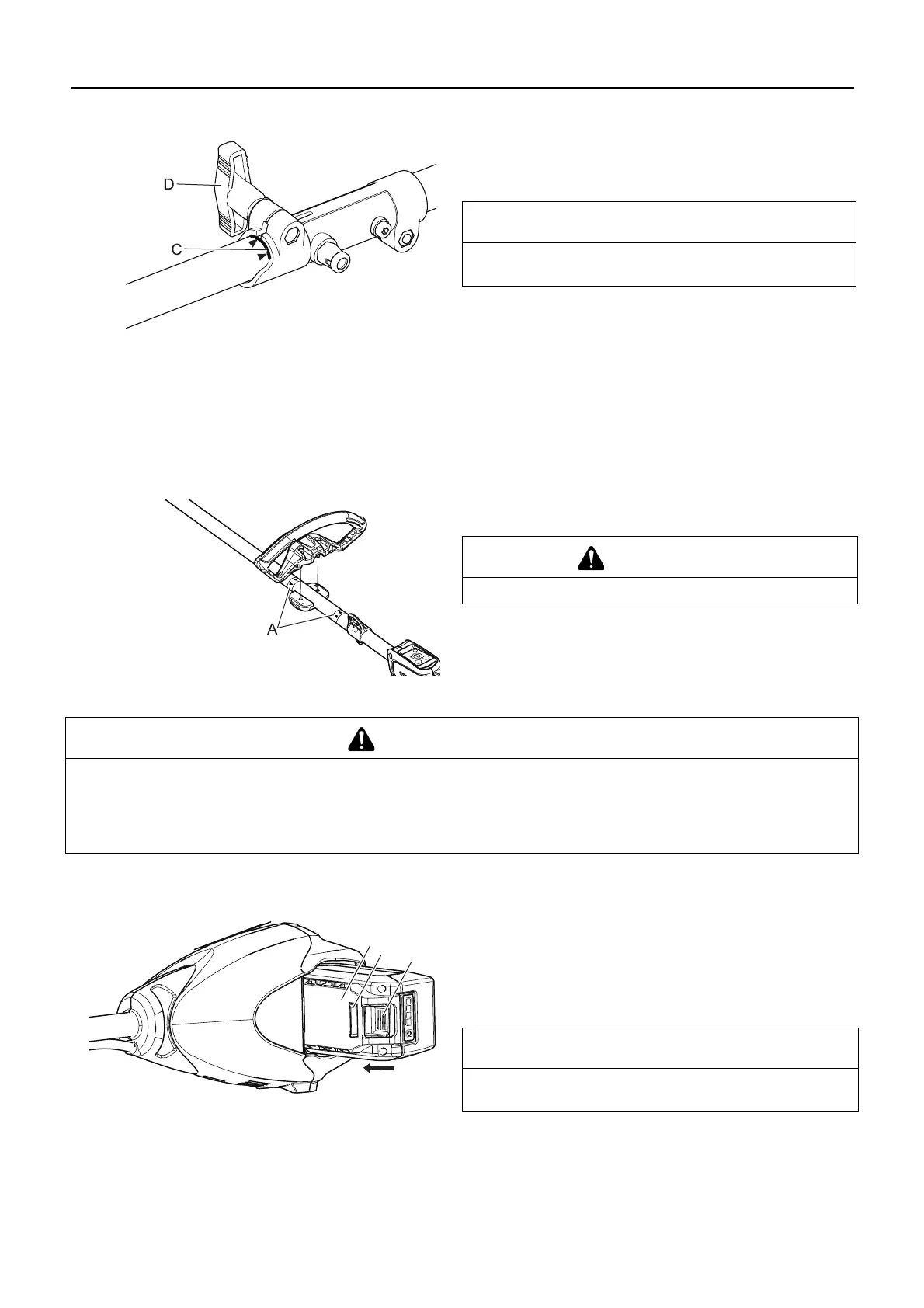

4. Insérer soigneusement l'arbre de transmission de l'outil
dans le coupleur (B) jusqu'à la ligne d'assemblage tracée sur
l'étiquette (C), en vérifiant que l'arbre de transmission infé-
rieur intérieur s'enclenche dans la prise à carré conducteur
de l'arbre de transmission supérieur.
5. Tourner la goupille de positionnement (A) d'1/4 de tour dans
le sens des aiguilles d'une montre pour l'enclencher dans
l'orifice de l'arbre inférieur. Vérifier que la goupille de posi-
tionnement est bien enclenchée en tournant l'arbre de trans-
mission inférieur. La goupille de positionnement doit
parfaitement s'enclencher dans le coupleur. Ainsi, l'arbre ne
peut plus tourner.
6. Fixer l'arbre inférieur sur le coupleur en serrant le bouton de
serrage (D).
7. Pour le démontage, inverser les instructions de montage.
Assemblage de la poignée semi-circulaire
Orienter la poignée dans une position d'utilisation confortable,
puis serrer les vis.
Pose de la batterie
1. S'assurer que l'appareil est hors tension.
2. Aligner les nervures (A) du bloc-batterie sur les rainures de
la tête motrice. Faire glisser le bloc-batterie dans la tête mo-
trice.
3. S'assurer que le verrou du bloc-batterie (B) est mis en place
et que le bloc-batterie est bien fixé avant de faire fonctionner
l'appareil.
4. Pour retirer la batterie, enfoncer le verrou du bloc-batterie
(C) et extraire le bloc-batterie de la tête motrice.
REMARQUE
Le corps de palier inférieur et la tête doivent être alignés avec
le moteur.
ATTENTION
 Poser la poignée entre les repères (A).
AVERTISSEMENT
 L'outil de coupe fonctionne lorsque la batterie est installée, la DEL du témoin d'alimentation allumée et le dispositif
de déclenchement et le blocage du dispositif de déclenchement engagés. Veiller à positionner l'appareil correcte-
ment pour éviter toute perte de contrôle et un éventuel accident grave. Tenir les pièces mobiles au-dessus du sol et
à distance des objets susceptibles d'être happés ou projetés.
 Retirer la batterie avant de laisser l'appareil sans surveillance.
A
B
C
REMARQUE
 Le verrou du bloc-batterie est en position fermée lorsqu'il est
correctement engagé.
