Prima di iniziare

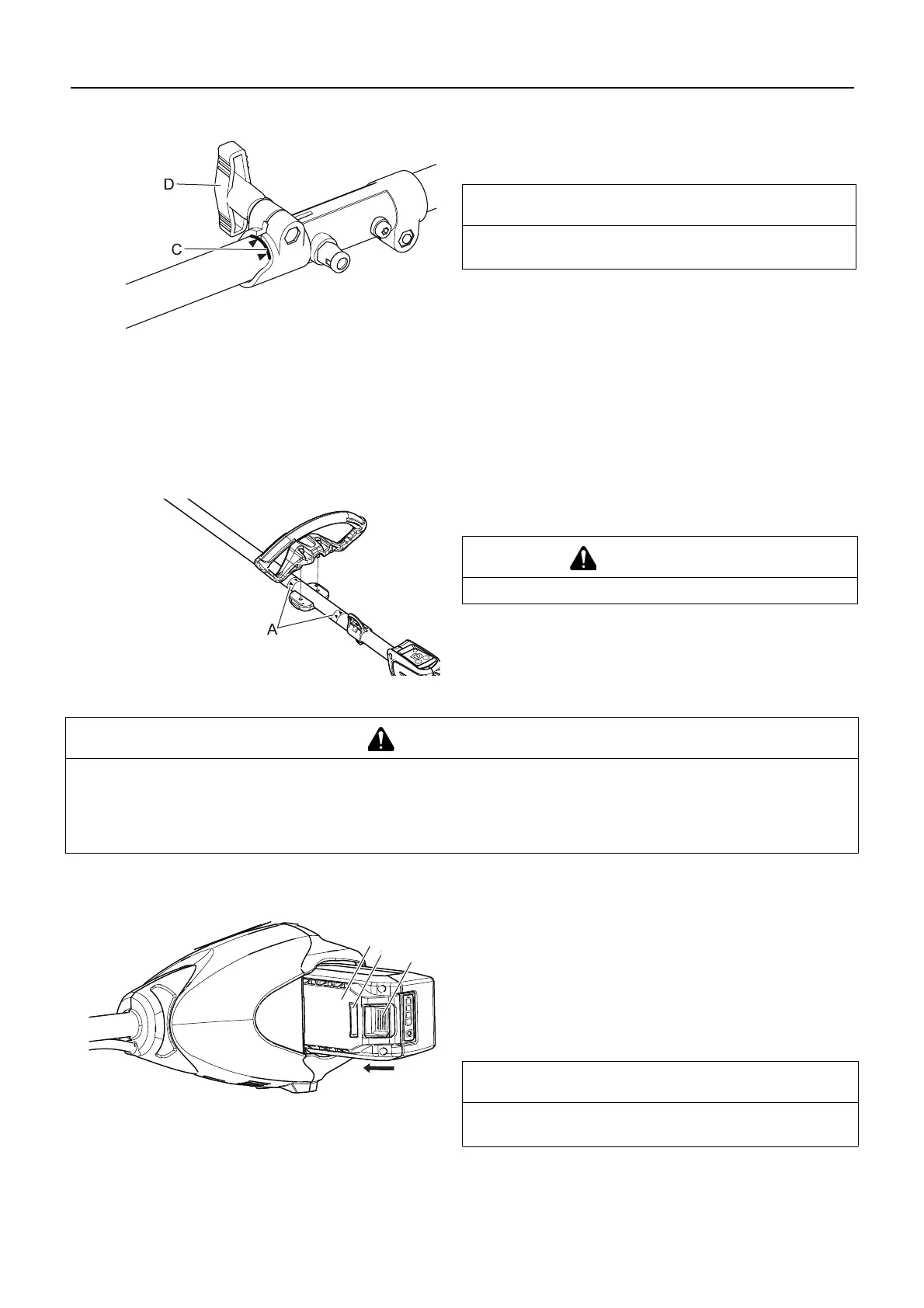

4. Innestare con cautela il gruppo albero motore nell'accoppia-
tore (B) fino alla decalcomania (C), prestando attenzione
che l'albero motore inferiore interno si innesti correttamente
nell'attacco quadro dell'albero motore superiore.
5. Ruotare il perno di centraggio (A) di 1/4 di giro in senso ora-
rio per innestarlo nel foro dell'albero inferiore. Accertarsi che
il perno di centraggio sia innestato correttamente ruotando
l'albero motore inferiore. Il perno di centraggio dovrebbe in-
nestarsi nell’accoppiatore apparendo a filo con la superficie
di quest’ultimo. Il completo inserimento dovrebbe impedire
la rotazione dell’albero.
6. Fissare il gruppo albero inferiore all'accoppiatore serrando la
manopola di serraggio (D).
7. Per lo smontaggio, invertire la sequenza delle istruzioni di
montaggio.
Montaggio dell'impugnatura ad anello
Collocare l'impugnatura in una posizione comoda e serrare i bul-
loni.
Installazione della batteria
1. Assicurarsi che l’unità sia disalimentata.
2. Allineare i bordi (A) del pacco batterie con le scanalature
presenti sulla testa dell’unità. Inserire il pacco batterie all’in-
terno della testa dell’unità.
3. Prima di azionare l’unità, accertarsi che il fermo sul pacco
batterie (B) sia correttamente innestato nella sua sede e che
il pacco batterie sia saldamente inserito nel suo alloggia-
mento.
4. Per estrarre la batteria, premere il pulsante di sgancio del
pacco batteria (C) e quindi estrarre la batteria dalla testa
dell’unità.
NOTA
L'alloggiamento del cuscinetto inferiore e la testa dell'unità de-
vono essere in linea con l’unità.
ATTENZIONE
 Installare l’impugnatura tra i contrassegni (A).
AVVERTENZA
 L'accessorio è in funzione quando la batteria è inserita, il LED di alimentazione è acceso e l’interruttore a grilletto e
il relativo fermo dell’interruttore a grilletto sono attivati. Assicurarsi che l’unità sia posizionata correttamente, per
evitare di perdere il controllo e scongiurare il rischio di gravi infortuni. Mantenere le parti mobili dell'accessorio sol-
levate da terra e lontano da oggetti che potrebbero rimanere incastrati o essere lanciati.
 Rimuovere la batteria quando ci si allontana dall’unità.
A
B
C
NOTA
 Il fermo del pacco batterie è in posizione di blocco quando
questo appare correttamente inserito nella sua sede.
