Antes de comenzar

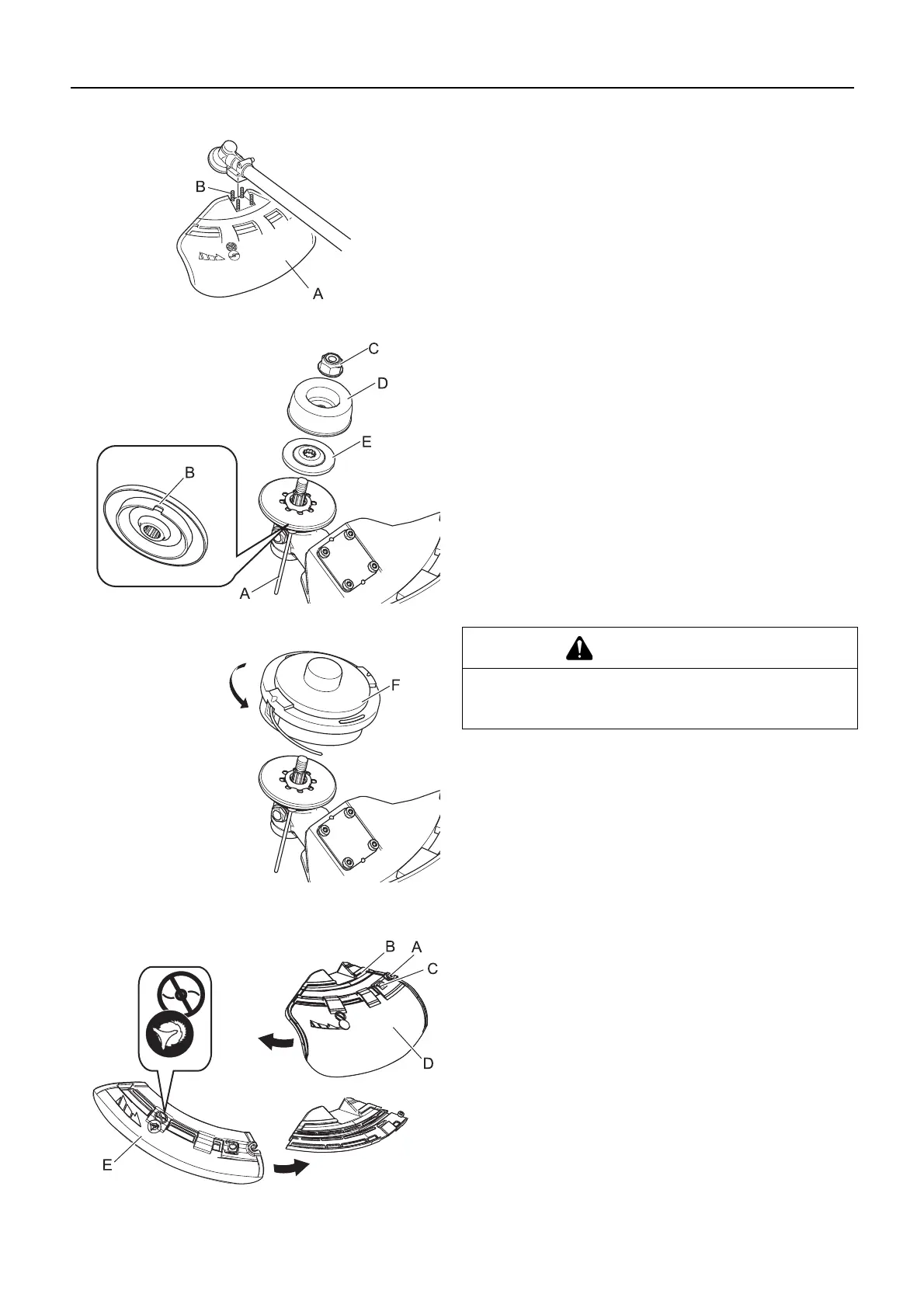

Instalación del escudo
1. Instale el escudo (A) en la parte de montaje de la transmi-
sión en ángulo y apriete los 4 pernos (B).
Instalación del cabezal de corte de hilo de nylon
1. Introduzca la herramienta de bloqueo (A) en el orificio ubica-
do en el lado derecho de la transmisión en ángulo forzando
al mismo tiempo el muelle de retén hacia el lado izquierdo.
2. Introduzca aún más la herramienta de bloqueo en la ranura
de fijación (B) del retén de la cuchilla para fijar el eje de sa-
lida.
3. Utilizando la llave de boca tubular, retire la tuerca (C), la
copa (D) y el retén de la cuchilla inferior (E).
La tuerca, la copa y el retén de la cuchilla inferior no se utilizan
con el cabezal de corte de nylon.
4. Enrosque el cabezal de corte (F) en el eje (en sentido con-
trario a las agujas del reloj) hasta que esté bien apretado.
5. Extraiga la herramienta de bloqueo.
Con cuchilla metálica
Cómo cambiar el protector
Hay dos tipos de escudos: a saber, uno que se usa exclusiva-
mente para el hilo de nylon y otro que se usa exclusivamente
para la cuchilla metálica. Cuando emplee la cuchilla metálica,
use el escudo para dicha cuchilla.
1. Afloje por completo el perno (A) a la derecha del soporte (B)
para deslizar el escudo. El propio perno no puede ser extraí-
do del soporte.
2. Pulse el botón (C), deslice el escudo (D) a la izquierda y ex-
tráigalo.
3. Ponga el escudo del otro tipo (E) en la ranura y deslícelo a
la derecha hasta que se detenga. Asegúrese de apretar el
perno.
PRECAUCIÓN
Fije el eje de salida con seguridad usando la herramien-
ta de bloqueo para prevenir que gire cuando se monta
el cabezal de corte de nylon.
