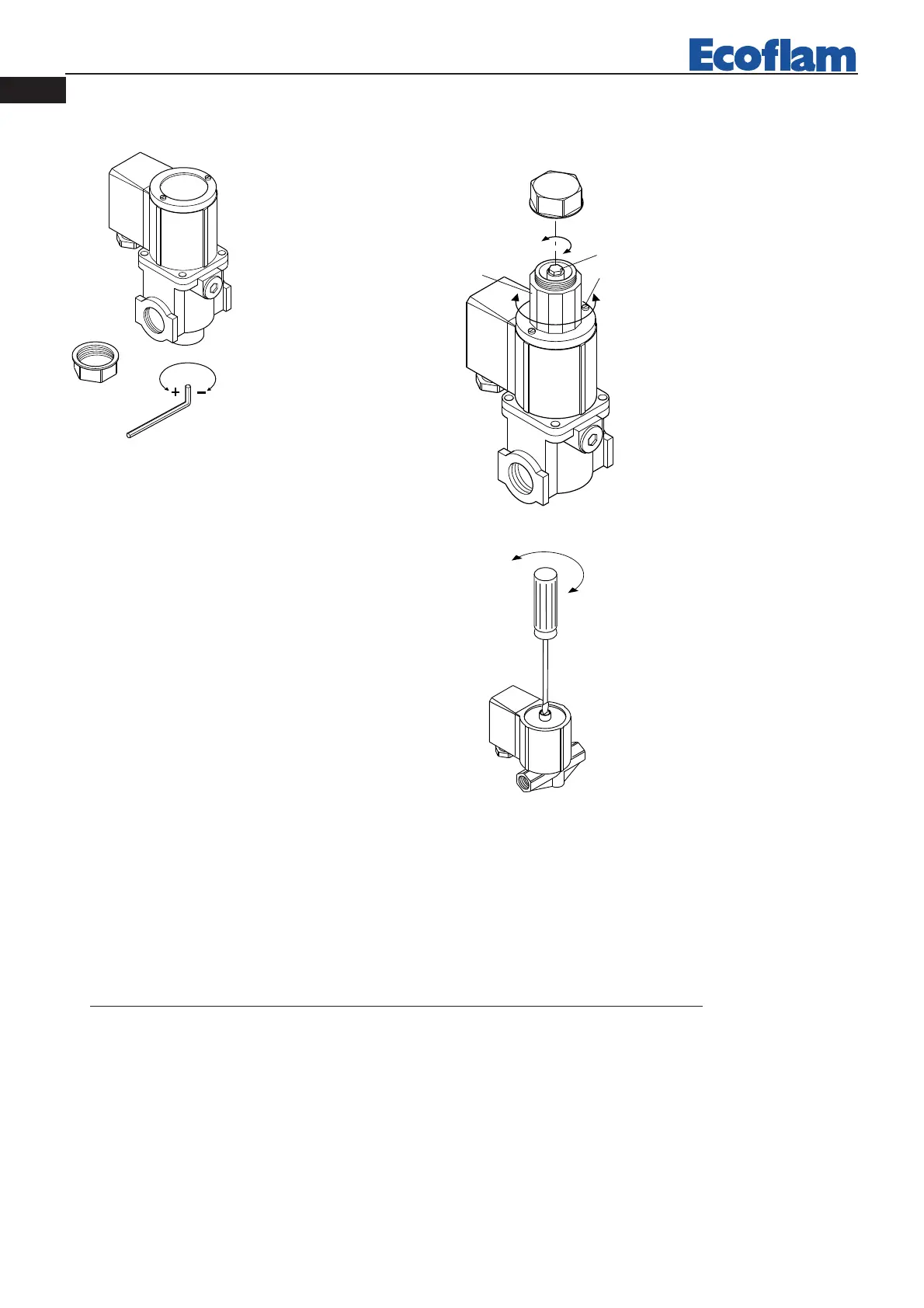

Pour régler le debit de gaz
devisser la vis B et tourner le
bouton dans le sens convena-
ble. On réduit le débit en
tournant vers droite, on aug-
mente le débit en tournant
vers gauche. Bloquer la vis B.
Pour régler l'ouverture rapide,
enlever le couvercle T et tour-
ner la vis H dans le sens con-
venable. En tournant la vis
vers à doitre, á savoir en la vis-
sant, on obtient une réduc-
tion du débit d'allumage; en
la tournant vers gaughe, on
obtient une augmentation de
celui-ci.
BRAHMA EG 12 L
Pour régler le débit agir avec un
tournevis sur le logement situé
dans la partie supérieure de la
vanne. En dévissant on aug-
ment le débit, en vissant on le
réduit.
BRAHMA E6G SRP
REGLAGE VANNE GAZ
REGLAGE DE LA COMBUSTION
ATTENTION:
por obtenir un réglage correct de la com bustion et du débit thermique, il faut effectuer l'analyse des fum ées en utilisant
les instrum ents appropriés.
Le réglage de la com bustion et du débit thermique doit être fait en même temps qu’une analyse des produits de com bustion, en faisant
attention à ce que les valeurs relevées soient correctes, et qu’elles répondent toujours aux normes de sécurité en vigueur. Cette opération doit
être faite ìar la personnel qualifié et autorisé par la société ECO FLAM SpA .
– Réglage du stabilisateur de pression
Le réglage du stabilisateur de pression est le même pour la version à une allure que pour celle aà deux allures.
Contrôler que la pression du réseau ne soit pas supérieure à la pression maximum prévue par lerégulateur de pression. Pour
régler la pression d’alimentation dun brûleur, agir sur le siège approprié au moyen d’un tournevis en suivant les indications de la
figure. Le réglage doit être effectué lorsque le brûleur est allumé, en fonction de la pression d’exercice et des exigences de chaque
installation.
Champ de pression à l'entrée : 0÷100 mbar; champ de pression à la sortie : 3,6÷20 mbar.
Il y a environ 60 tours de la vis de réglage entre la pression minimum et la pression maximum ; durant lesessais, le stabilisateur
est réglé sur la position intermédiaire.
La soupape életrique GasMultibloc MB-DLE est équipée du filtre gaz, du régulateur de pression, de la
