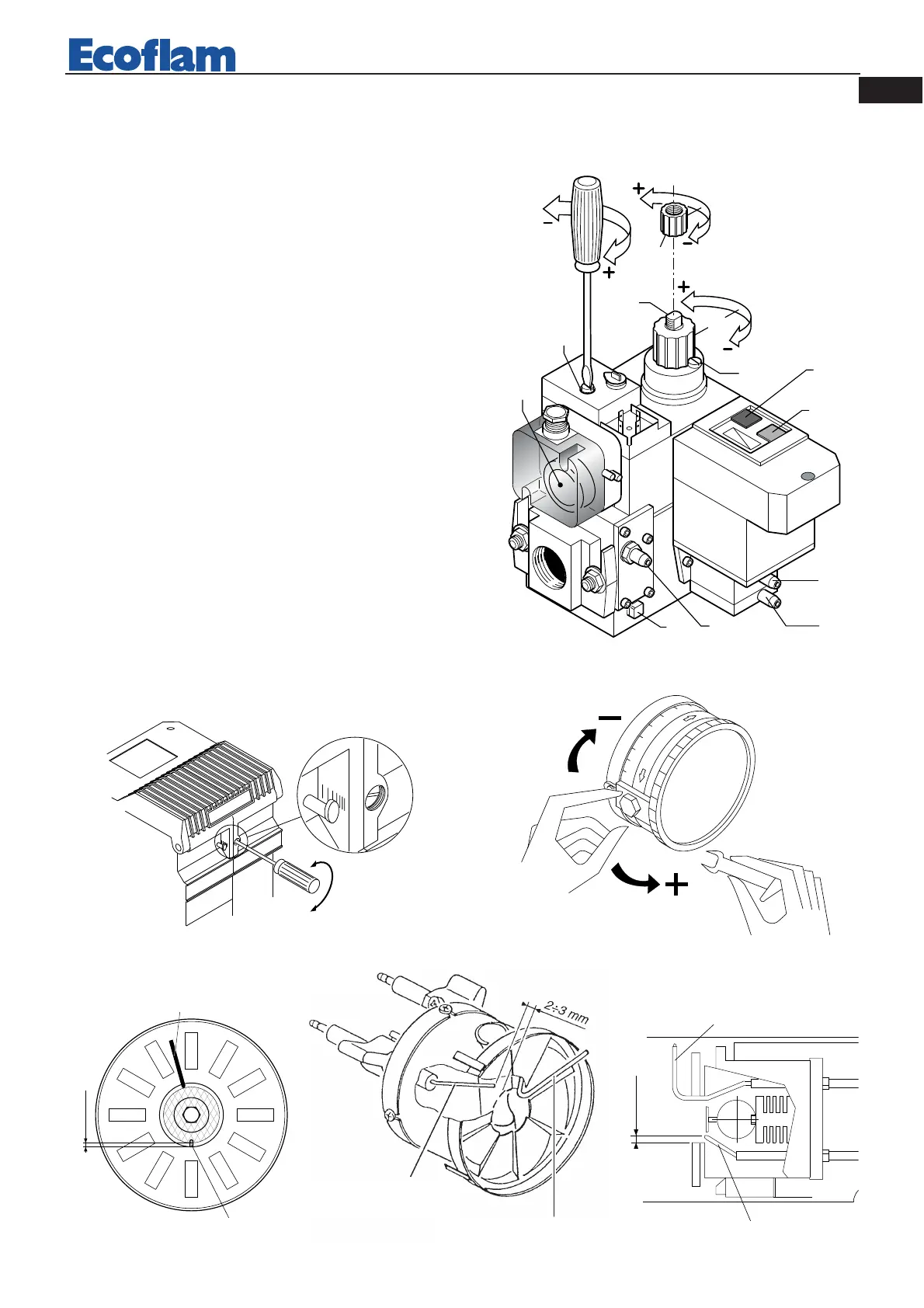

Ecoflam AZUR 40 - Reglage Tete de Combustion; Position Electrodes

pag.13
FR
420010749000 Azur 30/40/60/80 Blu 120 P
soupape életrique de sécurité et de la soupape életrique de travail à ouverture lente.
– Réglage du débit de gaz dans la version à une allure (MB-DLE)
Pour régler le débit de gaz, desserrer la vis R et faire tourner le régulateur P en fonction des exigences.
Lorsque l’on visse, le débit diminue, lorsque l’on dévisse, le débit augmente. A la fin de l’opération bloquer la vis R. La soupape
életrique GasMultibloc est munie d’un frein hydraulique qui per-
met un l’allumage lent. Pour régler le frein hydraulique, dévisser la
petite calotte T, la renverser et l’introduire sur le tourillon Q; utili-
ser cette petite calotte comme poignée pour l’étalonnage. Lorsque
l’on visse, le débit d’allumage diminue alors que si l’on dévisse il
augmente.
2÷3 mm
IONIZATION PROBE
IGNITION ELECTRODE
AZUR 30 - 40
2÷3 mm
IONIZATION PROBE
IGNITION ELECTRODE
AZUR 80 - BLU 120P
ELECTRO D E
D'ALLU M AG E
ELECTRO D E D'IONISA T ION
0
–�
+
0
REGLAGE TETE DE COMBUSTION
1
2
3
4
5
6
7
8
+
–
REGLAGE AIR
POSITION ELECTRODES
AZUR 60
ELECTRO D E D'ALLU M AG E
ELECTRO D E D'IONISA T ION
ELECTRO D E D'ALLU M AG E
ELECTRO D E D'IONISA T ION
1 Régulateur stabilisateur de pression
2 Régulation du frein hydraulique ouverture rapide
3 Régulateur de portée (Régulateur de portée 1e
allure dans la version AB)
4 Régulateur portée 2e allure
5 Prise de pression à l’entrée
6 Purgeur membrane stabilisateur
7 Régulation pressostat de minimum
(VPS 504)
8 Prise de pression en aval du filtre gaz
9 Prise de pression en aval du stabilisateur de pression.
Pendant le contrôle d’étancheité on mésure la pression
d’essai (~150 mbar). Pendant le fonctionnemet du
brûleur on mésure la pression à la sortie du stabilisateur.
10 Témoin de fonctionnement (jaune)
11 Bouton de rearmement du contrôle d’étancheité
T
P
Q
R
7
6
5
1
2
3
8
9
10
11
