Ecoflam AZUR 40 - Caracteristicas Tecnicas; Curvas de Trabajo

pag.16
ES
420010749000 Azur 30/40/60/80 Blu 120 P
10 20 30 40 50 60 70 80
90
0
0,5
1
1,5
2
20 30 40 50 60 70 80 90 100
mbar
kcal/h
x1000
kW
AZUR 60
AZUR 80
100
110 120
2,5
3
BLU 120 P
AZUR 30
AZUR 40

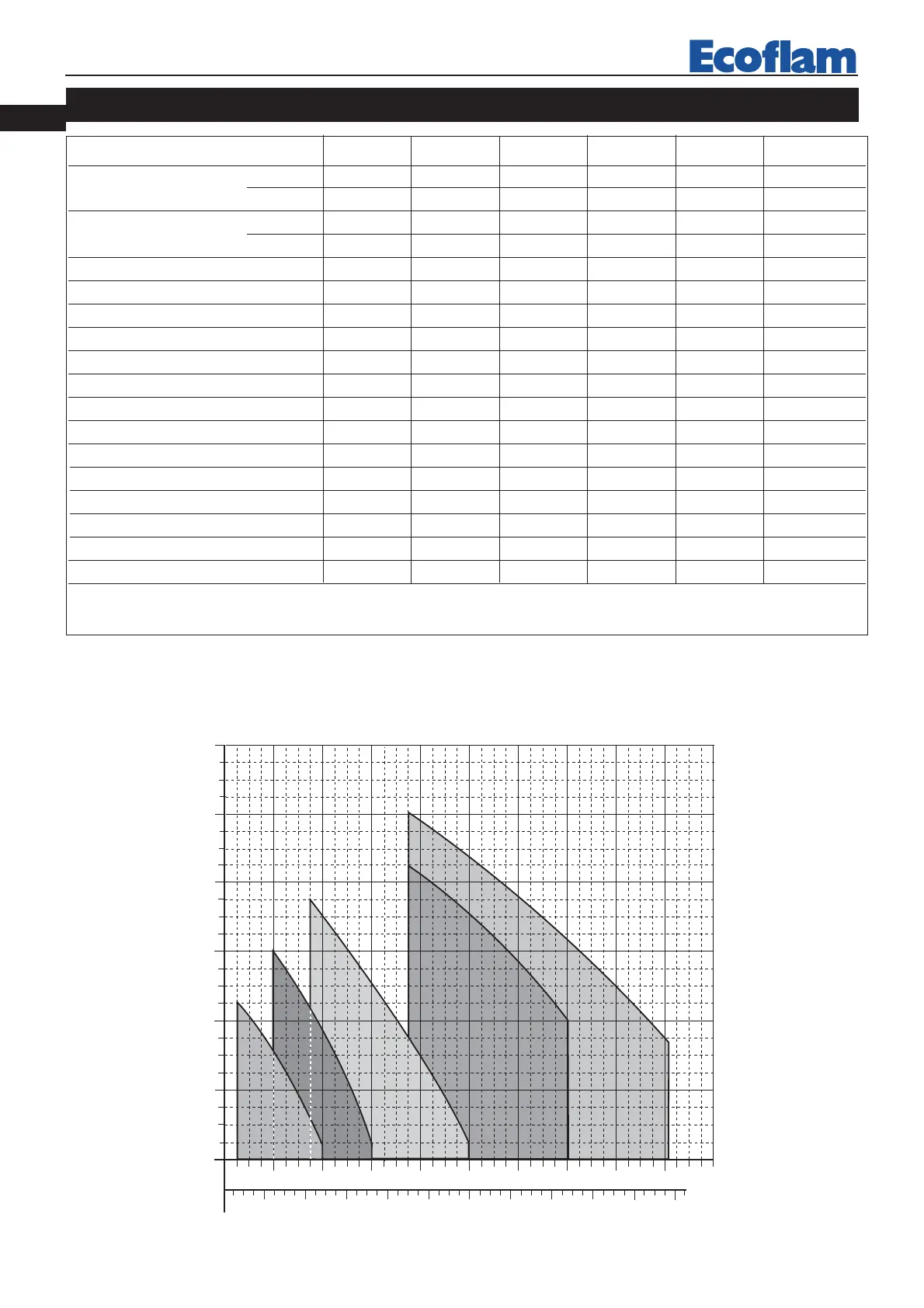

CURVAS DE TRABAJO
Presión en la cámara de combustión
Caudal del quemador
CARACTERISTICAS TECNICAS
MODELOS AZUR 30 AZUR 40 AZUR 60 AZUR 80 BLU 120 P BLU 120 P MB
Potencia térmica máx. kcal/h 30.000 40.000 60.000 80.000 100.000 100.000
kW 34,9 46 69,8 93 116 116
Potencia térmica mín. kcal/h 10.000 20.000 30.000 50.000 50.000 50.000
kW 12 23 35 58 58 58
Caudal Gas natural máx. Nm
3
/h 3,5 4,7 7 9,3 11,6 11,6
Caudal Gas natural min. Nm
3
/h 1,2 2,3 3,5 5,8 5,8 5,8
Caudal L.P.G. máx. Nm
3
/h 1,36 1,8 2,72 3,63 4,54 4,54
Caudal L.P.G. min. Nm
3
/h 0,45 0,9 1,36 2,27 2,27 2,27
Presión Gas natural mbar 20÷300 20÷300 20÷300 20÷300 20÷300 75÷300
Presión L.P.G. mbar 50 50 50 50 50 50
Voltage single phase 50 Hz V 220 220 220 220 220 220
Motor W 50 50 50 50 75 75
Condensador µF 2 2 2 2 3,5 3,5
Velocidad N° 2800 2800 2800 2800 2800 2800
Transformador kV/mA 8/20 8/20 8/20 8/20 8/20 8/20
Equipo de control Siemens LME 11 LME 11 LME 11 LME 11 LME 11 LME 11
Satronic DLG 976 DLG 976 DLG 976 DLG 976 DLG 976 DLG 976
Peso kg 10 12 12,5 13,5 14
Combustible : NATURAL GAS kcal/Nm
3
8.600
L.P.G . kcal/Nm
3
LCV 22.000
