pag.22
ES
420010749000 Azur 30/40/60/80 Blu 120 P

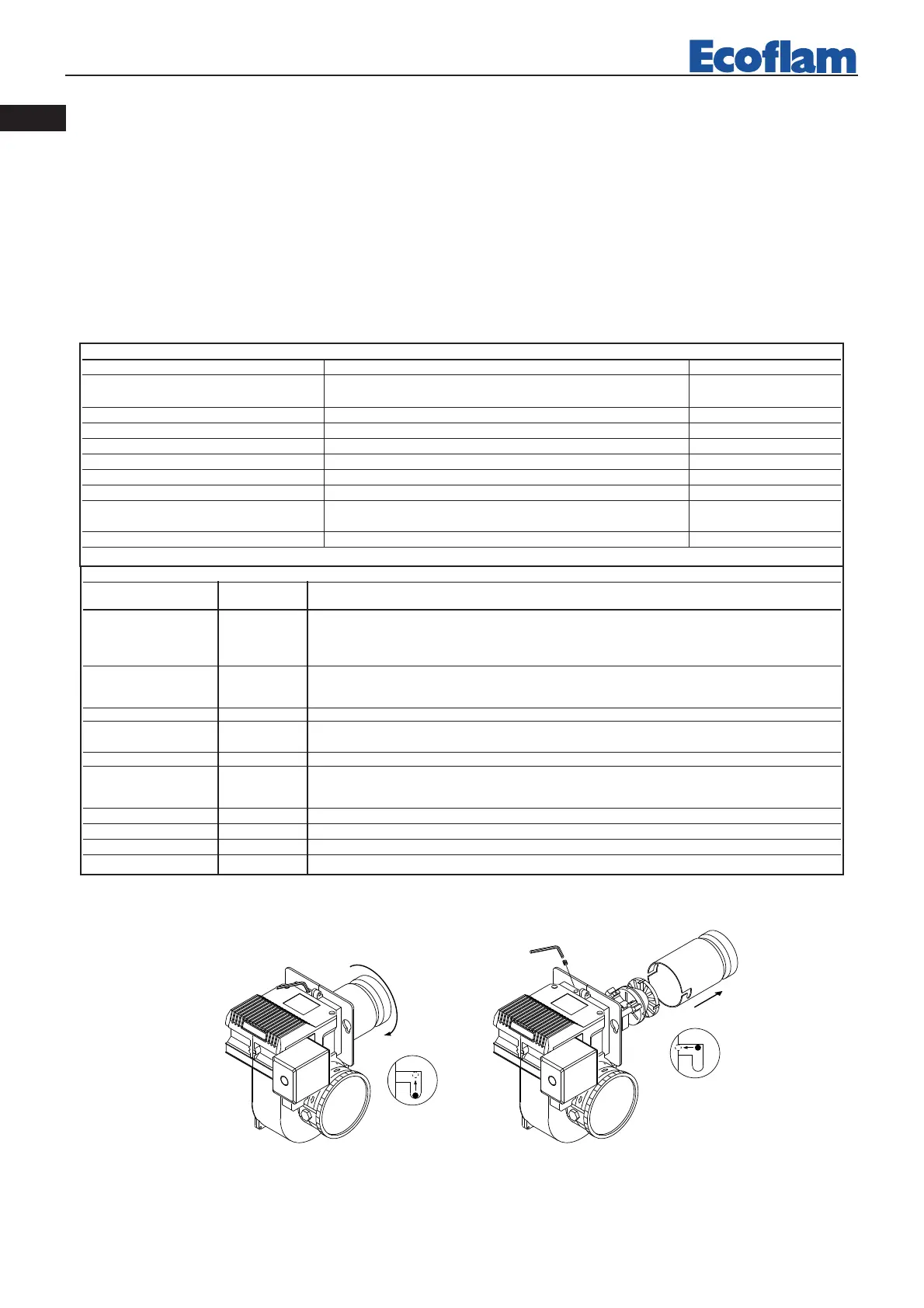

DESMONTAJE DEL TUBO DE LLAMA
Tabla de códigos de error
Código de parpadeo «AL» en Posible causa
(LED) term. 10
2 parpadeos Encendido No establecimiento de llama en el extremo de «TSA»
- Válvulas de combustible averiadas o sucias - Detector de llama averiado o sucio
- Ajuste pobre del quemador. No hay combustible
- Equipamiento de ignición averiado
3 parpadeos Encendido «LP» averiado
- Pérdida de señal de presión de aire después de «t10»
- «LP» se suelda en posición normal
4 parpadeos Encendido Luz extraña en el arranque del quemador
5 parpadeos Encendido Tiempo muerto «LP»
- «LP» se suelda en la posición de trabajo
6 parpadeos Encendido Libre
7 parpadeos Encendido Demasiadas pérdidas de llama durante la operación (limitación de repeticiones)
- Válvulas de combustible averiadas o sucias - Detector de llama averiado o sucio
- Ajuste pobre del quemador.
8 parpadeos Encendido Libre
9 parpadeos Encendido Libre
10 parpadeos Apagado Error de cableado o error interno, contactos de salida, otras averías
14 parpadeos Encendido Contacto CPI no cerrado
Tabla de códigos de color para luz de señal multicolor (LED)
Estado Código de Color Color
Tiempo de espera «tw», otros estados
de espera ❍ ................................................................................... Apagado
Fase de ignición, ignición controlada ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ Amarillo intermitente
Operación, llama correcta ❑................................................................................... Verde
Operación, llama no correcta ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ Verde intermitente
Extraña luz en arranque del quemador ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ Verde-rojo
Bajo voltaje ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ Amarillo-rojo
Avería, alarma ▲................................................................................... Rojo
Salida de código de error (véase «Tabla
de códigos de error») ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ Rojo intermitente
Interface diagnostics ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ Parpadeo de Luz roja
Leyenda : ....... Encendido ▲ Rojo ❑ Verde ❍ Apagado ● Amarillo
AGK25... Resistencia PTC
AL Mensaje de error (alarma)
V... Válvula de combustible
CPI Indicador de posición cerrado
DBR... Unión de cables
EK Botón de ajuste de cierre eléctrico
remoto (interno))
EK2 Botón de ajuste de cierre eléctrico
remoto
ION Sonda de Ionización
FS Señal de llama
FSV Amplificador de la señal de llama
GP Interruptor de presión de gas
H Interruptor principal
HS Contactor auxiliar, relé
K1...4 Relés Internos
KL Baja combustión
LK Compuerta (damper) de aire
LKP Posición de la compuesta de aire
LP Interruptor de presión de aire
LR Controlador de carga
M Motor del ventilador
R Termostato de control /
presostato
SA Actuador SQN...
STB Termostato límite de seguridad
Si Fusible externo
W Termostato límite / interruptor de
presión
Z Transformador de ignición
ZV Vávula de gas piloto
A Comando de arranque
B-B´ Intervalo para el establecimiento
de llama
C Posición de operación del
quemador alcanzada
C-D Operación del quemador
(generación de calor)
D Parada controlada mediante «R»
t1 Tiempo de pre-purga
t3 Tiempo de preignición
t3n Tiempo de post-ignición
t4 Intervalo entre ignición
«apagada» y liberación de «BV2»
t10 Tiempo especificado para la señal
de presión de aire
t11 Tiempo de apertura programado
para el actuador «SA»
t12 Tiempo de cierre programado
para el actuador «SA»
TSA Tiempo de seguridad de ignición
tw Tiempo de espera
