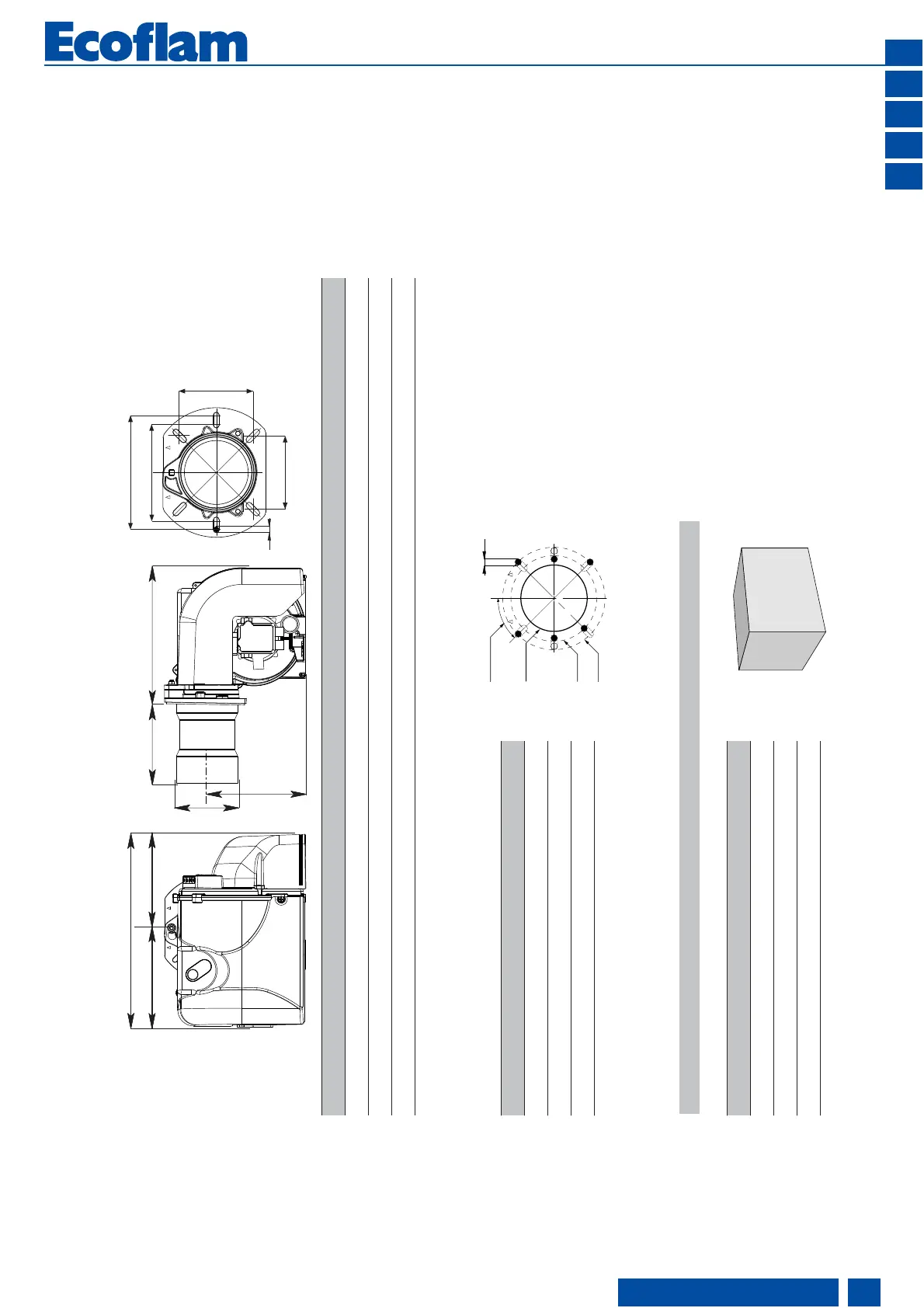

Overview - Dimensions / Panoramica - Dimensioni / Vue d'ensemble - Dimensions / Descripción - Dimensiones / Обзор - Размеры
X
Y
Z
Packaging
MAX 15 - 20 - 30
d..°
Ø a Ø b
Ø c
M
Model
A B C D D1 E F G I L M
MAX 15 392 202 190 160 260 276 107 201 120/131 120/131 M8 MAX 20 392 202 190 160 260 276 125 201 120/131 120/131 M8 MAX 30 392 202 190 160 260 276 125 201 120/131 120/131 M8
Model Ø a Ø b Ø c d°..
MAX 15 117 153 190 45° MAX 20 135 153 190 45° MAX 30 135 153 190 45°
Model
X Y Z Kg
MAX 15 450 610 390 14,8 MAX 20 450 610 390 15 MAX 30 450 610 390 15,7
D / D1 E
M
L
F
G
125
I
E
D-D1
F
G
B C
A
I
L
M
153
190
