Ecolab Ecodos-PCB User Manual

417101373_Ecodos-PCB.docx
- 5 -
Rev. 10-03.12

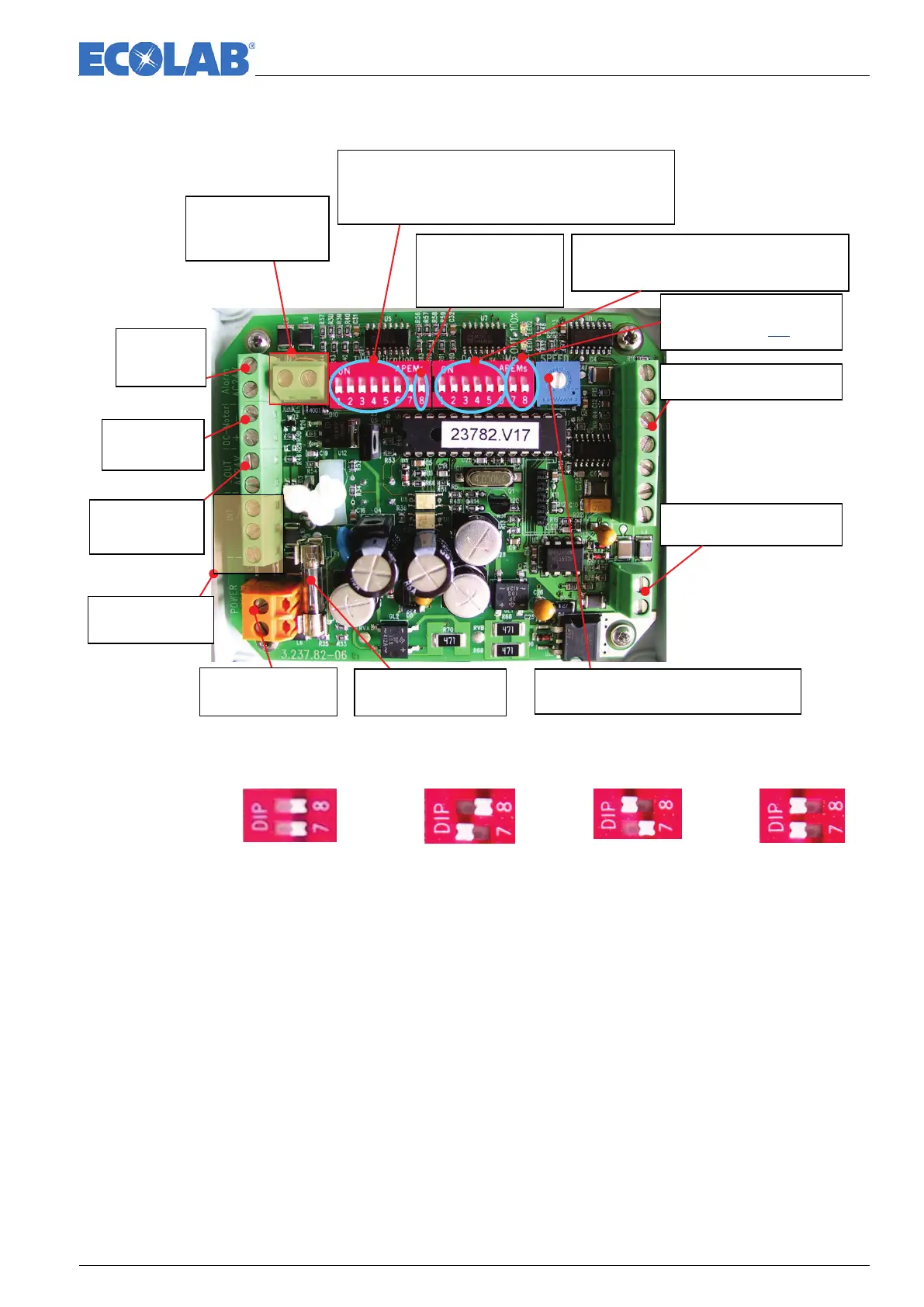

3 PCB Übersicht
Abb. 3.1
3.1 Betriebsart: MODE
Kontinuierlich Zeitgesteuert
Leitfähigkeit
konduktiv
(2-Draht)
Leitfähigkeit
induktiv
IN2
Leermeldung (opt)
Kapselschalter
Betriebsart (MODE)
Siehe Kapitel 3.1
LF gesteuert:
- OFF: Faktor 1
- ON : Faktor 2
Kontinuierlich: Nicht verwendet
Zeitgesteuert: Verzögerung: 0 ... 63 s
LF gesteuert: tmax: 10 ... 1260 s
LF-Messzelle konduktiv
(2-Draht)
LF-Messzelle induktiv
AC-Ausgang
(Magnetventil)
(AC 24 V)
DC-Ausgang
(Pumpe)
Sicherung: 0,63 A
5 X 20 mm, träge
ALARM
Ausgang
(AC 24 V)
IN1
Freigabe Eingang
Stromversorgung
AC 24 V, 15 W
DC-Motordrehzahl: 4 ... 40 Upm
Vermeidung von Überkonzentration (Solid)
Kontinuierlich: Nicht verwendet
Zeitgesteuert: Dosierzeit: 1 ... 126 s
Leitfähigkeitsgesteuert.: 0 ... 12,6 mS/cm (Faktor 1)
(LF gesteuert) 0 ... 25,2 mS/cm (Faktor 2)
