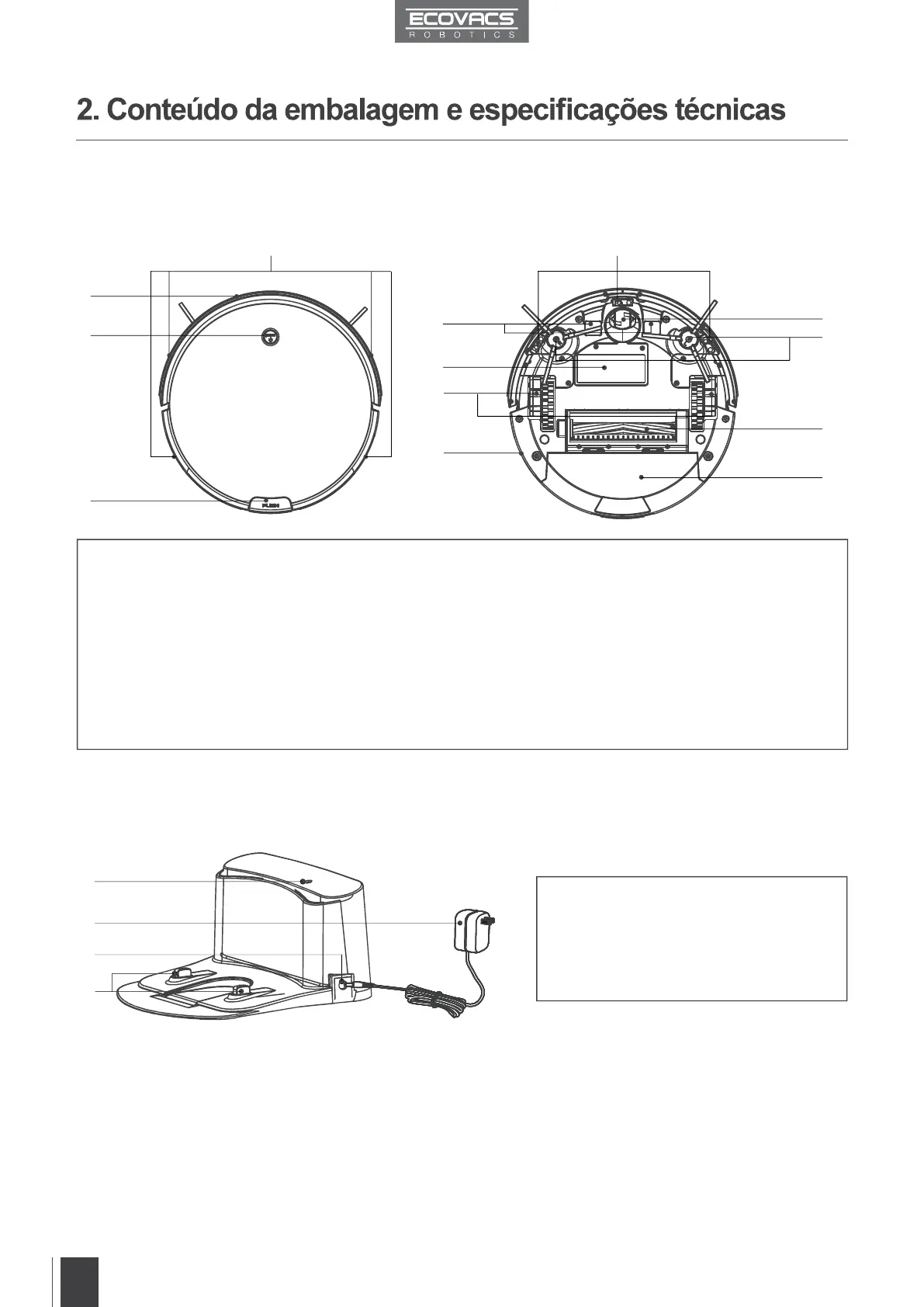

2.3 Diagrama do produto
Robot
1
2
3
4
5
6
7
813
9
10
11
12
1. Sensores anticolisão
2. Botão do modo AUTOMÁTICO
3. Botão de libertação do recipiente do lixo
4. Contactos de carregamento
5. Tampa da bateria
6. Rodas motoras
7. Interruptor de alimentação lateral
8. Sensores anti-queda
9. Roda universal
10. Escovas laterais
11. Escova principal
12. Recipiente do lixo
13. Recetor de infravermelhos para o controlo
remoto
Estação de carregamento
1. Luz indicadora de energia
2. Adaptador de energia
3. Porta do adaptador de energia
4. Pinos da estação de carregamento
1
2
3
4
