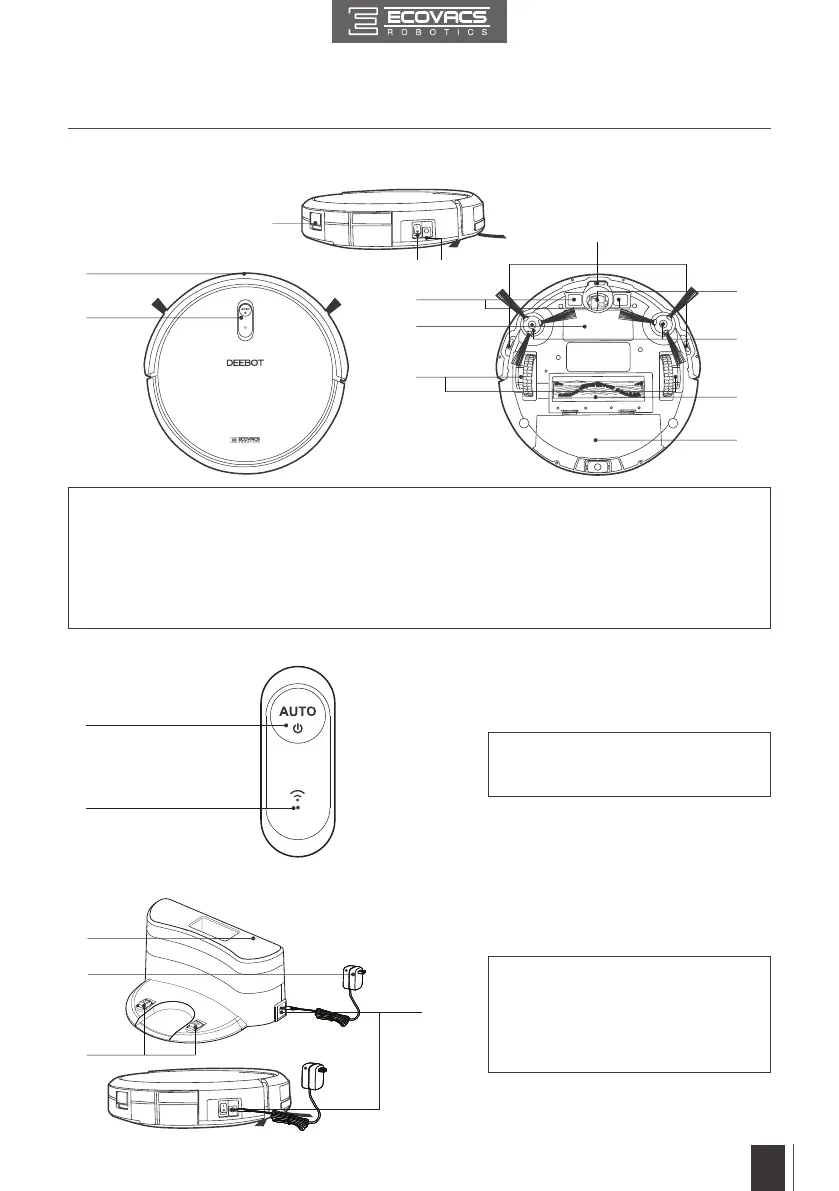

2.3 Schéma du produit
Robot
1. Capteurs anticollision et pare-chocs
2. Panneau de commande
3. Bouton de déverrouillage du réservoir à poussière
4. Contacts de charge
5. Couvercle de la batterie
6. Roues motrices
7. Port de l'adaptateur d'alimentation
8. Commutateur d'alimentation
9. Capteurs antichute
10. Roue universelle
11. Brosses latérales
12. Brosse principale
13. Réservoir à poussière
2. Contenu de l'emballage et spécications techniques
Station de charge
1. Voyant d'alimentation
2. Adaptateur d'alimentation
3. Port de l'adaptateur d'alimentation
4. Broches de recharge
1. Bouton du mode automatique
2. Voyant Wi-Fi
