2. Contenido de la caja y especicaciones técnicas
1
2

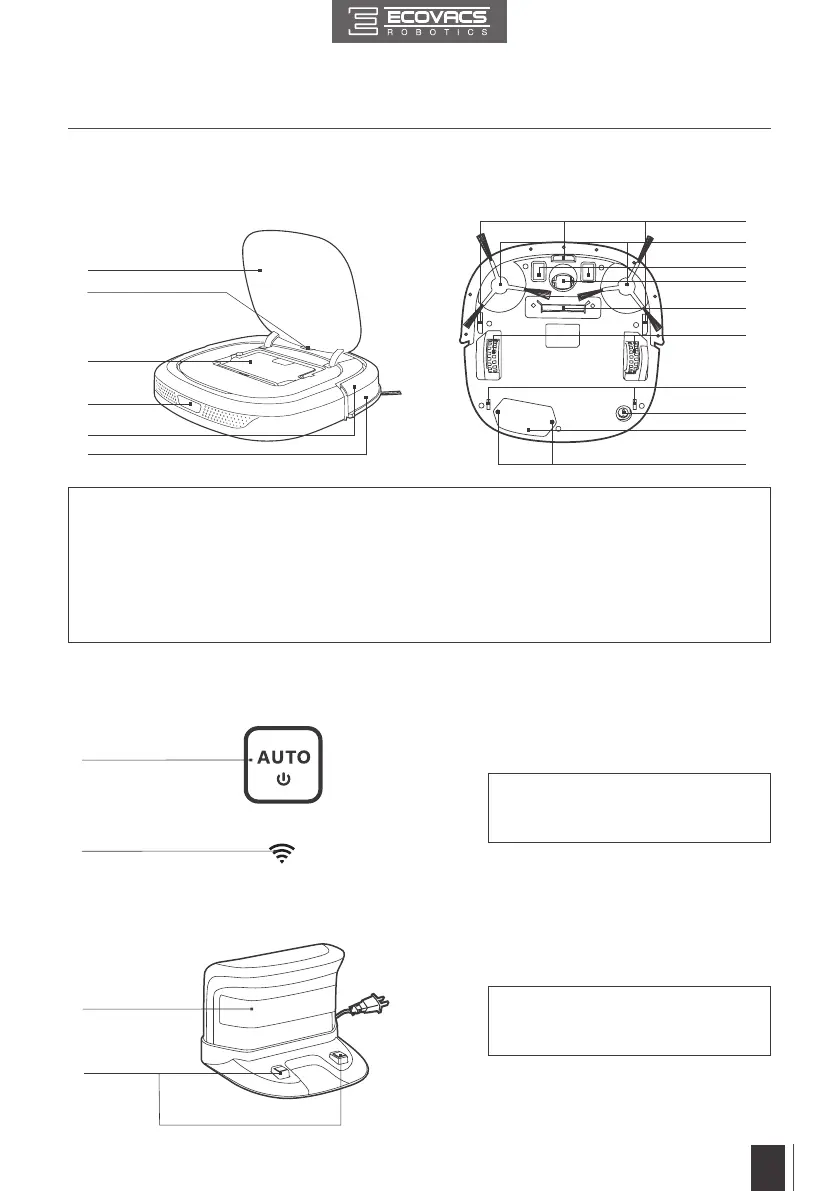

2.3 Esquema del producto
1. Generador de señal de infrarrojos
2. Conectores de la estación de carga
1. Botón del modo automático
2. Indicador de Wi-Fi
Panel de control
Estación de carga
1
2
Robot
1. Tapa
2. Botón del modo automático
3. Recipiente para polvo
4. Receptor de infrarrojos para el
mando a distancia
5. Paragolpes con acolchado
mecánico y tira de paragolpes
6. Sensores anticolisión
7. Sensores anticaída
8. Cepillos laterales
9. Contactos de carga
10. Ruedas motrices
11. Entrada de polvo
12. Rueda universal
13. Ranuras de la bandeja del paño
de limpieza
14. Interruptor de alimentación inferior
15. Tapa de la batería
16. Tornillos de la tapa de la batería
1
7
8
9
10
11
12
13
14
15
16
2
3
4
5
6
