EcoWater eVOLUTION Series - Page 45

45

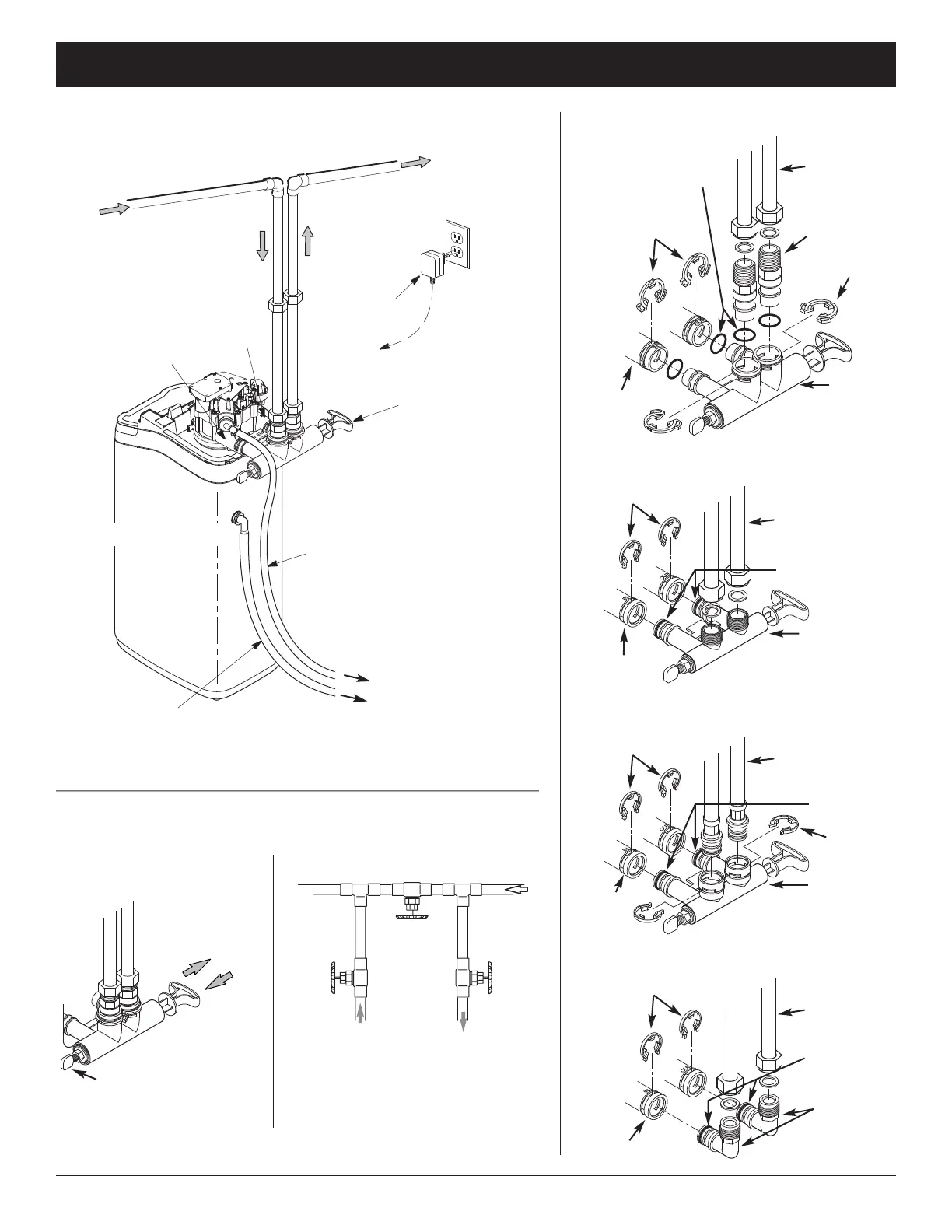

Installatieafbeeldingen
ECOWATER
S Y S T E M S
Nederlands
Bypass met
klem van 3/4
inch
Clips
Flexibele slangen,
diameter DN 20
AFB. 3C
BYPASS MET INSTEEKKOPPELING VAN
3/4 INCH
Clips
Klep ingang
Flexibele
slangen,
diameter DN 20
Gesmeerde
O-ringen (2)
AFB. 3D
ADAPTERKNIESTUK VAN 3/4 INCH
Adapterknie-
stukken
Klep
ingang
Gesmeerde
O-ringen (2)
Bypass met
schroefdraad
van 3/4 inch
Clips
Flexibele
slangen, diameter
DN 20
AFB. 3B
BYPASS MET SCHROEFDRAAD VAN
3/4 INCH
Klep ingang
Gesmeerde
O-ringen (2)
Clips
BYPASS VAN 1 INCH
AFB. 3A
Flexibele
slangen,
diameter DN 25
Installatieadapters
Clips
Clips
Bypass van
1 inch
Klep
ingang
Gesmeerde
O-ringen (4)
AFB. 2B
BYPASSMOGELIJKHEDEN
Omloop met drie kranen
AFB. 2A
bypass
kraan
kraan
uitgang
kraan
ingang
van
ontharder
naar
ontharder
= voor NORMALE WERKING:
- inlaat- en uitlaatklep openen
- bypass sluiten
= voor BYPASS:
- inlaat- en uitlaatklep sluiten
- bypass openen
EcoWater Systems
bypass
UITtrekken voor
NORMALE
WERKING
INdrukken
voor BYPASS
Knop mengregeling –
naar links draaien om de
hardheid van het behandelde
water te verhogen
AFB. 1
TYPISCHE INSTALLATIE
stopcontact van
220-240 V, 50 Hz
overloopslang van
zoutbak (niet hoger
plaatsen)
afvoerslang van klep
(niet meer dan 2,5 m
hoger plaatsen)
NB: Voorpaneel en steun niet
getoond voor de duidelijkheid
van de afbeelding
EcoWater Systems
bypass
UITGANG
INGANG
transformator
(bijgeleverd)
snoer naar
controller
HARD
WATER
BEHANDELD
WATER
HO
O
FDW
A
TERLEI
DI
NG
WATERONTHARDER/
REFINER
naar afvoer -
via en airgap
van 4 cm
