ECS Z170IU-C43 - Simplified Chinese

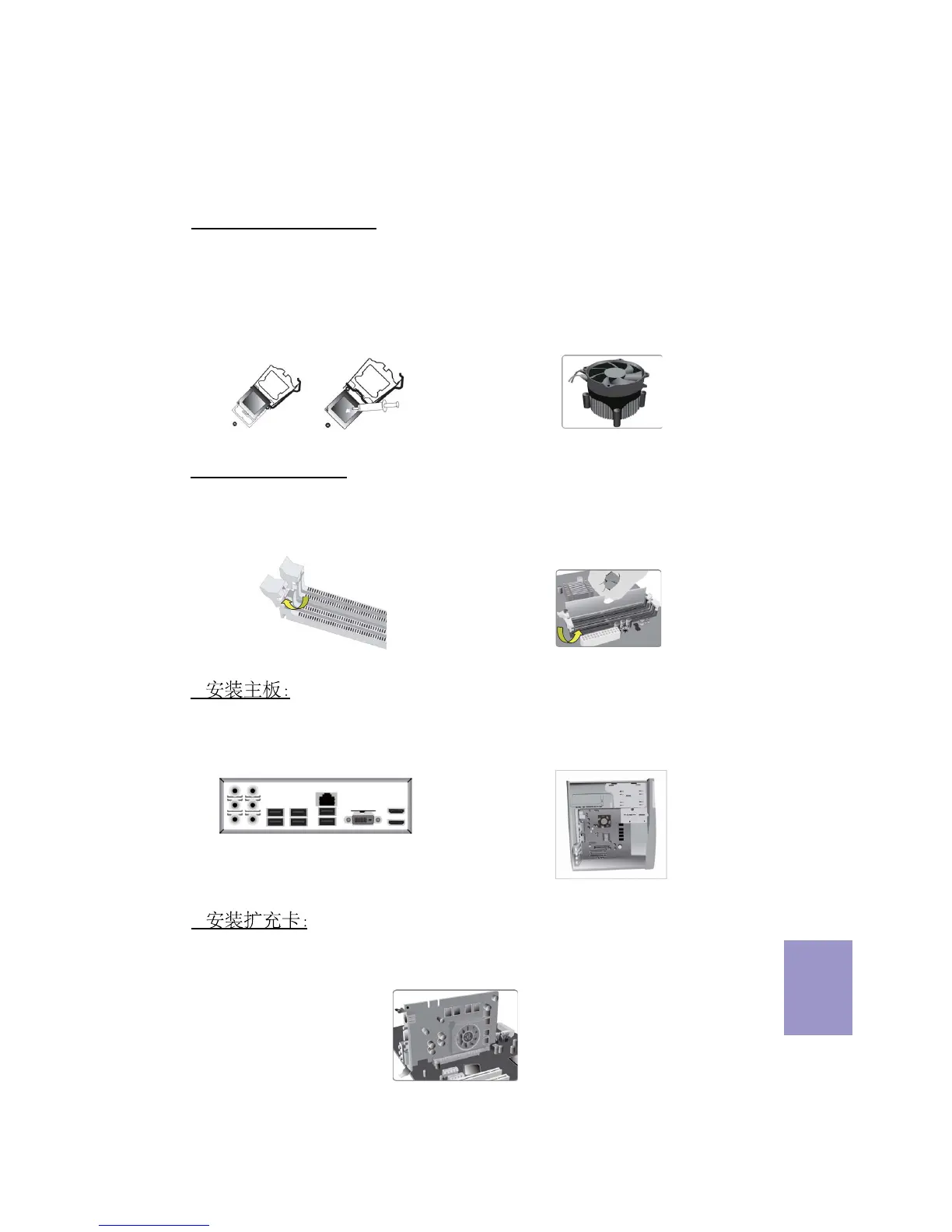

1.安装CPU和CPU风扇：
硬件安装指南
安装步骤
1-1. 松开CPU插槽旁的固定杆，向
上拉固定杆，并掀开插槽上的保
护盖。
2.安装记忆体模组：
2-1. 向外扳开内存插槽两端的卡扣。
3.
3-1. 取下机箱后面的I/O挡板，换上主
板附带的I/O弹片。
将 CPU边缘的缺口对准 CPU
插槽
标示边缘，小心地将CPU
插
置入
槽。
滑的
然后在CPU表层涂抹一层平
散热
膏。
1-2. 将CPU风扇扣具对齐主板上的对应
孔位，向下按压并且旋转扣具，固
定
CPU风扇。
2-2. 对准内存插槽，将内存条往下按直至完
全插入。正确安装后插槽两端的卡扣会自动
锁住内存条边 缘。
3-2. 将主板的后I/O对准机箱上的I/O挡板孔
位，放入机箱并以螺丝固定。
4.
移除机箱后面的扩充金属挡板，确认扩充卡完全插入扩展 槽后，重新拧上螺丝。
简体中文
25
