SINUS/SINE INVERTER – CSI-/SSI-SERIES
]
20
Mögliche Konfigurationen von Batterien
Bei der Nutzung von mehreren Batterien, bieten sich je nach Ausführung des Wechsel-
richters (12V, 24V, 48V) mehrere Konfigurationsmöglichkeiten der Batteriebänke an.
• Reihenschaltungen (Seriell): Spannungen addieren sich, Kapazität bleibt unverändert.
• Parallelschaltungen (Parallel): Kapazitäten addieren sich, Spannung bleibt unverändert.
• Reihen- und Parallelschaltung (Seriell und Parallel): Kapazitäten und Spannungen
addieren sich.

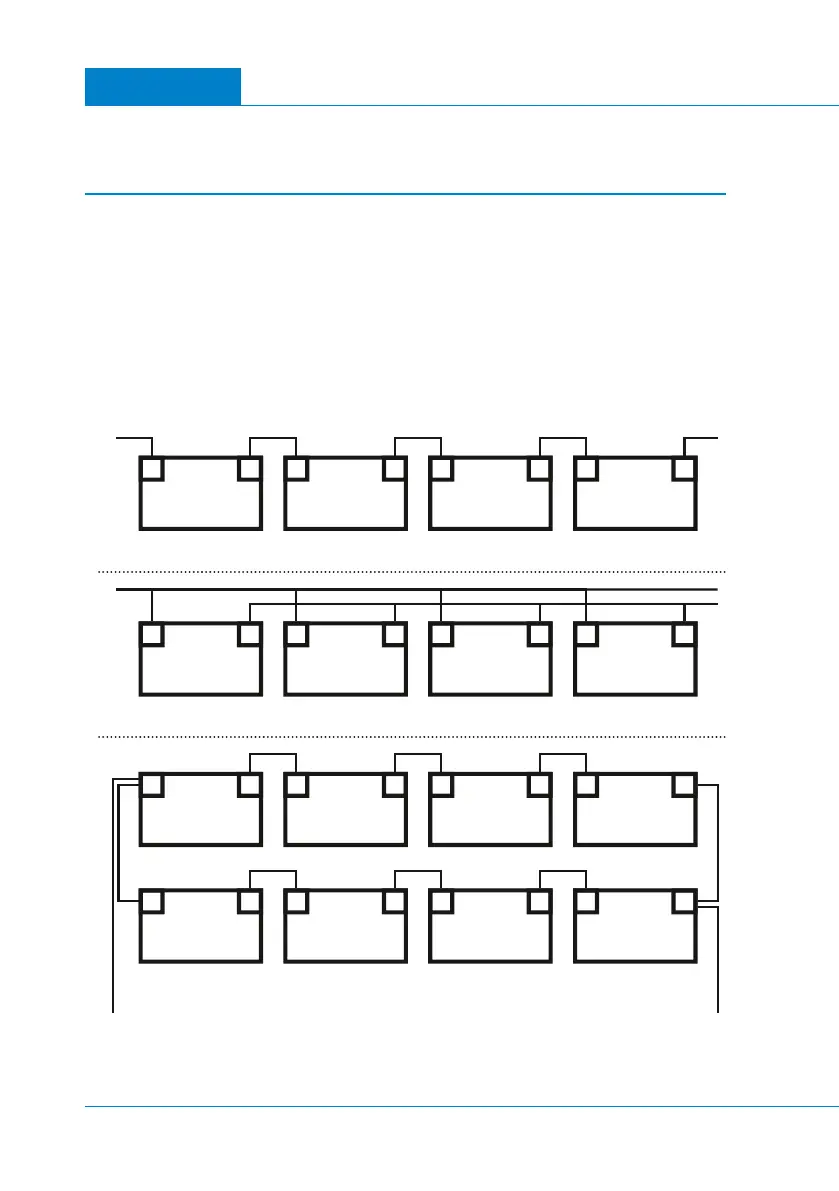

Beispiele:
+ - + - + - + -
+ - + - + - + -
+ - + - + - + -
+ - + - + - + -
12 V/200 Ah 12 V/200 Ah 12 V/200 Ah 12 V/200 Ah
12 V/200 Ah 12 V/200 Ah 12 V/200 Ah 12 V/200 Ah
12 V/200 Ah 12 V/200 Ah 12 V/200 Ah 12 V/200 Ah
12 V/200 Ah 12 V/200 Ah 12 V/200 Ah 12 V/200 Ah
12 V + 12 V + 12 V + 12 V = 48 V Amperestunden bleiben bei 200
Spannung bleibt bei 12 V
Zwei Reihen von Batterien in Serie geschaltet und parallel verbunden.
Die Spannung steigt auf 48 V und die Amperstrunden nehmen auf 400 Ah zu.
200 Ah + 200 Ah + 200 Ah + 200 Ah = 800 Ah
PARALLEL SERIESERIE/PARALLEL
