ECTIVE
®
SINUS/SINE INVERTER – CSI-/SSI-SERIES
]
6
⚠ Achtung!
Der Wechselrichter darf nicht in Fahrzeugen eingesetzt werden, in denen der +Pol mit
der Karosserie verbunden ist!
⚠ Achtung!
Eingangsspannung beachten!
Der Wechselrichter darf nur an Spannungsquellen angeschlossen werden, die seiner
Bestimmung nach freigegeben sind. 12 V=12 V, 24 V=24 V
Das Verbinden an höhere Spannungen als dies vorgesehen ist, führt zum sofortigen
Durchbrennen der Sicherung und kann zur Zerstörung des Wechsel richters führen.
Erklärung zum Wechselrichter
Abbildungen 1 bis 6 zeigen die wichtigsten äußeren Bauteile und Anschlüsse.
☝ Hinweis!
Bitte beachten: Bei 48 V-Modellen ist die USB-Buchse nicht belegt.

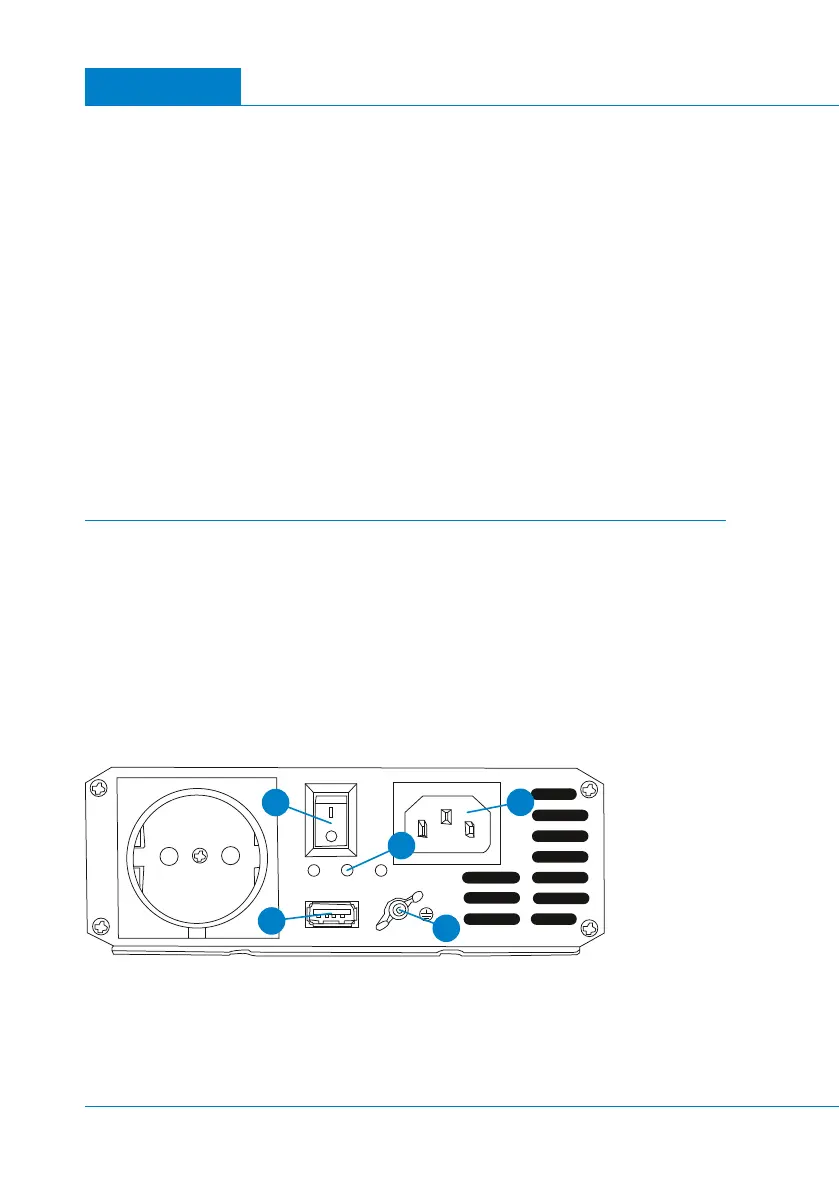

Frontansicht: Abbildung 1
CSI30er-Serie
2
1
4
5
3
max. 15 A
1. Schalter AN/AUS
2. LED „Fehler“
3. USB-Buchse
4. Schutzerdung
5. Landstrom
