EdilKamin BASIC - Page 12

12
MONTAGGIO RIVESTIMENTI
MAGIC
MINUTERIA IN DOTAZIONE:
nr. 2 viti M6x25
nr. 2 viti M6x12
nr. 4 distanziali in silicone per ceramica top
nr. 8 rondelle M6
nr. 2 bussole

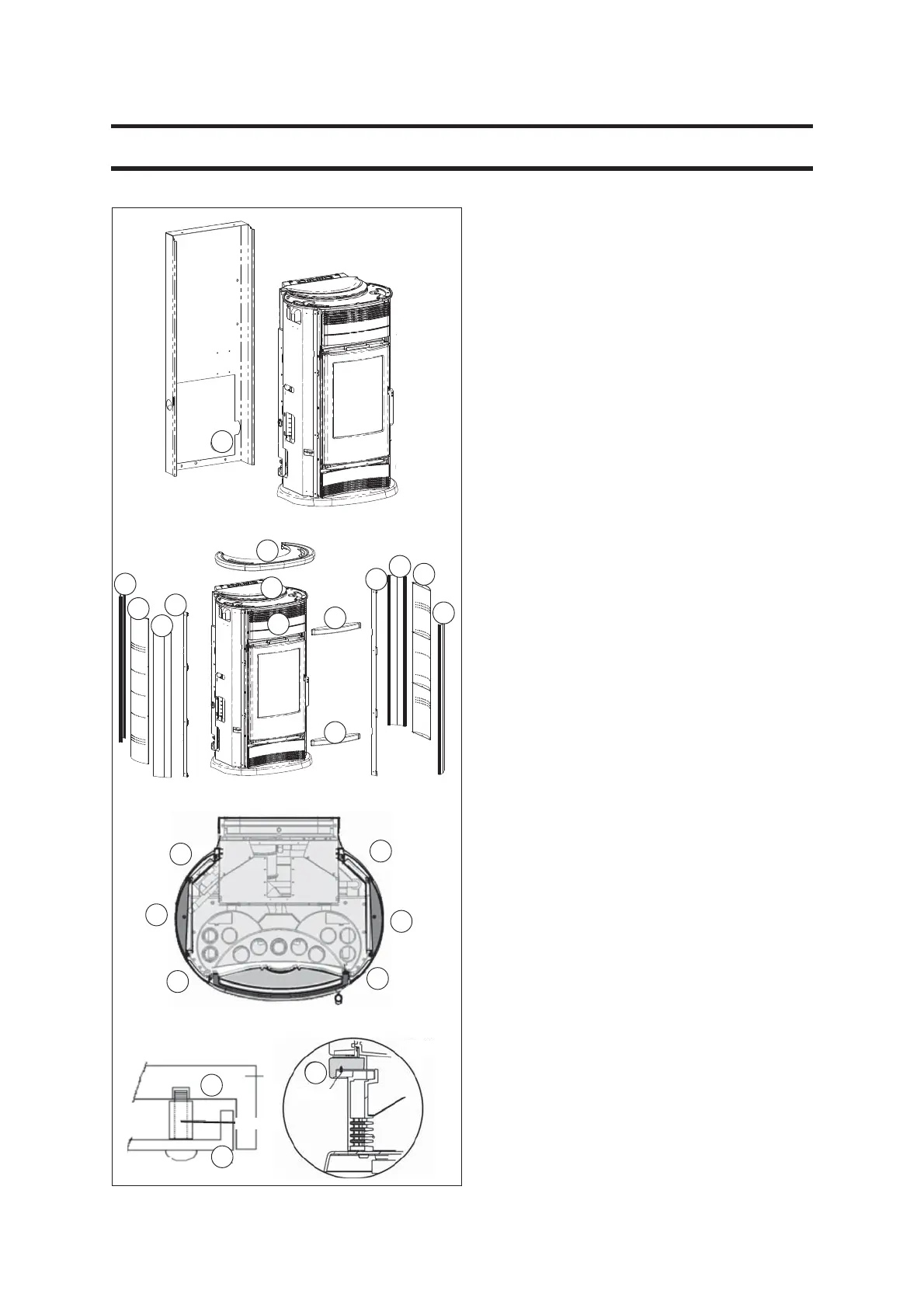

La termostufa viene consegnata con i fianchi laterali in
metallo già montati, mentre i frontalini in ceramica supe-
riore e inferiore (72) ed il top (73) devono essere montati
procedendo come segue:
MONTAGGIO DEL FRONTALINO SUPERIORE ANTERIORE
Sfilare verso l’alto la griglia superiore in ghisa (19).
Posizionare ad incastro il frontalino superiore anteriore
(72) in appoggio al supporto frontalino metallico posizio-
nato sopra l’antina,.
Fissare il frontalino con le 2 viti M6x25 (utilizzando chia-
ve a brugola) e n° 2 rondelle M6 in dotazione (prima di
effettuare tale operazione è necessario aprire l’antina).
NOTA:
Per un corretto montaggio del frontalino anteriore supe-
riore (72) è necessario interporre fra di esso e il frontalino
metallico (14) la bussola fornita in dotazione, come indi-
cato nel particolare “Z”.
MONTAGGIO DEL FRONTALINO INFERIORE ANTERIORE
Posizionare il frontalino (72) e fissarlo con le 2 viti
M6x12 (utilizzando chiave a brugola) e n° 2 rondelle M6
in dotazione, come indicato nel particolare "X".
MONTAGGIO DEL TOP IN CERAMICA (73).
• inserire i 4 distanziali per ceramica nei rispettivi 4 fori
liberi del top in ghisa
• appoggiare il top in ceramica (73) per verificare la cor-
retto appoggio
• ove necessario apporre tra il distanziale in silicone e il
top in ghisa una rondella.
NOTA:
Nel caso dovesse necessitare di smontare i fianchi in
metallo procedere come segue:
Togliere il top in ceramica (73), smontare il pannello
posteriore (27), i due profili (29) e il top in ghisa com-
pleto di piastra (139).
A questo punto è possibile sfilare verso l’alto i fianchi
(85) e i 4 montanti (86-88) in alluminio.
72
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
27
139
19
86
88
86
85
85
73
29
29
72
72
86
PART. X
85
85
86
88
86
86
n° 2 viti
PART. Z
72
14
bussola
vite
