MONTAGGIO RIVESTIMENTI
PRESTIGE
MINUTERIA IN DOTAZIONE:
nr. 2 viti M6x25
nr. 2 viti M6x12
nr. 4 distanziali in silicone per ceramica top
nr. 8 rondelle M6
nr. 2 bussole

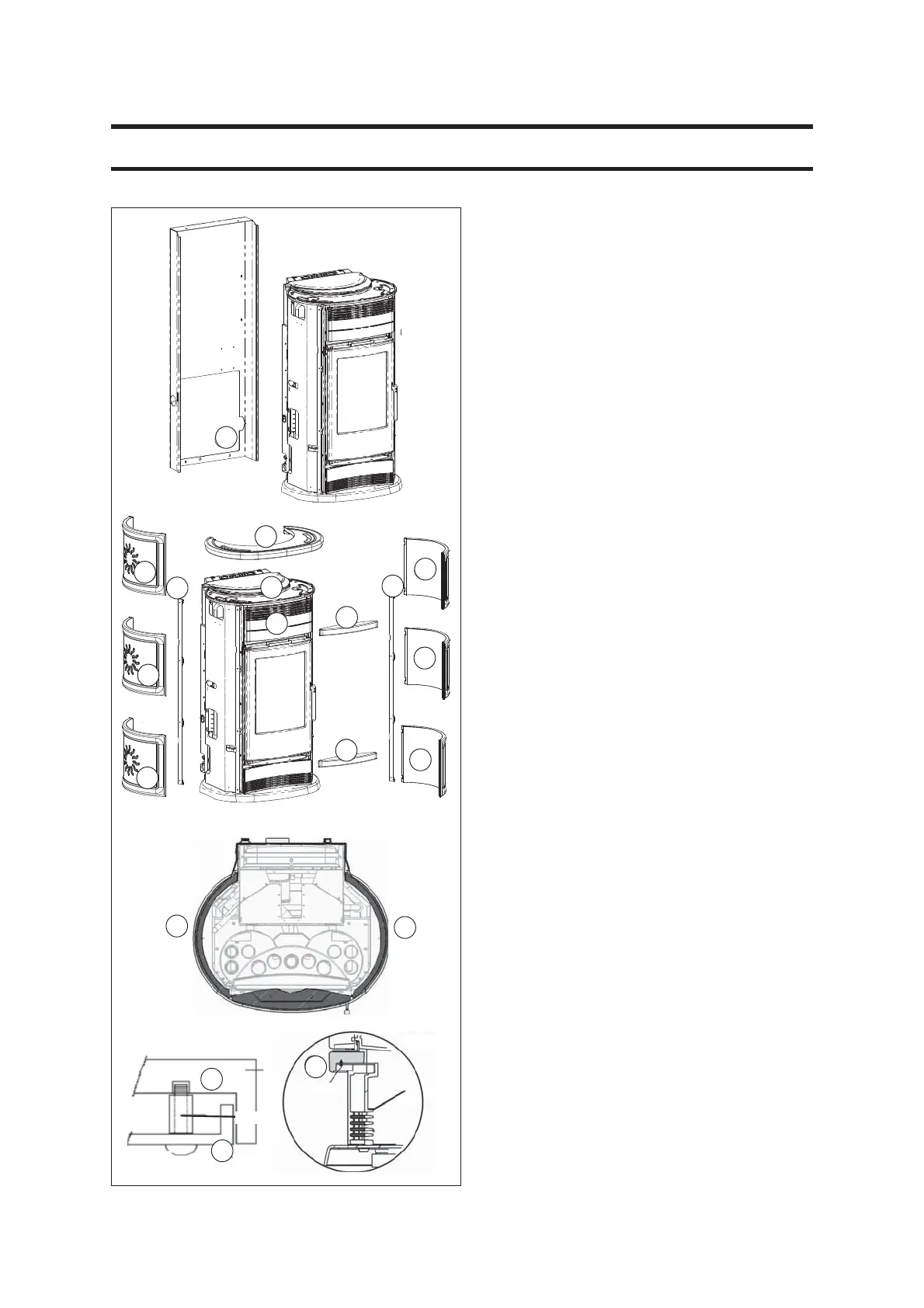

MONTAGGIO DELLE PIASTRELLE LATERALI
Smontare il pannello posteriore (27) e i due profili (29)
inserire le piastrelle (70) su entrambi i lati.
Le piastrelle essendo realizzate a colaggio, potrebbero
risultare leggermente differenti in altezza l'una dall'altra.
Per ovviare all'eventuale variazione di altezza, è possibi-
le interporre i distanziali siliconati senza peraltro pregiu-
dicare l’estetica della stufa.
Rimontare i profili (29) ed il pannello posteriore (27).
MONTAGGIO DEL FRONTALINO SUPERIORE ANTERIORE
Sfilare verso l’alto la griglia superiore in ghisa (19) e
posizionare ad incastro il frontalino superiore anteriore
(72) in appoggio al supporto frontalino metallico posizio-
nato sopra l’antina.
Fissare il frontalino con le 2 viti M6x25 (utilizzando chia-
ve a brugola) e n° 2 rondelle M6 in dotazione (prima di
effettuare tale operazione è necessario aprire l’antina).
NOTA:
Per un corretto montaggio del frontalino anteriore supe-
riore (72) è necessario interporre fra di esso e il frontalino
metallico (14) la bussola fornita in dotazione, come indi-
cato nel particolare “Z”.
MONTAGGIO DEL FRONTALINO INFERIORE ANTERIORE
Posizionare il frontalino inferiore anteriore (72) e fissar-
lo con le 2 viti M6x12 (utilizzando chiave a brugola) e
n° 2 rondelle M6 in dotazione, come indicato nel parti-
colare "X".
MONTAGGIO DEL TOP IN CERAMICA (73).
• inserire i 4 distanziali per ceramica nei rispettivi 4 fori
liberi del top in ghisa
• appoggiare il top in ceramica (73) per verificare la cor-
retto appoggio.
• ove necessario apporre tra il distanziale in silicone e il
top in ghisa una rondella.
NOTA:
• lo smalto rosso con cristallina, applicato sulla maiolica,
cavilla uniformemente (screpolature) su tutta la superficie.
Questa cavillatura non è un difetto ma una caratteristica
dello smalto applicato su maiolica denominata "craclè".
• I particolari di ceramica, (maiolica) sono colati e smal-
tati manualmente e possono presentare piccole imperfe-
zioni (piccoli avvallamenti o porosità dello smalto) che
non ne pregiudicano la loro qualità.
70
70
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
27
139
19
73
29
29
72
72
70
70
70
70
70
70
72
PART. X
n° 2 viti
PART. Z
72
14
bussola
vite
