FRANÇAIS
36
CARACTÉRISTIQUES THERMOTECHNIQUES
Capacité réservoir 25 kg
Rendement 90,34 %
Puissance utile 10 kW
Autonomie min/max 11 /23 heures
Consommation combustible (min/max) 1,1 / 2,2 kg/h
Volume de chauffe 240 m³
Poids avec emballage 203 kg
Diamètre conduit fumées (femelle) 80 mm
Diamètre conduit prise air (mâle) 40 mm
CARACTÉRISTIQUES ÉLECTRIQUES
Alimentation 230Vac +/- 10% 50 Hz
Puissance moyenne absorbée 150 W
Puissance absorbée en phase
d’allumage
400 W
Fréquence télécommande
(de série)
infrarouge
Protection sur alimentation
générale
Fusible 2A, 250 Vac
5x20
Protection sur carte
électronique
Fusible 2A, 250 Vac
5x20
DISPOSITIFS DE SÉCURITÉ
THERMOCOUPLE: placé sur l’évacuation des
fumées, il en relève la température.
En fonction des paramètres programmés, il contrôle
les phases d’allumage, de travail et d’extinction.
CAPTEUR DE FLUX D’AIR: placé dans le canal
d’aspiration, il intervient lorsque le flux de l’air
comburant n’est pas correct, en provoquant ainsi
des problèmes de dépression dans le circuit des
fumées.
THERMOSTAT DE SÉCURITÉ: il intervient lorsque
la température à l'intérieur du poêle est trop élevée.
Il bloque le chargement des pellets en provoquant
l’extinction du poêle.
RGEMENT DES PELLETS
Un tiroir frontal pratique permet de charger confortablement les
pellets sans devoir dégager le foyer de son siège et, de ce fait,
en absolue sécurité, conformément aux normes EN 14785.
BATTERIE TAMPON
Une batterie tampon (type CR 2032 de 3 Volts) se trouve sur la
carte électronique. Son dysfonctionnement (non considéré
comme un défaut de produit, mais comme l’usure normale) est
indiqué par “Contrôle/batterie”. Pour plus de références le cas
échéant, contacter le Revendeur qui a effectué le 1er allumage.

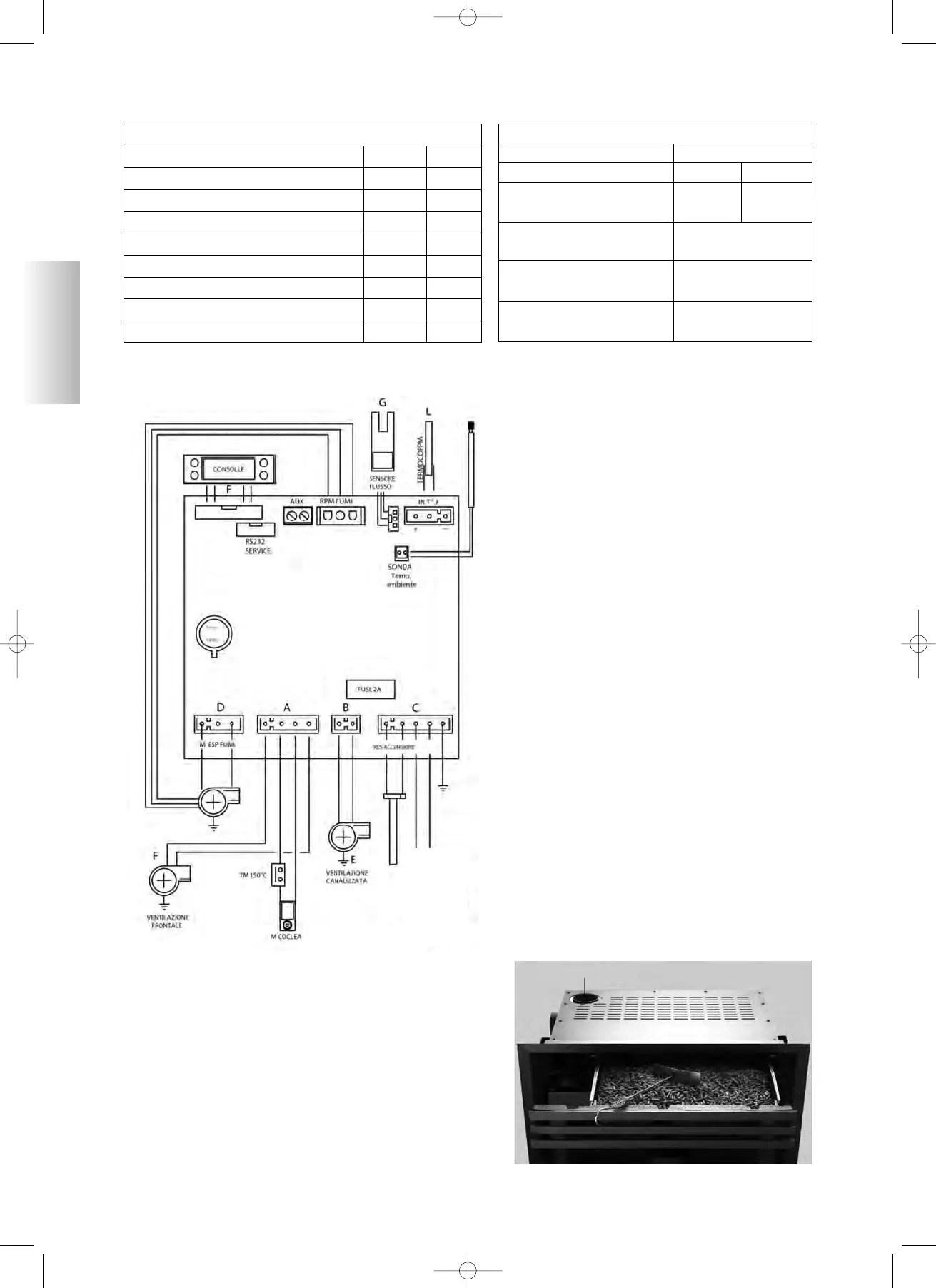

SCHÉMA ÉLECTRIQUE
LEGENDE:
CONSOLLE: CONSOLE
RS232 SERVICE: RS232 SERVICE
RPM FUMI: RPM FUMÉES
SENSORE FLUSSO: CAPTEUR DE FLUX
TERMOCOPPIA: THERMOCOUPLE
SONDA TEMP. AMBIENTE: SONDE D’AMBIANCE
M. ESP. FUMI: MOTEUR ÉVACUATION FUMÉES
FUSE 2A: FUSIBLE 2A
RES ACCENSIONE: RES ALLUMAGE
VENTILAZIONE FRONTALE:VENTILATION FRONTALE
MOTORE COCLEA: MOTEUR VIS SANS FIN
VENTIL. CANALIZZATA: VENTILATION CANALISÉE
RETE 230Vac: RÉSEAU 230 Vac
sortie fumées Ø 8
BATTERIE TAMPON
