CARACTERÍSTICAS TERMOTÉCNICAS
Capacidad depósito 25 kg
Rendimiento 90,34 %
Potencia útil 10 kW
Autonomía mín/máx 11 /23 horas
Consumo combustible (mín/máx) 1,1 / 2,2 kg/h
Volume riscaldabile 240 m³
Peso con embalaje 203 kg
Diámetro conducto humos (hembra) 80 mm
Diámetro conducto toma aire (macho) 40 mm
CARACTERÍSTICAS ELÉCTRICAS
Alimentación 230Vac +/- 10% 50 Hz
Potencia media absorbida 150 W
Potencia absorbida en el
encendido
400 W
Frecuencia mando a
distancia (de serie)
Infrarrojos
Protección en alimentación
general
Fusible 2A, 250 Vac
5x20
Protección en placa
electrónica
Fusible 2A, 250 Vac
5x20
DISPOSITIVOS de SEGURIDAD
TERMOPAR: colocado en la salida de humos,
muestra la temperatura.
En función de los parámetros configurados, contro-
la las fases de encendido, trabajo y apagado.
SENSOR FLUJO AIRE: colocado en el canal de
aspiración, interviene cuando el flujo de aire com-
burente no es correcto, por lo que provoca proble-
mas de depresión en el circuito de humos.
TERMOSTATO DE SEGURIDAD:
Interviene en caso que la temperatura del interior
de la estufa sea demasiado alta.
Bloquea la carga del pellet y provoca que la estufa
se apague.
CARGA DEL PELLET
Un cómodo cajón frontal permite cargar el pellet con toda
comodidad sin tener que desencajar el hogar de su alojamiento y,
por tanto, con total seguridad, ateniéndose a las normas EN 14785.
BATERÍA COMPENSADORA
En la tarjeta electrónica hay una batería compensadora (tipo CR
2032 de 3 Volt). Su mal funcionamiento (no considerado como
defecto del producto, sino como desgaste normal) se señala con
las indicaciones “Control batería”. Para mayores informaciones
al respecto, contactar con el distribuidor que ha efectuado el pri-
mer encendido.

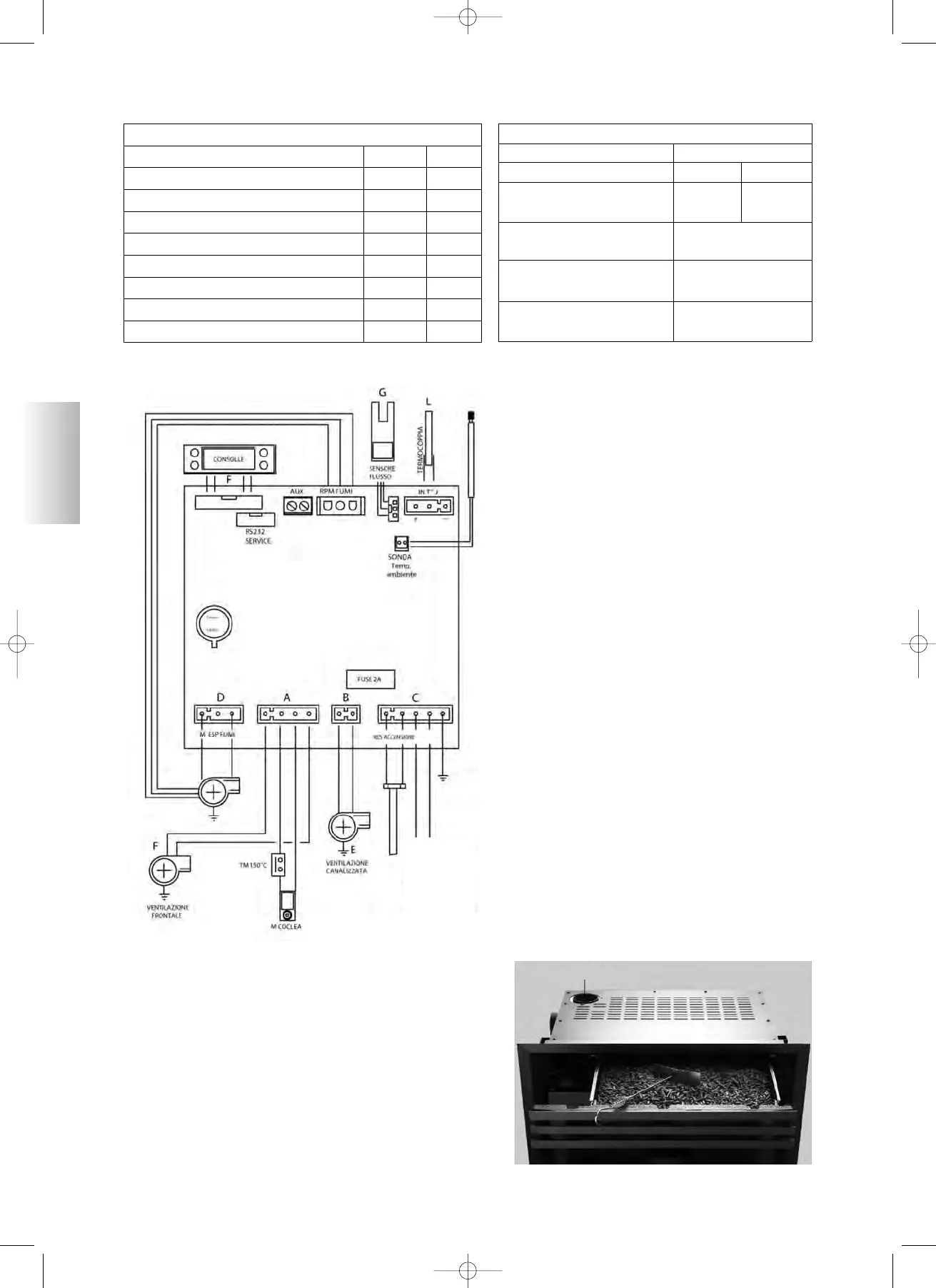

ESQUEMA ELÉCTRICO
LEYENDA:
CONSOLLE: CONSOLA
RS232 SERVICE: RS232 SERVICE
RPM FUMI: MOS RPM
SENSORE FLUSSO: SENSOR FLUJO
TERMOCOPPIA: TERMOCOPIA
SONDA TEMP. AMBIENTE: SONDAAMBIENT
M. ESP. FUMI: MOTOR EXPULSIÓN HUMOS
FUSE 2A: FUSIBLE 2A
RES ACCENSIONE: RES ENCENDIDO
VENTILAZIONE FRONTALE:VENTILACIÓN FRONTAL
MOTORE COCLEA: MOTOR COCLEA
VENTIL. CANALIZZATA: VENTILACIÓN CANALIZATA
RETE 230Vac: RED 230 Vac
salida de humos Ø 8
BATERIA COMPENSADORA
