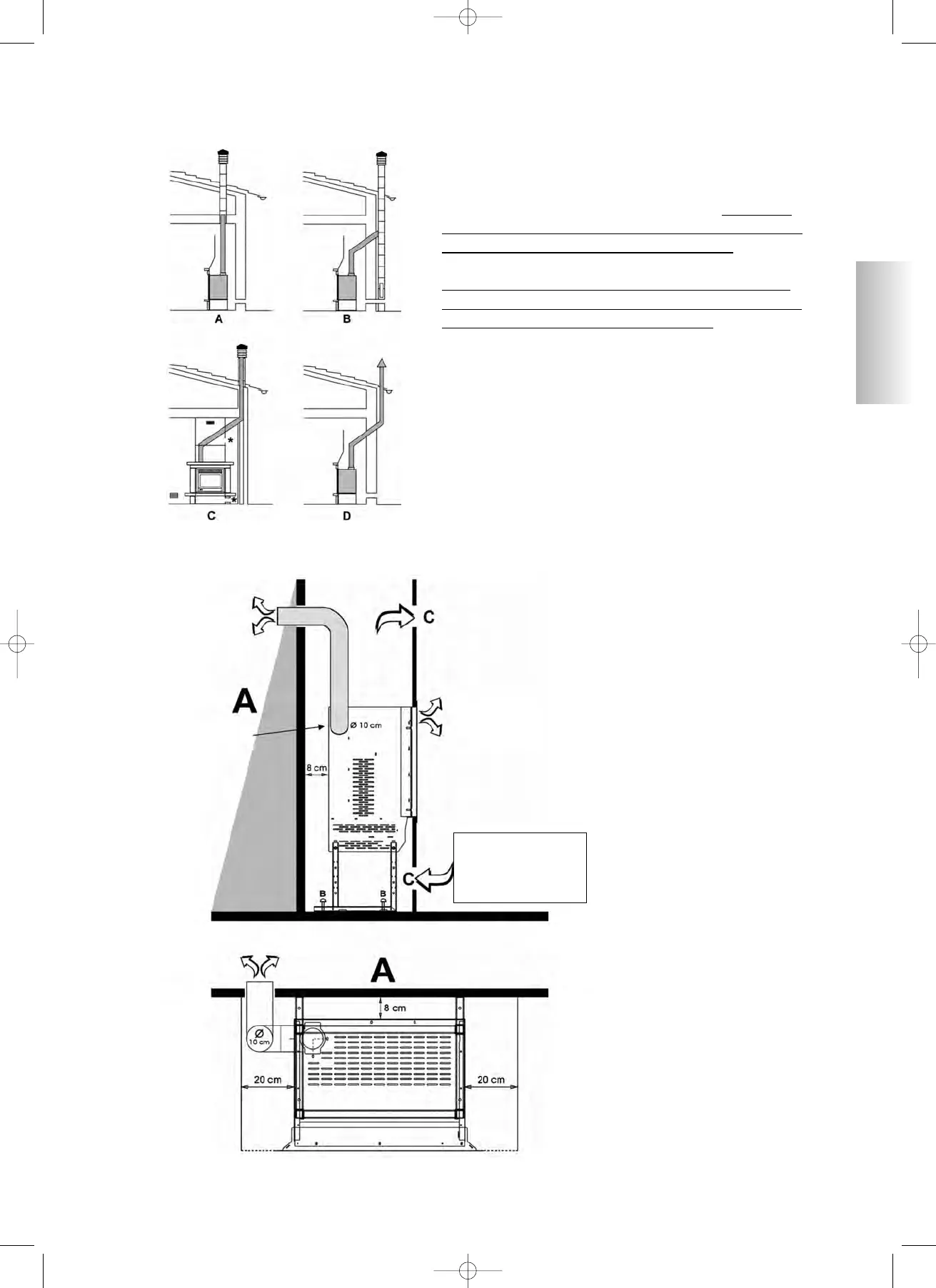

INSTALLATIONS POSSIBLES (fig. 2)
A: carneau interne jusqu’au toit
B: carneau en maçonnerie externe
C: carneau en maçonnerie interne
D: carneau en acier double paroi externe (pour
l’in-
stallation suivante il est nécessaire que le carneau soit
entièrement à double paroi bien calorifugé)
* présence de grilles de recirculation de l’air (36 x 9
cm) fournies frontalement et/ou sur le côté droit de la
cheminée (en le regardant frontalement)
POSITIONNEMENT ET CANALISATION DE L’AIR (fig. 3)
Sortie air chaud dans
la pièce adjacente ou
dans la même pièce
Goulotte pour raccordement
canalisation dans la pièce
adjacente ou dans la même
pièce
Sortie air chaud par la grille
frontale
NOTE:
METTRE GRILLE (C)
SUPPLÉMENTAIRE DE
RECIRCULATION AIR
Sortie air chaud dans la pièce adjacente
ou dans la même pièce
A: local attenant
B: chevilles d’ancrage pour le
support de l’insert (fixation
obligatoire)
C: grilles de recirculation de
l’air
NE: METTRE GRILLE (C)
SUPPLÉMENTAIRE DE
RECIRCULATION DE L’AIR
FRONTALEMENT ET/OU
SUR LE CÔTÉ DROIT DU
REVÊTEMENT
