ESPAÑOL
55

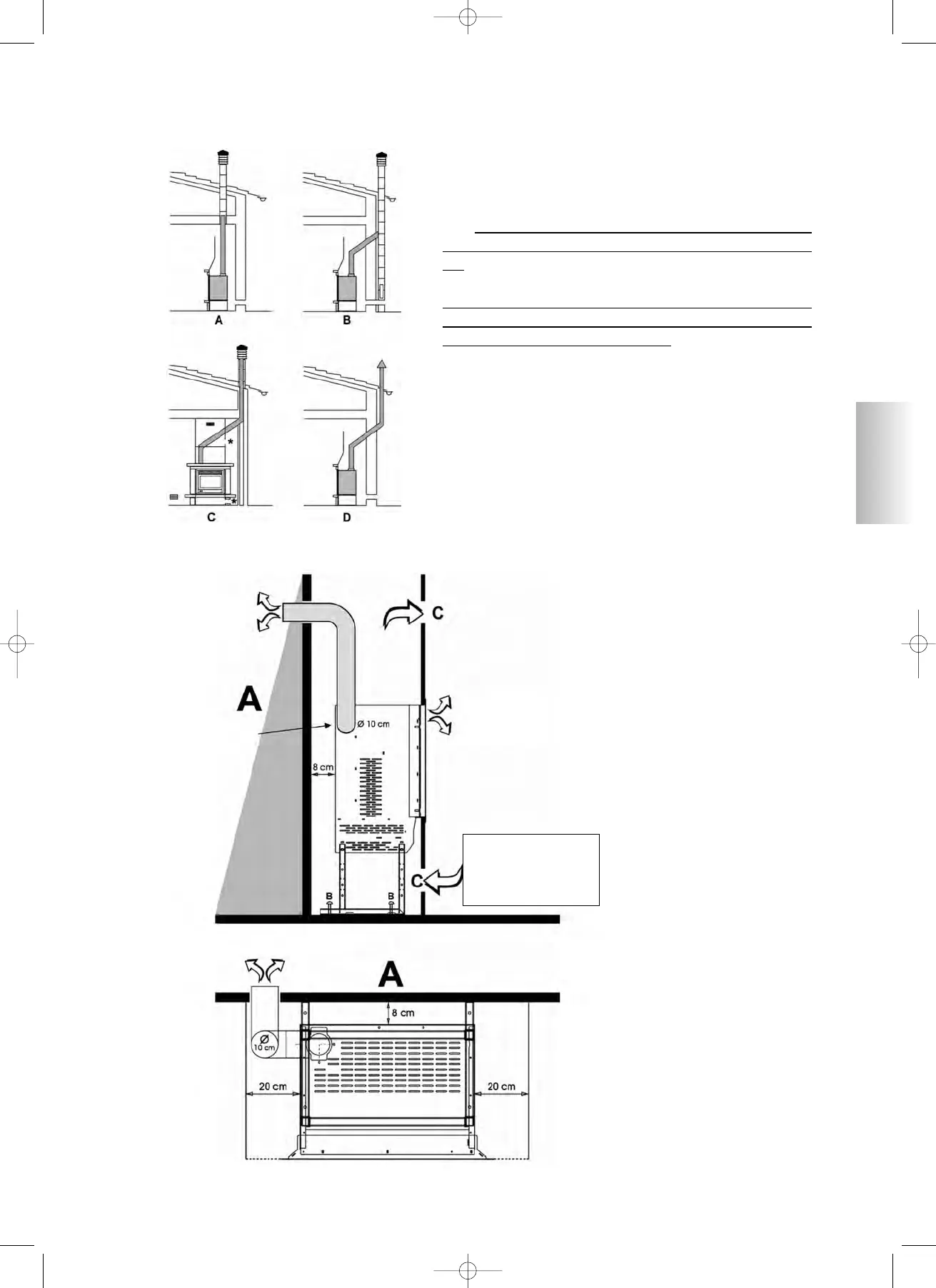

INSTALACIONES POSIBLES (fig. 2)
A: conducto de humo interior hasta el techo
B: conducto de humo en el exterior de la pared
C: conducto de humo en el interior de la pared
D: conducto de humos de acero con pared doble exte-
rior (para la siguiente instalación es necesario que el
conducto de humos sea todo con doble pared bien aisla-
da)
* equipado con rejillas de ventilación de aire (36 x 9 cm)
en la parte delantera y/o en el lado derecho del hogar
(mirándolo desde la parte frontal)
COLOCACIÓN Y CANALIZACIÓN DELAIRE (fig. 3)
Salida de aire
caliente en la
habitación contigua o
en la misma.
Boca para el acoplamiento de
canalización en la habitación
contigua o en la misma.
Salida de aire caliente por al
rejilla frontal
AVISO:
COLOCAR LA REJILLA
(C) ADICIONAL DE
VENTILACIÓN DEL AIRE
Salida de aire caliente en la habitación
contigua o en la misma
A: habitación contigua
B: tornillos de anclaje para
soporte estufa (fijación obli-
gatoria)
C: rejillas de ventilación de
aire
AVISO: COLOCAR LA
REJILLA (C) ADICIONAL
DE VENTILACIÓN DEL
AIRE FRONTALMENTE O
EN EL LADO DERECHO
DEL REVESTIMIENTO
