HEIZTECHNISCHE MERKMALE
Fassungsvermögen des Brennstoffbehälters
25 kg
Wirkungsgrad
90,34 %
Nutzleistung
10 kW
Betriebsautonomie (Min / Max)
11 /23 Stunden
Brennstoffverbrauch (Min / Max)
1,1 / 2,2 kg/h
Beheizbares Raumvolumen
240 m³
Gewicht mit verpackung
203 kg
Durchmesser des Rauchkanals (Aufnahme-teil)
80 mm
Durchmesser des Außenlufteingangs (Ein-steckteil)
40 mm
ELEKTROTECHNISCHE DATEN
Speisung 230Vac +/- 10% 50 Hz
Durchschnittliche
Stromauf-nahme
150 W
Leistungsaufnahme bei der
Zündung
400 W
Frequenz der Fernbedienung
(serienmäßig)
Infrarot
Schutz der
Hauptstromversor-gung
Schutzsicherung
2A, 250 V
ac 5x20
Schutz der Steuerplatine
Schutzsicherung
2A, 250 V
ac 5x20
SICHERHEITSVORRICHTUNGEN
THERMOELEMENT: befindet sich im
Rauchabzug und misst die Abgastemperatur. Je
nach eingegebenen Parametern dient es zur
Kontrolle der Zündphase, des Heizbe-triebs und
der Abschaltphase.
LUFTSTROM-MESSFÜHLER: im Luftein-las-
skanal installiert. Wird aktiv, wenn der
Verbrennungsluftstrom nicht korrekt ist, was
Unterdruckprobleme im Abgaskreislauf zur Folge
hat.
SICHERHEITSTHERMOSTAT: greift ein bei zu
hoher Innentemperatur des Heizofens. Blockiert
den Pellet-Nachschub und führt so zur
Abschaltung des Heizofens.
BEFÜLLUNG MIT PELLETS
Ein bequemes frontales Schubfach ermöglicht das einfache Einfül-
len der Pellets, ohne den Feuerraum zu versetzen, also in völlig si-
cherer Weise und im Einklang mit den Normbestimmungen EN
14785.
PUFFERBATTERIE
Auf der Elektronikkarte ist eine Pufferbatterie vorhanden
(Typ CR 2032 zu 3 Volt). Deren mangelnder Betrieb (nicht
als Produktfehler zu betrachten, sondern als normaler
Verbrauch) wir durch die Schriftzüge “Batterie leerPrüf”
angezeigt. Für nähere diesbezügliche Auskünfte, wenden Sie sich
an den Händler, der die Erstinbetriebnahme vorgenommen hat.

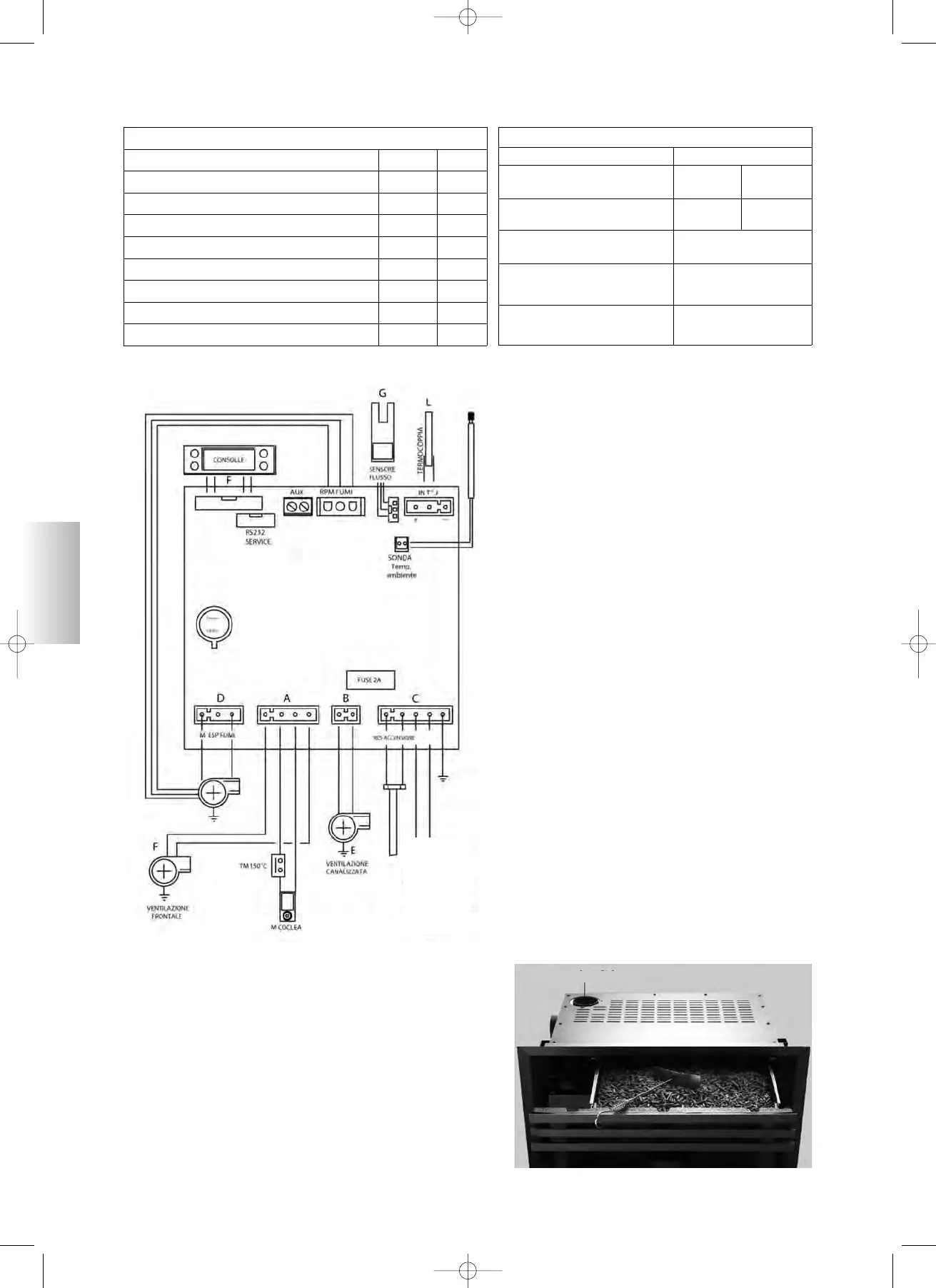

SCHALTPLAN
rau-chauslass Ø 8
LEGENDE:
CONSOLLE: CONSOLLE
RS232 SERVICE: RS232 SERVICE
RPM FUMI: RMP RAUCH
SENSORE FLUSSO: SENSOR AUSFLUSS
TERMOCOPPIA: THERMOELEMENT
SONDA TEMP. AMBIENTE: RAUM SONDE
M. ESP. FUMI: MOTOR AUCHAUSSTOß
FUSE 2A: FUSE 2A
RES ACCENSIONE: WIDERSTAND ZÜNDUNG
VENTILAZIONE FRONTALE: BELÜFTUNG ORDERANSICHT
MOTORE COCLEA: GETRIEB MOTOR
VENTIL. CANALIZZATA: EIßLUFTWEITERLEITUNGS
GEBLÄSE
RETE 230Vac: NETZ 230 Vac
PUFFERBATTERIE
