DEUTSCH
71

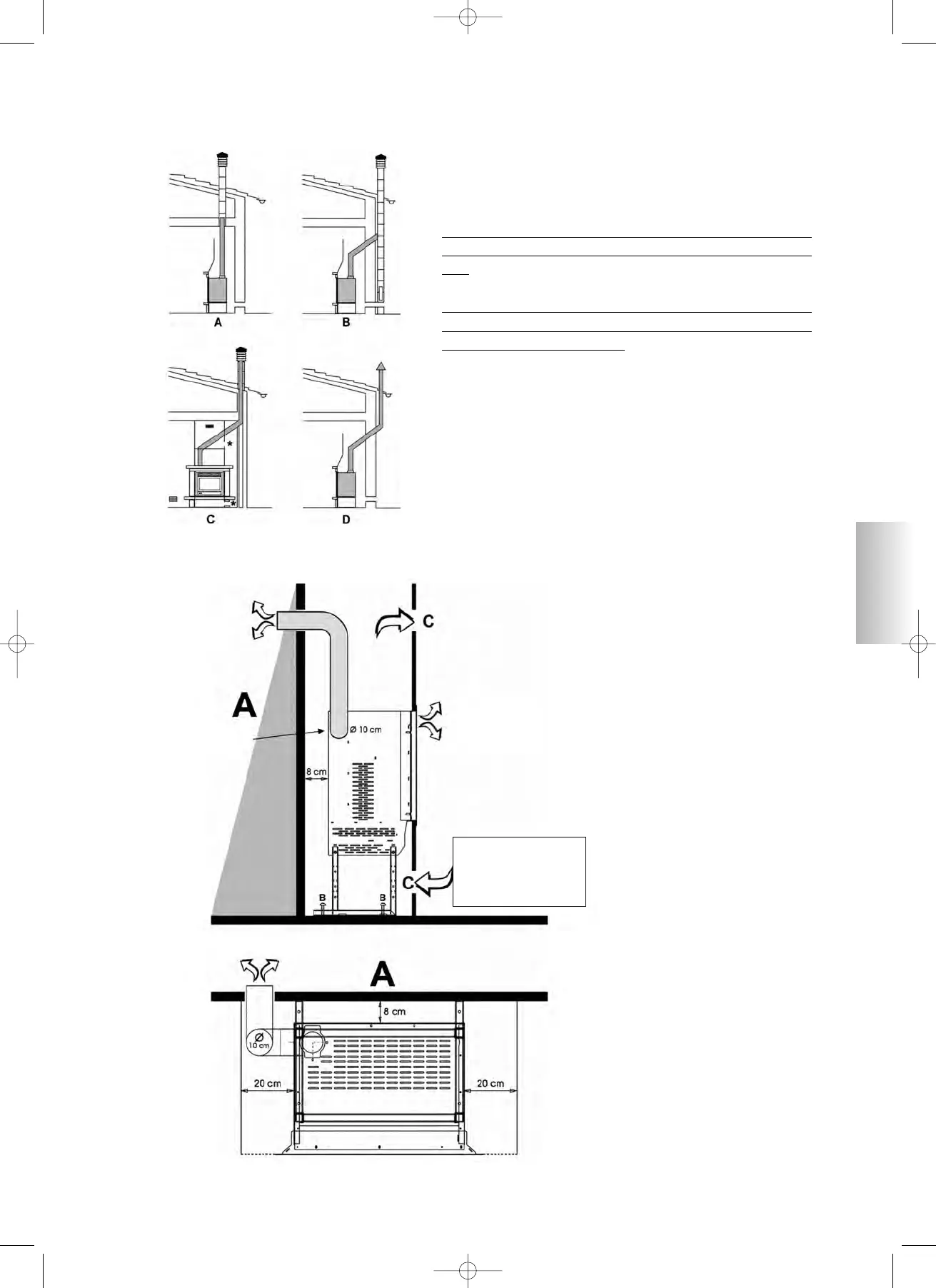

MÖGLICHE INSTALLATIONSARTEN (Abb. 2)
A: Hausinternes Rauchzugrohr bis zum Dach
B: Gemauerter Außenschornstein
C: Gemauerter Innenschornstein
D: Rauchzugrohr aus Stahl in doppelter Außenwand
(für
die folgende Installation muss das Rauchzugrohr
eine sorgfältig wärmegedämmte Doppelwand aufwei-
sen)
* Mit Luftzirkulations-Gitterrosten (36 x 9 cm, mitge-
liefert) vorn und/oder an der (von vorn gese-hen)
rechten Seite des Heizofens
POSIZIONAMENTO E CANALIZZAZIONE DELL’ARIA (fig. 3)
Heißluftauslass zum
Nebenraum oder in
den Aufstel-lun-
gsraum.
Ö ffnung für das
Heißluftrohr zum
Nebenraum oder für den
Aufstellungsraum.
Heißluftauslass
aus dem vorderen Gitterrost
ZU BEACHTEN:
ZUSÄTZLICHES GIT-
TERROST (C) FÜR DIE
LUFTZIRKULATION
Heißluftauslass für den Nebenraum
oder den Aufstellungsraum.
A: Angrenzender Raum
B: Verankerungsdübel für den
Einsatzrahmen (müssen einge-
bracht werden)
C: Gitterroste für die
Luftzirkulation
ZU BEACHTEN:
ZUSÄTZLICHES GITTER-
ROST (C) FÜR DIE LUFT-
ZIRKULATION VORN
EINSETZEN UND/ODER AN
DER RECHTEN SEITE DER
VERKLEIDUNG
