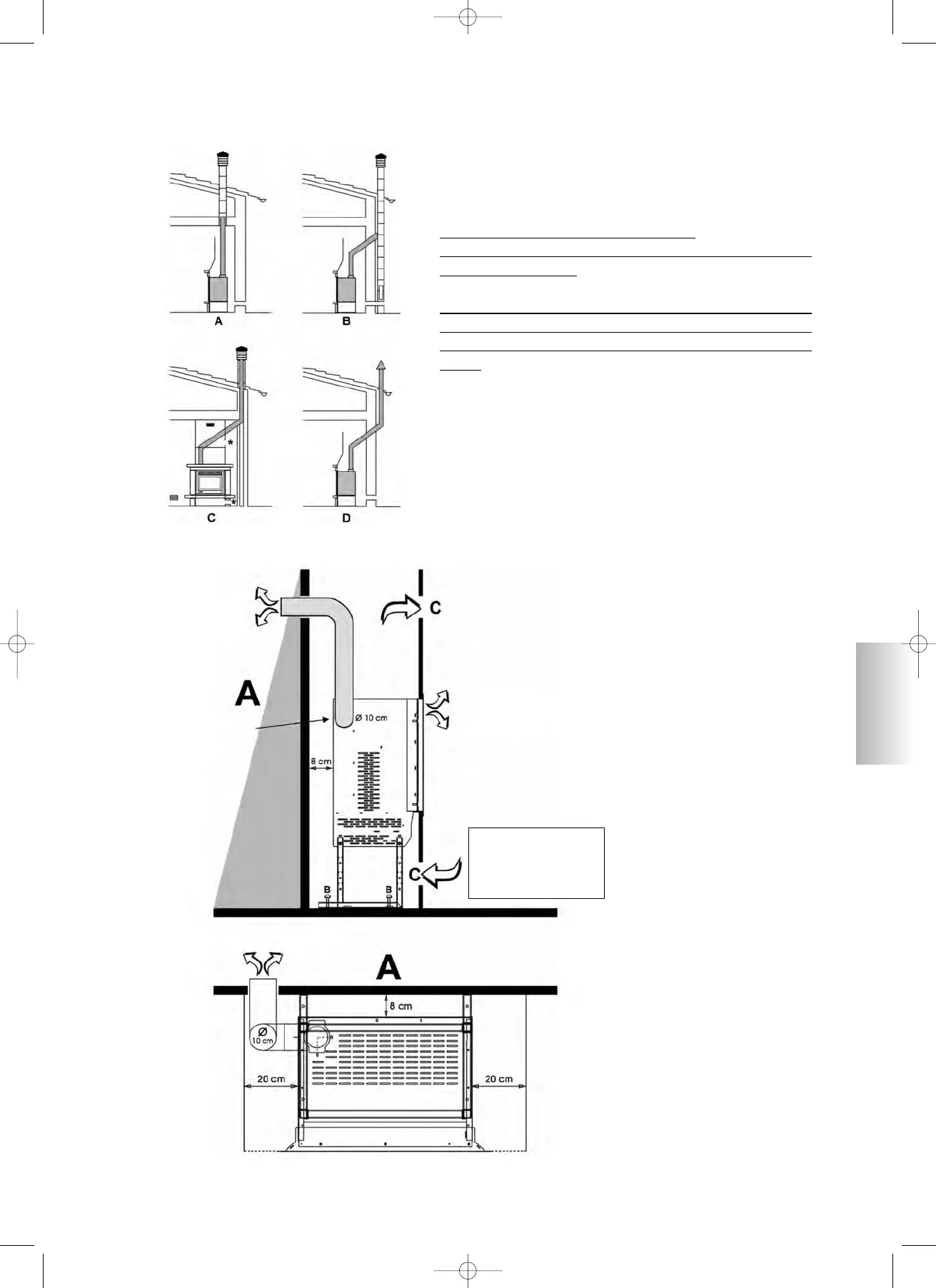

MOGELIJKE INSTALLATIES (fig. 2)
A: intern schoorsteenkanaal tot op het dak
B: extern schoorsteenkanaal in metselwerk
C: intern schoorsteenkanaal in metselwerk
D: extern schoorsteenkanaal in staal met dubbele wand
(voor
de volgende installatie moet het
schoorsteenkanaal volledig bestaan uit een goed geïsole-
erde dubbele wand).
* aanwezigheid van bijgeleverde luchthercirculatieroo-
sters (36 x 9 cm) aan de voorkant en/of op de rechter-
kant van de schoorsteen (terwijl u er van voren naar
kijkt).
PLAATSING EN KANALISATIE VAN DE LUCHT (fig. 3)
Uitgang warme lucht
naar
de aangrenzende ruimte
of naar zelfde ruimte
Opening voor aansluiting
kanalisatie in de aangrenzen-
de ruimte of in dezelfde
ruimte
Uitgang warme lucht door
het
rooster aan de voorkant
NOTA BENE:
PLAATS EXTRA
LUCHTHERCIRCULA-
TIEROOSTER (C)
Uitgang warme lucht naar de aangrenzende
ruimte of naar zelfde ruimte
A: aangrenzende ruimte
B: ankerpennen voor de
ondersteuning van de kachel
(verplicht te bevestigen)
C: luchthercirculatieroosters
N.B.:
PLAATS EEN BIJKO-
MEND LUCHTHERCIR-
CULATIEROOSTER (C)
AAN DE VOORKANT
EN/OF OP DE RECHTER-
KANT VAN DE BEKLE-
DING
