CARACTÉRISTIQUES ÉLECTRIQUES
Alimentation 230Vac +/- 10% 50 Hz
Puissance absorbée moyenne 120 W
Puissance absorbée à
l’allumage
400 W
Fréquence
radiocommande (de série)
ondes radio 2,4 GHz
Protection sur la carte
électronique
*
Fusible 2A, 250 Vac
5x20
DISPOSITIFS de SÉCURITÉ
• THERMOCOUPLE:
placé sur l’évacuation des fumées, il relève la tempé-
rature de celles-ci. En fonction des paramètres confi-
gurés, il contrôle les phases d’allumage, de travail et
d’arrêt.
CAPTEUR FLUX AIR:
placé sur le conduit d‘aspiration, il intervient lorsque
le flux de l'air comburant n’est pas correct accompagné,
par conséquent, de problèmes de dépression au sein
du circuit des fumées.
• THERMOSTAT DE SÉCURITÉ (150 °C):
Il intervient dans le cas où la température à l'intérieur
du poêle est trop élevée. Il bloque le chargement du
pellet en provoquant l'arrêt du poêle.
DISPOSITIFS de DÉTECTION
• SONDE DÉTECTION TEMP. ENVIRONNEMENT:
placé sur la radiocommande, il peut aussi être connec-
té à la carte électronique placée à l’intérieur de l’insert.
CHARGEMENT DU PELLET
Un tiroir frontal pratique permet de charger le pellet
de façon pratique sans être obligé de retirer le foyer
de son logement et donc en toute sécurité, selon les
normes EN 14785.
BATTERIE TAMPON
Une batterie tampon (type CR 2032 de 3 Volts) se
trouve sur la carte électronique. Son dysfonctionne-
ment (non considéré comme un défaut de produit,
mais comme l’usure normale) est indiqué par “Erreur
rtc rd”. Pour plus de références le cas échéant, con-
tacter le Revendeur qui a effectué le 1er allumage.
CARACTÉRISTIQUES THERMOTECHNIQUES
Capacité réservoir 15 kg
Rendement 89,1 %
Puissance utile max 8 kW
Autonomie min/max 6,5 /17 heures
Consommation de combustible (min/max) 0,7 / 1,8 kg/h
Volume chauffable *
190 m³
Poids (emballage inclus) 176 kg
Diamètre conduit des fumées (mâle) 80 mm
Diamètre conduit prise d’air (mâle) 40 mm
G
L
H
M
N
CAPTEUR
FLUX
THERMOCOUPLE
RS485/AUX
AUX
RPM FUMÉES
RS485 SERVICE
IN T° J
CAPTEUR
RÉSERVE
(en option)
SONDE
Température
environnement
(en option)
F
R
SOS
ANTENNE
D
A
B
C
M ESP FUMÉES
RES ALLUMAGE
FUSE 2A
E
VENTILATION de
DROITE
RÉSEAU 230Vac
50 Hz +/-10%
F
TM 150 °C
VENTILATION de
GAUCHE
M VIS SANS FIN
lithium
+
CR2032
+-
FRANÇAIS
36
PORT AUX/RS485
(raccordement par câble pour port série en option code 621240)
Il s’agit d’un contact libre, sans potentiel, utile pour
connecter un combinateur téléphonique ou d’autres
dispositifs de contrôle en cas d'absence de câble en option.
FUSIBLE
* sur la prise avec interrupteur
située à l’arrière du poêle, deux fusi-
bles sont insères, l’un est fonctionnel
et l’autre est de réserve.
*
*
*
Le volume de chauffe est calculé compte tenu de l’utilisation de pellets avec un
p.c.i. d’au moins 4300 kcal/kg et une isolation de la maison conforme à la Loi
10/91, et modifications successives et une demande de chaleur de 35 kcal/m³ par
heure.
N.B.
1) tenir compte que les appareils électriques peuvent provoquer des perturbations
2) attention: parties sous tension, faire impérativement effectuer les entretiens et/les
vérifications par des techniciens spécialisés.

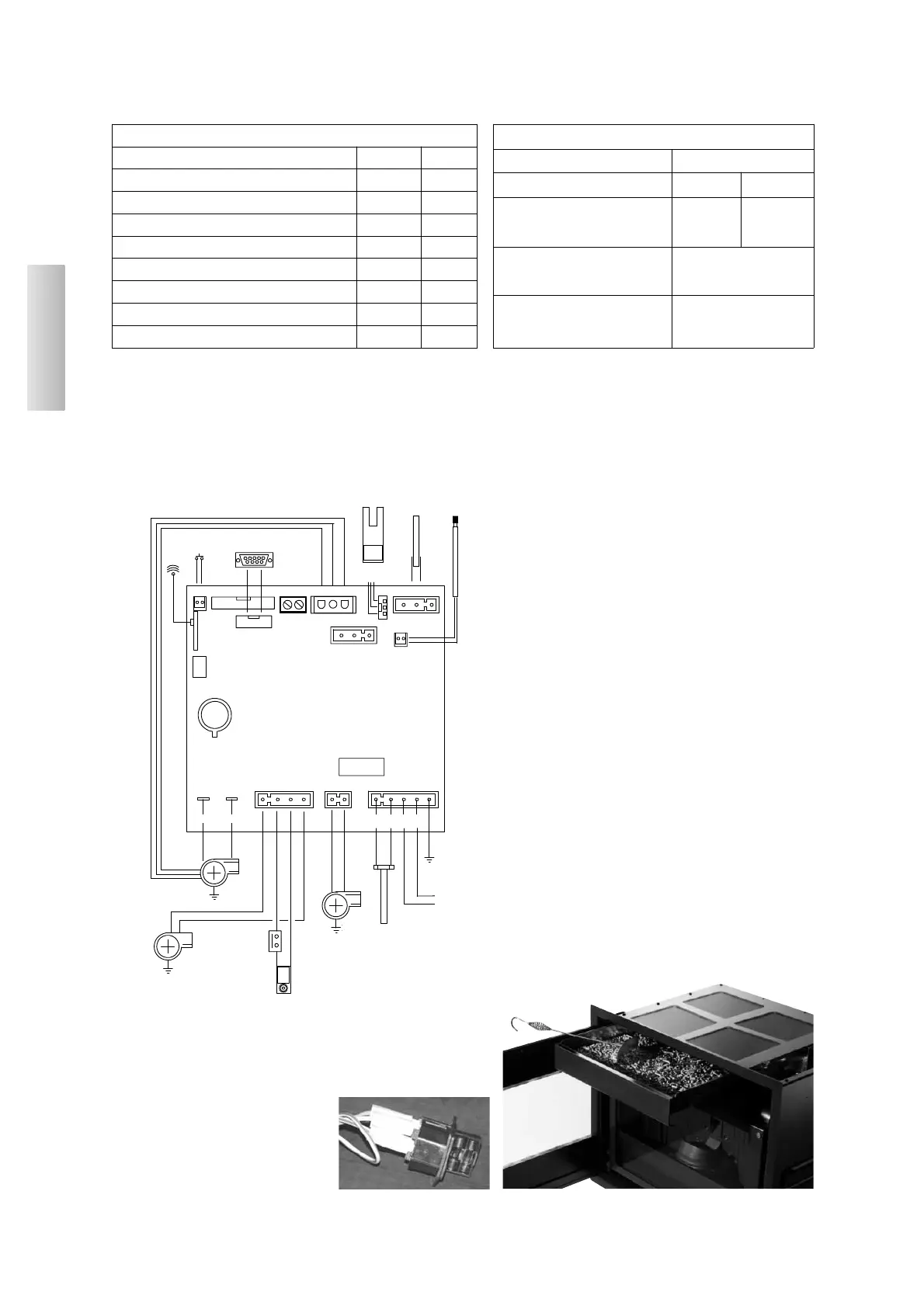

SCHÉMA ÉLECTRIQUE
