sorties fumées
A
A

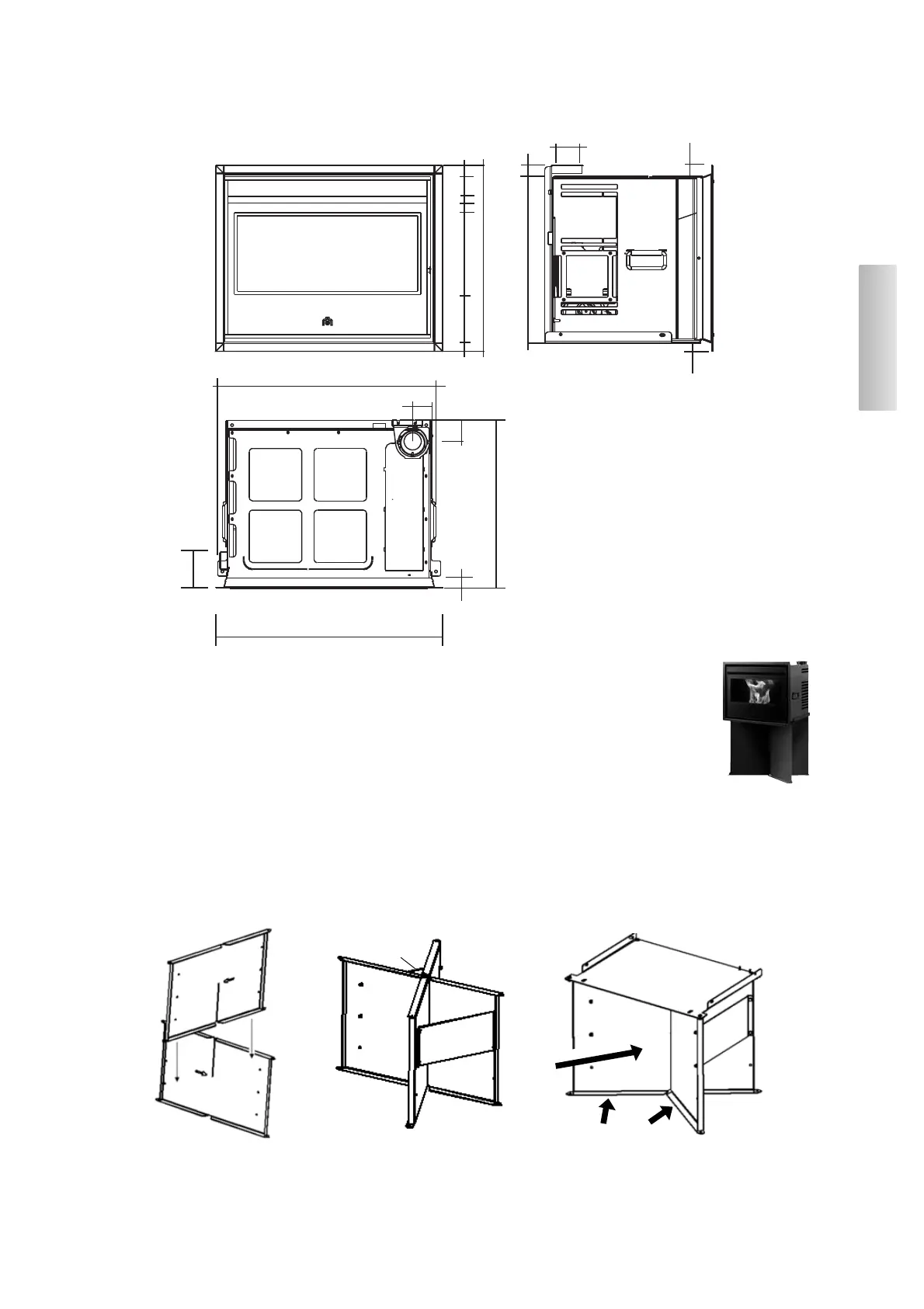

ENCOMBREMENTS
NB: Afin d'effectuer un montage correct, positionner les parois de façon à ce que les flèches gravées sur ces parois
ne soient pas visibles sur la face avant mais qu'elles soient toutes les deux sur la partie arrière. De plus, les plis
des parois devront être tournés vers la face avant du support.
face avant
Plis vers le devant
INSTRUCTIONS MONTAGE SUPPORT EN OPTION
(ne pas utiliser en cas d’insertion dans une cheminée existante)
1) Assembler les deux parois verticales (ambidextre) selon la figure n° 1.
La flèche indique le sens de l’arrière vers le devant.
2) Monter les deux ailettes de renfort (A) sur les parois en les fixant avec les boulons fournis.
3) Placer la plaque d'appui du PELLINSERT 54 (fournie) sur les parois assemblées mentionnées au point
1 et
la bloquer fortement au moyen des 4 boulons fournis (fig. n°2).
4) Il est STRICTEMENT prescrit de fixer le support au sol grâce aux 4 chevilles fournies (fig. n° 3).
Le non-respect des indications ci-dessus peut provoquer le renversement du PELLINSERT 54 pouvant créer de graves
dommages à l'utilisateur.
Ce N’est QU’après la fixation au sol qu’il est possible de poser le PELLINSERT 54 sur le support.
