ELEKTRISCHE MERKMALE
Stromversorgung 230Vac +/- 10% 50 Hz
Durchschnittliche Leistungsaufnahme
120 W
Leistungsaufnahme bei
Zündvorgang
400 W
Frequenz der Funksteuerung
(serienmäßig)
Funkwelle 2,4 Hz
Schutzvorrichtung auf
elektronischer Schaltkarte
*
Sicherung 2A, 250
VWS 5x20
SICHERHEITSVORRICHTUNGEN
• THERMOELEMENT:
Ermittelt die Rauchgastemperatur am Abzug.
In Abhängigkeit von den eingegebenen Parametern
steuert es die Zünd-, Betriebs- und Abschaltphasen.
• FLUSSSENSOR LUFT:
Im Luftansaugkanal angebracht, greift dieser ein, wenn
der Fluss der Verbrennungsluft nicht einwandfrei ist, mit
daraus resultierenden Unterdruckproblemen im
Rauchgaskreislauf.
• SICHERHEITSTHERMOSTAT (150 °C):
Schreitet ein, wenn die Temperatur im Inneren des
Ofens zu sehr ansteigt. Er verhindert die Versorgung
mit Pellet und bewirkt das Erlöschens des Ofens.
MESSVORRICHTUNGEN
• RAUMTEMPERATUR-SONDE: Befindet sich in der
Funksteuerung, alternativ dazu kann sie an die elektronische
Schaltkarte im Inneren des Einsatzes angeschlossen werden.
PUFFERBATTERIE
Auf der Elektronikkarte ist eine Pufferbatterie vorhan-
den (Typ CR 2032 zu 3 Volt). Deren mangelnder
Betrieb (nicht als Produktfehler zu betrachten, sondern
als normaler Verbrauch) wir durch die Schriftzüge
“RTC RD Fehler” angezeigt. Für nähere diesbezügli-
che Auskünfte, wenden Sie sich an den Händler, der
die Erstinbetriebnahme vorgenommen hat.
BEFÜLLUNG DES PELLET
Eine bequeme vordere Lade ermöglicht das Befüllen mit
Pellet mit großer Leichtigkeit, ohne den Feuerraum aus
seiner Stellung ziehen zu müssen, und daher in völliger
Sicherheit, unter Einhaltung der Normen EN 14785.
WÄRMETECHNISCHE MERKMALE
Fassungsvermögen Behälter 15 kg
Wirkungsgrad 89,1 %
Höchste Nutzleistung 8 kW
Mindest-/Höchst-Autonomie 6,5 /17 Std.
Brennstoffverbrauch (min/max) 0,7 / 1,8 kg/h
Beheizbarer Rauminhalt *
190 m³
Gewicht (inkl. Verpackung) 176 kg
Durchmesser Rauchabzug (Steckteil) 80 mm
Durchmesser Lufteinlass (Steckteil) 40 mm
G
L
H
M
N
FLUSSSENSOR
THERMOELEMENT
RS485/AUX
AUX
UMDREHUNGEN RAUCHABZUG
RS485 SERVICE
IN T° J
RESERVE-
SENSOR
(optional)
Raumtemperatur-
SONDE
(optional)
F
R
SOS
ANTENNE
D
A
B
C
RAUCHABZUGSMOTOR
ZÜNDUNGSWIDERSTAND
SICHERUNG
2A
E
RECHTE
LÜFTUNG
NETZ
230V
ws
F
TM 150 °C
LINKE LÜFTUNG
MOTOR
FÖRDERSCHNECKE
lithium
+
CR2032
+-
DEUTSCH
68
AUX/RS485-EINGANG
(Anschluss mittels Kabel für seriellen Port auf Wunsch Art.-Nr. 621240)
Es handelt sich dabei um einen unbelegten und potenzialfreien
Kontakt, an den sich ein Telefon-Steuerschalter oder eine ande-
re Steuervorrichtung anschließen lässt In Ermangelung des auf
Wunsch erhältlichen Kabels.
SICHERUNG
* am Stromanschluss mit Schalter auf
der Rückseite des Ofens sind zwei
Sicherungen eingesetzt, davon einer
funktionsfähig, der andere als Reserve.
*
*
*
Das Beheizbare Raumvolumen ist berechnet bei Pellet mit mindestens 4300
Kcal/Kg und einer Isolation nach den neuesten Baurichtlinien, und anschlie-
ßenden Änderungen und aufgrund einer Wärmeanforderung con 35Kcal/m3
pro Stunde.
ACHTUNG:
1) Fernbedienungen mit Radiowellen können die Funktionsweise des Ofens
beeinträchtigen
2) Eingriffe nur von geschultem Fachpersonal durchführen lassen.

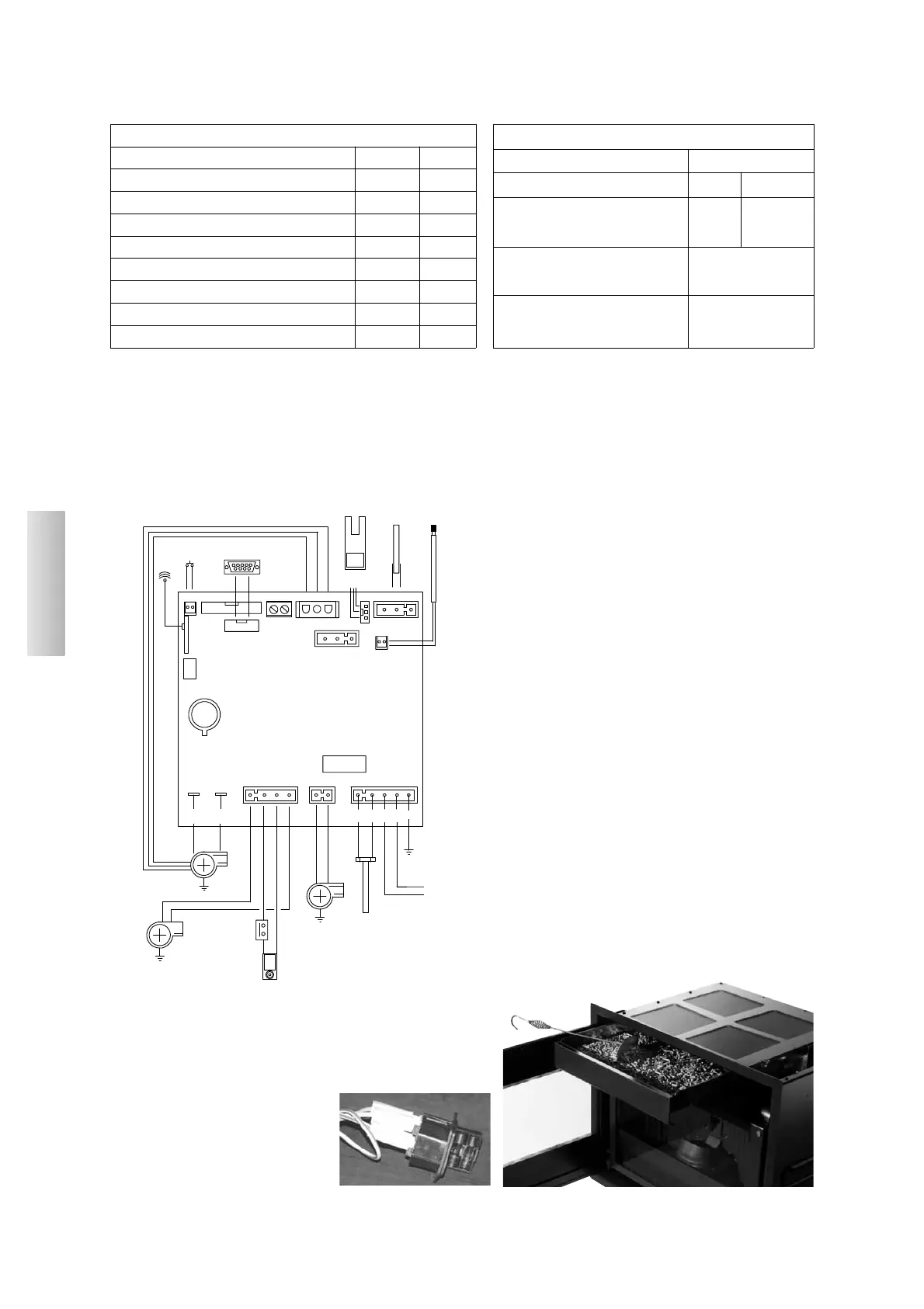

SCHALTPLAN
