Rauchabzung
A
A
AUSMASSE
Beachte: die Wände für eine korrekte Montage so positionieren, dass die Pfeile auf diesen nicht auf der
Vorderseite, sondern beide auf der Hinterseite zu sehen sind. Außerdem müssen die Falze der Wände zur
Vorderseite der Halterung zeigen.
Vorderseite
Falze zur Vorderseite hin

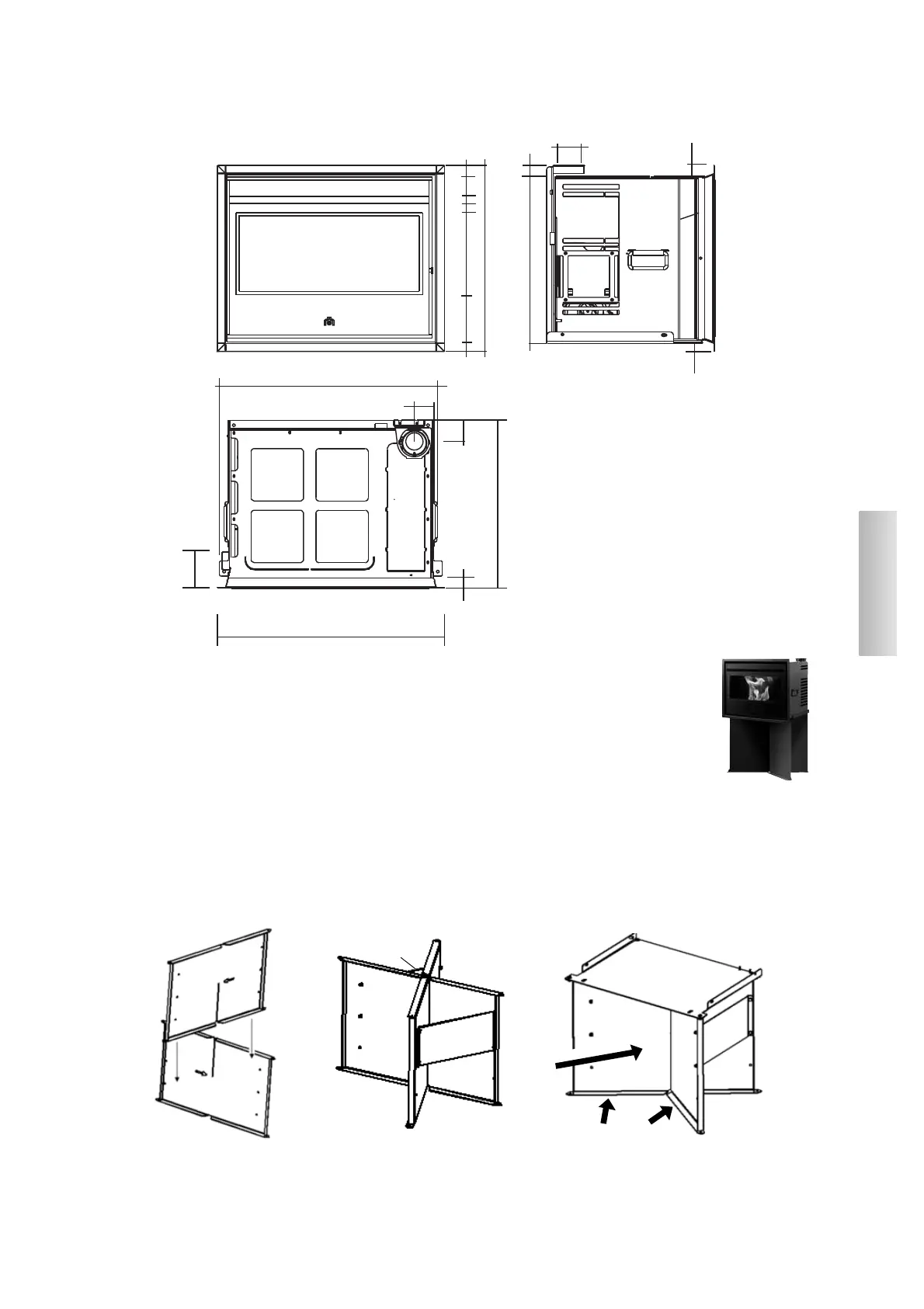

MONTAGEANLEITUNG AUF GESTELL (OPTIONAL)
(nicht für den Einbau in einen bestehenden Kamin verwenden)
1) Die beiden senkrechten Wände gemäß Abb. 1 zusammenbauen.
Der Pfeil zeigt die Richtung von hinten nach vorne an.
2) Mit den mitgelieferten Schrauben die beiden Verstärkungsstreben (A) an den senkrechten Wänden
befestigen.
3) Die Auflageplatte (im Lieferumfang enthalten) des PELLINSERT 54 auf die gemäß Punkt 1 montierten Wände
platzieren und mittels der mitgelieferten 4 Stk. Schrauben befestigen (Abb. 2).
4) Es ist ZWINGEND VORGESCHRIEBEN, das Gestell mittels der 4 Stk. mitgelieferten Dübel am Boden zu befestigen (Abb. 3).
Die mangelnde Befolgung dieser Vorschrift kann das Umkippen des PELLINSERT 54 mit schwerwiegenden
Auswirkungen für den Benutzer verursachen.
NUR nach der Befestigung am Boden darf PELLINSERT 54 auf das Gestell gesetzt werden.
