- 11 -
ITALIANO
a
Scatola n° 1
b
Tubo Ø 8 n° 1
c
Bocchetta terminale n° 1
g
Fascetta bloccaggio tubi n° 2
h Collare a muro
n° 2
i Viti
n° 4
l Tasselli
n° 4
f
d
c
b
a
e
g
h
h
i
l
c
g
g
d
f
e
fi g. c
i
b
c
h
h
d
i
g
b
l
l
e

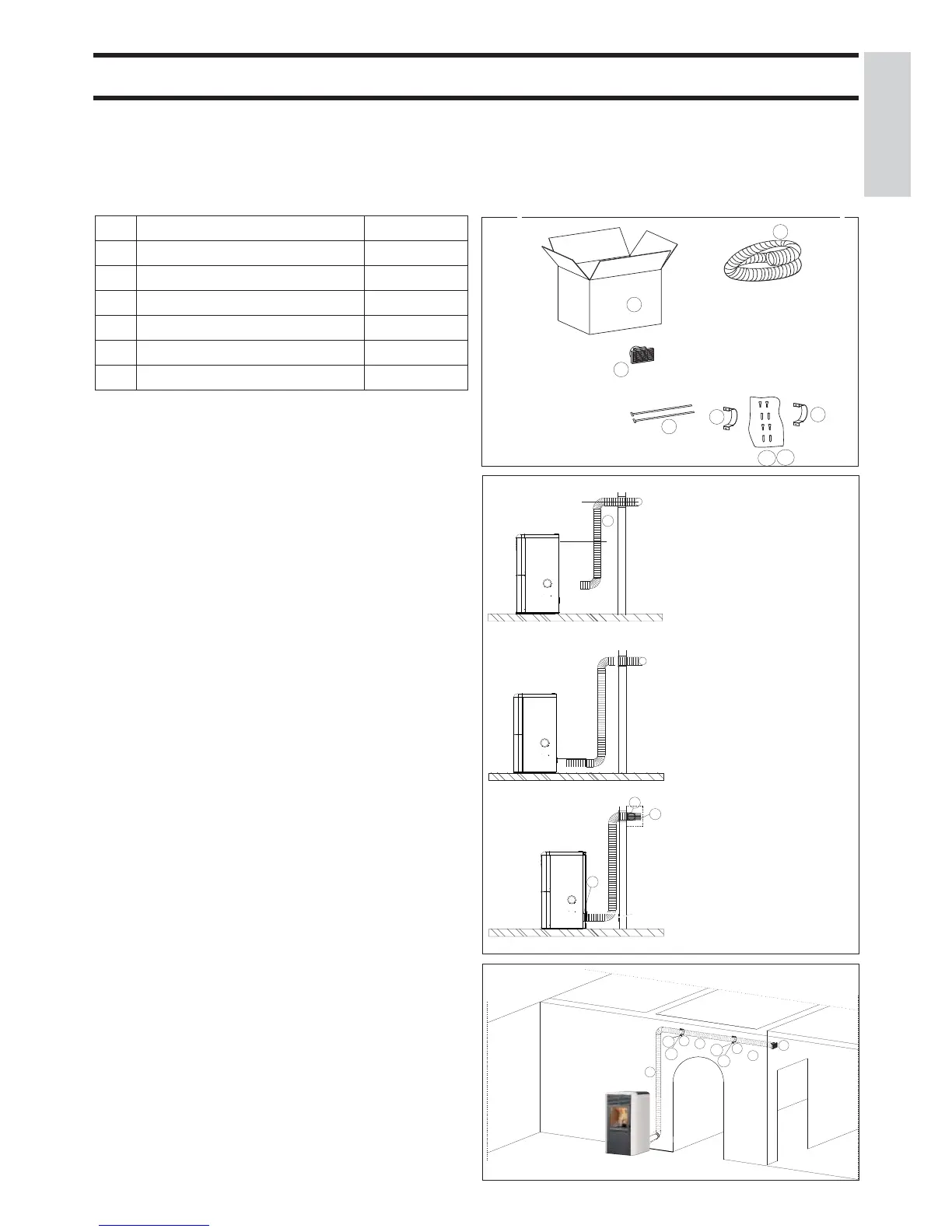

KIT 12 BIS (cod. 778160) (optional)
PER CANALIZZARE L’ARIA CALDA IN UN LOCALE
REMOTO OLTRE A QUELLO DI INSTALLAZIONE
Composizione:
N.B.:
LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE
ESSERE “DISTESA” COMPLETAMENTE
IN MODO DA ELIMINARE IL CORRUGAMENTO; IN
TAL MODO IL DIAMETRO INTERNO SI ALLARGHE-
RA’ SENSIBILMENTE FAVORENDO L’IMBOCCO.
Procedimento:
- Defi nire il posizionamento della stufa rispetto alla muratura
(fi g. a).
- Sistemare la stufa nella posizione defi nitiva.
- Estendere il tubo di alluminio (b) per la canalizzazione dell’a-
ria calda.
- Calzare il tubo in alluminio al bocchettone uscita aria calda
sul retro della stufa (fi g. c) fi ssandolo con fascetta (g).
- Installare la bocchetta terminale (c) nel locale da riscaldare e
il relativo tubo in alluminio (b) fi ssandolo con il collare a muro
(h) ed i tasselli con viti (i-l).
CANALIZZAZIONE ARIA CALDA
b
d
e
fi g. a
fi g. b
