- 110 -- 110 -
NEDERLANDS

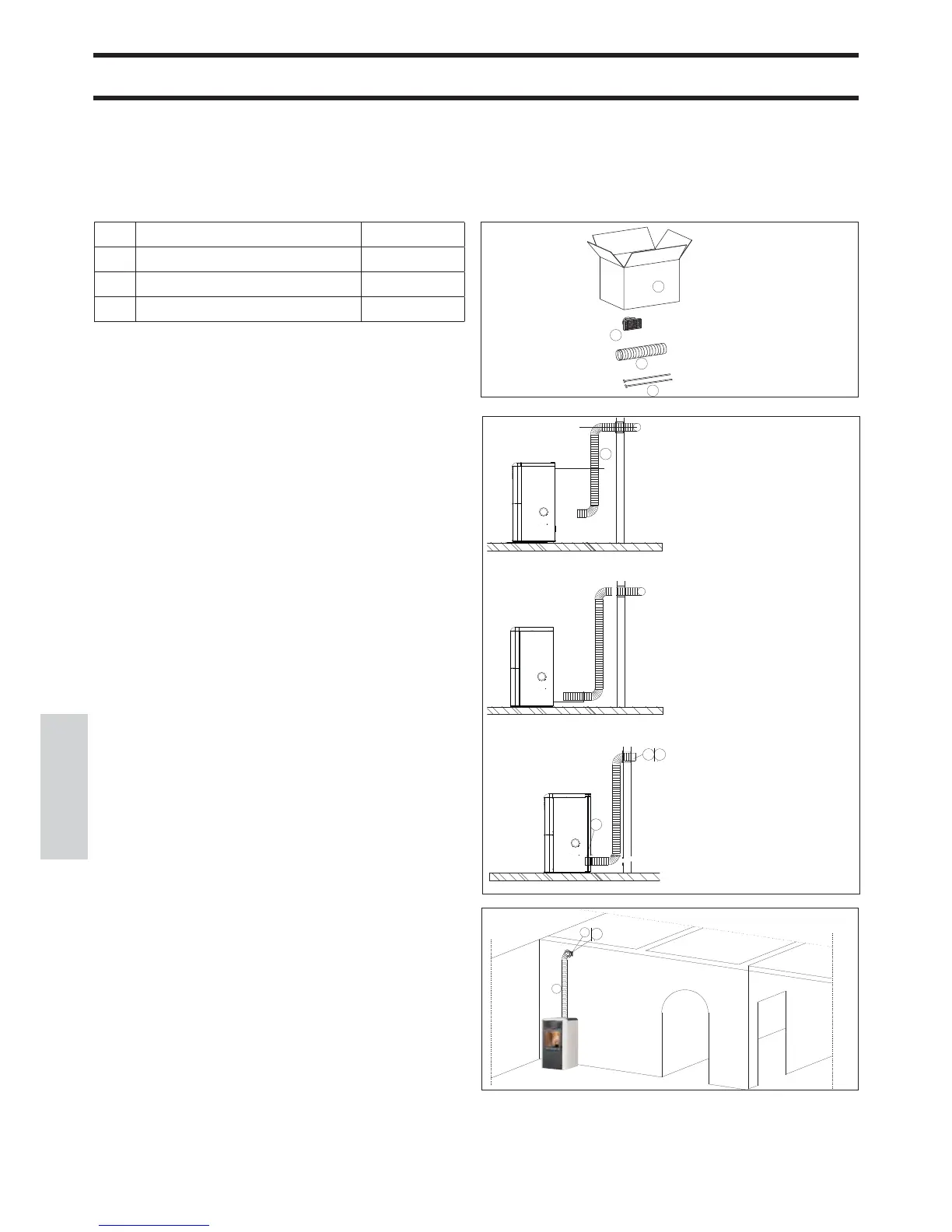

KANALISATIE WARME LUCHT
KIT 12 (code 778150) (optie)
VOOR HET KANALISEREN VAN WARME LUCHT IN
EEN AANGRENZENDE RUIMTE, BOVENOP DEZE
VAN INSTALLATIE
Samenstelling::
a Doos n° 1
b Buis Ø 8 n° 1
c Opening n° 1
g Klemring buizen n° 2
g
f
d
c
b
a
e
N.B.:
HET BEGIN VAN DE FLEXIBELE LEIDING MOET
HELEMAAL “UITGEREKT” WORDEN ZODAT DE
INTERNE DOORSNEDE AANZIENLIJK GROTER
WORDT. DIT VEREENVOUDIGT DE AANSLUITING.
- Bepaal de plaatsing van de kachel ten opzichte van de muur
(afb. a)
- Plaats de kachel in de defi nitieve stand.
- De aluminium buis (b) uittrekken voor het kanaliseren van de
warme lucht.
- Monteer de aluminium buis aan het mondstuk van de warme
lucht uitlaat aan de achterzijde van de kachel (fi g. c) door deze
vast te maken met een klem (g).
- Installeer de eindopening (c) aan het einde van de aluminium
buis bij middel van de klem (g) (fi g. c) In de te verwarmen
ruimte.
b
d
c
8
e
g
b
d
e
Afb. a
Afb. b
c
8
d
f
g
e
Afb. c
g
