- 125 -
DANSK
ELEKTRONISKE APPARATER
• ELEKTRONISK KORT
SIKKERHEDSANORDNINGER
• TERMOELEMENT:
Placeret på røgudledningen, hvor det afl æser temperaturen.
Afhængigt af de indstillede parametre kontrollerer det faserne
for tænding, drift og slukning.
• PRESSOSTAT:
Placeret i røgudsugningsområdet, griber ind, når den registrerer
problemer med undertryk i røgkredsen (f.eks. blokeret skor-
stensrør).
• SIKKERHEDSTERMOSTAT:
Griber ind, hvis temperaturen inden i brændeovnen er for høj.
Blokerer påfyldningen af piller og slukker brændeovnen.
• LUFTFLOWSENSOR
anbragt i indsugningskanalen griber denne ind, hvis forbræn-
dingsluftens fl ow ikke er korrekt, så der opstår undertrykspro-
blemer i røgens kredsløb med deraf følgende slukning af
brændeovnen.
SERIEPORT
På serieudgangen RS232 kan CAT (teknisk servicecenter) ved
hjælp af et kabel (kode 640560) installere valgfrit ekstraudstyr,
som styrer tænding og slukning. Det kan f.eks. være en termostat
i rummet.
Den serielle udgang er placeret bagpå brændeovnen.
NØDBATTERI
På det elektroniske kort fi ndes et nødbatteri (af typen CR 2032
på 3 Volt). Dets fejlfunktion skyldes normal slid (skal ikke
betragtes som produktdefekt).
Yderligere information hos CAT (teknisk servicecenter), som
har udført den 1. tænding.
SIKRING
på stikket med afbryder, som er placeret på fyrets bagside, er
indsat to sikringer, hvor af en er i funktion* og den anden er
en reservesikring**.
*
**
+---

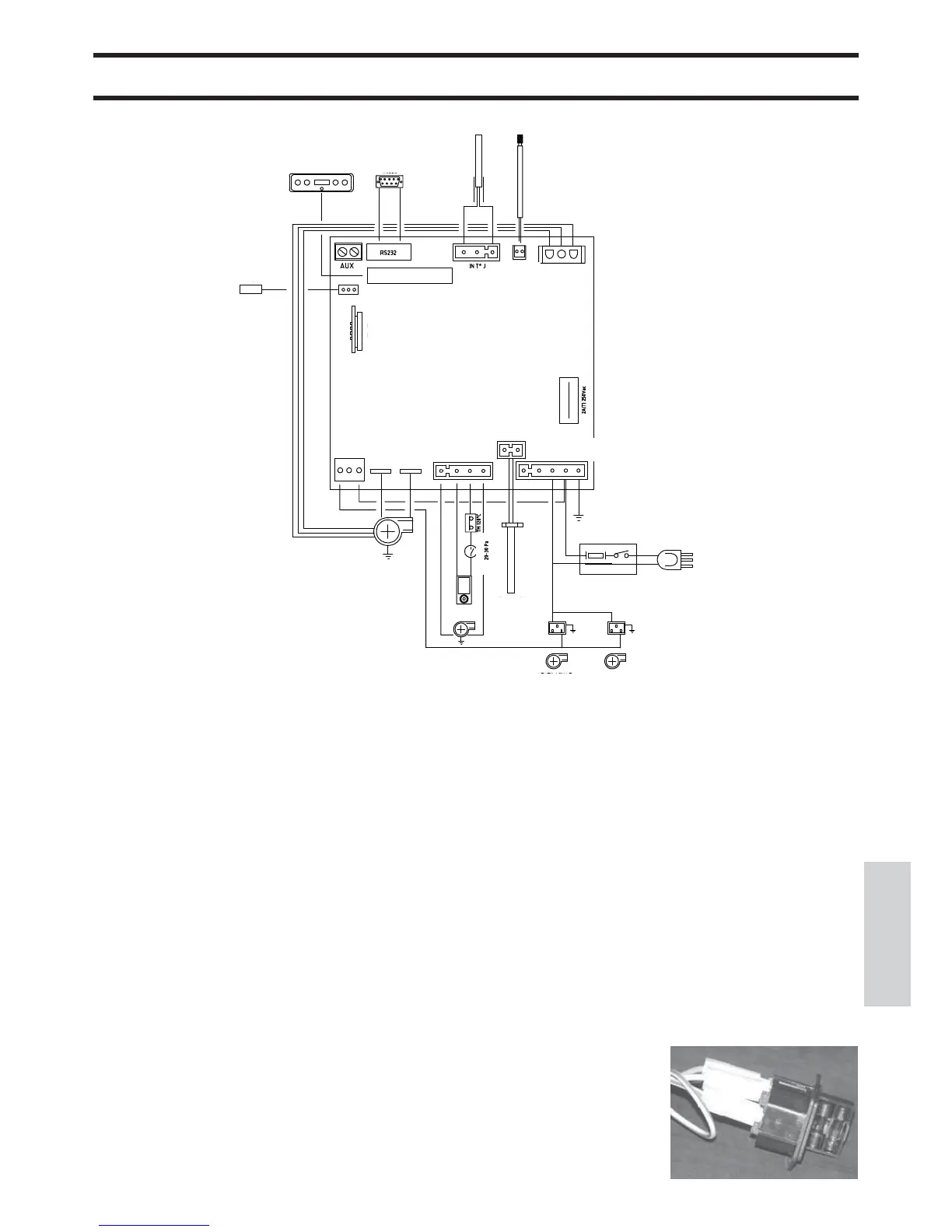

trykmåler
net 230Vac
50Hz +/-10%
serielt stik
RS232
sikring
sikring 2(T)A
I/O konsol
fl owsensor
termoelement
Timermodul
batteri
CR2032
ESP Røg
forceret
ventilation
snekke
tænding
intern kanaliseret
ventilation
kanaliseringsgenstartventilation
kanalisering udtag
på brændeovnens
bagside
kanalisering
internt udtag
omgivelsessonde
konsol kode
684440
T omg
RPM Røg
