DEUTSCH
MONTAGE
VERKLEIDUNG
Bei Lieferung des Ofens sind die Metallseiten (A-B) und die Me-
tallbügel zur Fixierung der Seitenblenden aus Keramik (D) be-
reits vormontiert. Nachstehende Teile werden getrennt verpackt:
• 4 Vorderblenden aus Keramik (C)
• 1 Ofenaufsatz aus Keramik (E)
• 2 Zentrierungsstifte für den Ofenaufsatz aus Keramik (F)
• 8 Bördelschrauben M4 (X)
• 8 Unterlegscheiben Durchm. 4

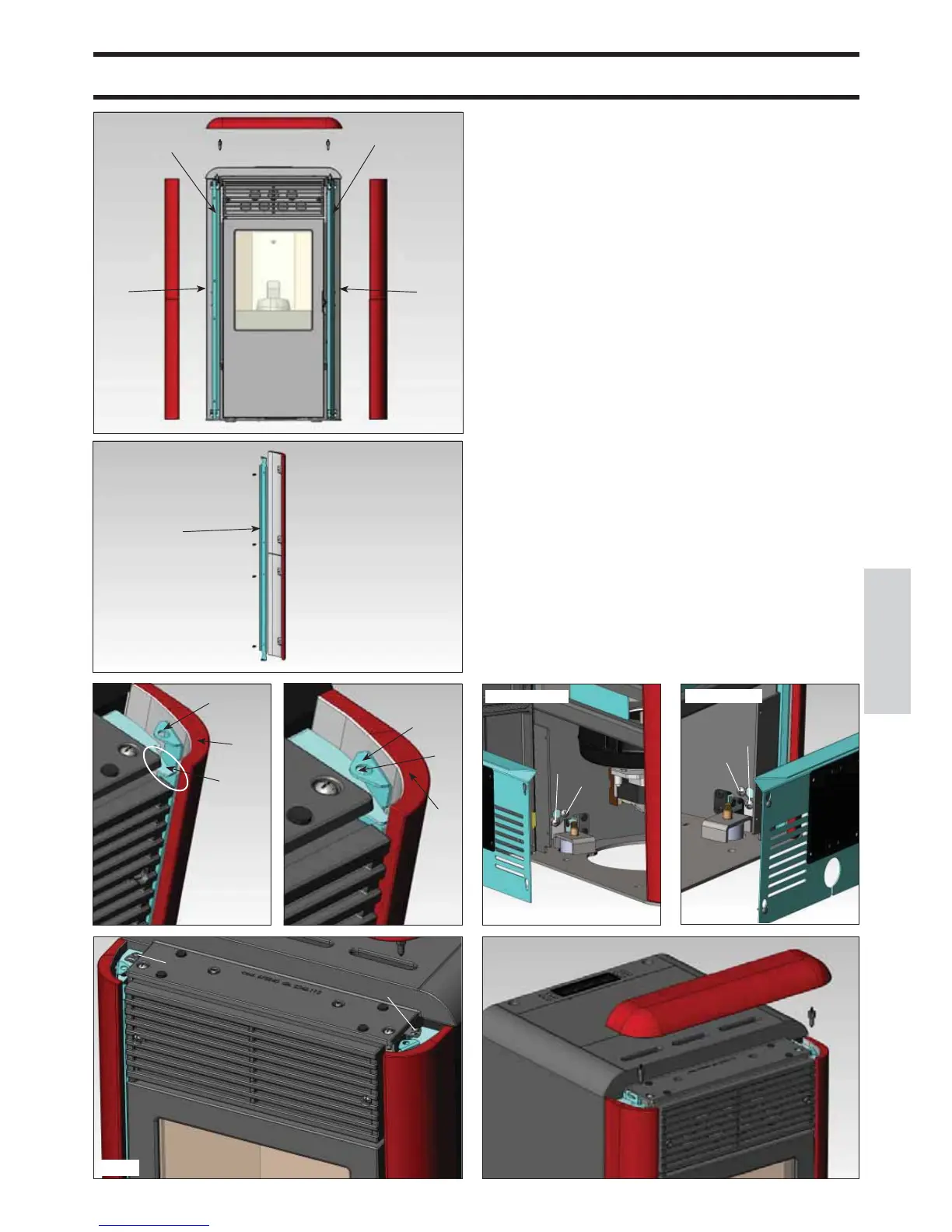

Zur Montage folgendermaßen vorgehen:
Abb. 1/2/3
Von dem Ofen die beiden Metallbügel zur Befestigung der Kera-
mikblenden (D) abmontieren und von unten um ca. 3 cm anheben
und herausziehen. Die Metallbügel (D) an der Rückseite der vorde-
ren Keramikblenden (C) anbringen und mit den (im Lieferumfang
enthaltenen) M4 Schrauben und Unterlegscheiben ø 4 befestigen.
Abb. 3/4
Die Keramikblenden (C) (samt Metallbügel) von oben nach un-
ten in die Vertiefung (L) an den Winkeln der Steinverkleidung
aus Metall (M) stecken.
Abb. 5/6/7
Die vertikale Ausrichtung der Keramikblenden (C) überprüfen und
etwaige Einstellungen mit den Schrauben an der Oberseite (V -
Abb. 5) und im Ofen mit den Schrauben (R - Abb. 6/7) vornehmen
ANMERKUNG: Zuvor das verzinkte Blech (Z - Abb. 6/7)
beidseitig abnehmen und die Verriegelungsschrauben (T -
Abb.6/7) lockern.
Abb. 4/8
An der Unterseite des Keramikaufsatzes an der Oberseite (E)
die beiden Zentrierungsstifte (F) anbringen und in den entspre-
chenden Bohrungen festschrauben. Den Keramikaufsatz an der
Oberseite anbringen, dazu die Stifte in die Bohrungen (S) auf
den zuvor montierten Metallbügeln (D) einsetzen.
Abb. 1
A
B
C
C
D
D
Abb. 3
Abb. 4
C
C
Abb. 2
C
D
C
D
M
L
M
S
C
D
E
F
F
Abb. 8
C
Abb. 5
V
R
Abb. 6
R
Abb. 7
Linke Seite
Rechte Seite
Z
Z
X
X
X
X
T
T
F
F
E
V
