- 9 -
ITALIANO
ASSEMBLAGGIO
RIVESTIMENTO
La stufa viene consegnata con i fi anchi metallici (A-B) e le staf-
fe metalliche fi ssaggio fi anchetti in ceramica (D) già montati.
I pezzi sottoindicati sono invece imballati a parte.
• n° 4 fi anchetti anteriori in ceramica (C)
• n° 1 inserto top in ceramica (E)
• n° 2 perni centraggio inserto top in ceramica (F)
• n° 8 viti testa zigrinata M4 (X)
• n° 8 rondelle Ø 4
Per il montaggio procedere come segue:

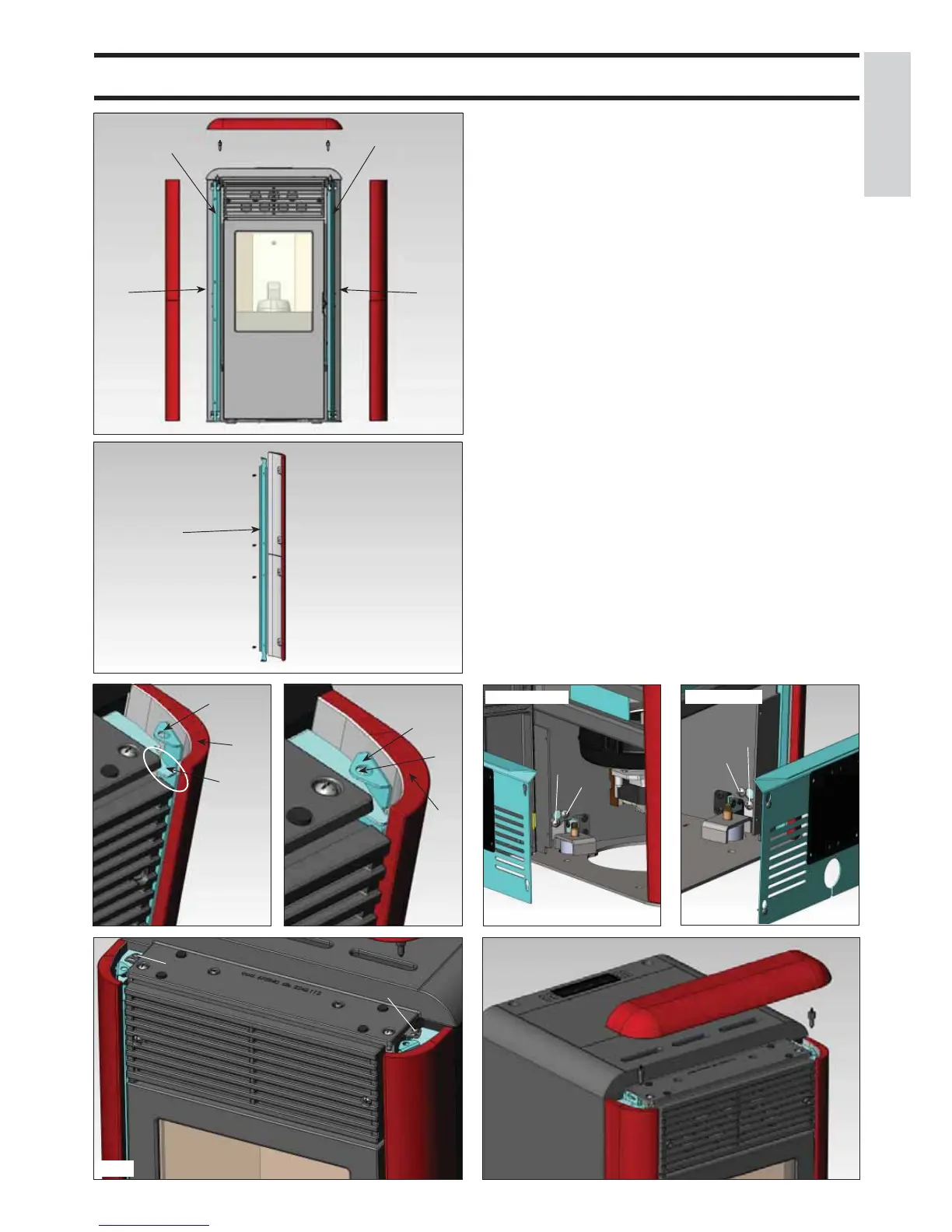

Fig. 1/2/3
Smontare dalla stufa le due staffe metalliche fi ssaggio fi anchetti
in ceramica (D) sfi landole dal basso verso l’alto per circa 3 cm.
Applicare sul retro dei fi anchetti anteriori in ceramica (C), le
stesse staffe metalliche (D), fi ssandole nei fori previsti tramite le
viti M4 e le rondelle
Ø 4
(in dotazione).
Fig. 3/4
Calzare i fi anchetti ceramica (C) (completi di staffa metallica)
dall’alto verso il basso nella cava (L) presente sulle squadrette
del fi anco metallico (M).
Fig. 5/6/7
Verifi care l’allineamento verticale dei fi anchetti in ceramica (C)
ed effettuare eventuali regolazioni tramite le viti poste sopra il
top (V - fi g. 5) e all’interno della stufa tramite le viti (R - fi g. 6/7)
N.B.: prima di effettuare l’operazione togliere il pannello
zincato (Z - fi g. 6/7) su entrambi i lati e allentare le viti di
bloccaggio (T - fi g. 6/7).
Fig. 4/8
Applicare sul lato inferiore dell’inserto top in ceramica (E) i due
perni di centraggio (F) avvitandoli nei fori previsti.
Posizionare l’inserto top in ceramica calzando i perni nei fori (S)
previsti sulle staffe metalliche (D) precedentemente installate.
fi g. 1
A
B
C
C
D
D
fi g. 3
fi g. 4
C
C
fi g. 2
C
D
C
D
M
L
M
S
C
D
E
F
F
fi g. 8
C
fi g. 5
V
R
fi g. 6
R
fi g. 7
fi anco sinistro
fi anco destro
Z
Z
X
X
X
X
T
T
F
F
E
V
