DEUTSCH
a
Schachtel n° 1
b
Rohr Ø 8 n° 1
c
Abschlussstutzen n° 1
g
Befestigungsschelle Rohr n° 2
h Rohrmanschette
n° 2
i Schrauben
n° 4
l Dübel
n° 4
f
d
c
b
a
e
g
h
h
i
l
i
b
c
h
h
d
i
g
b
l
l
e

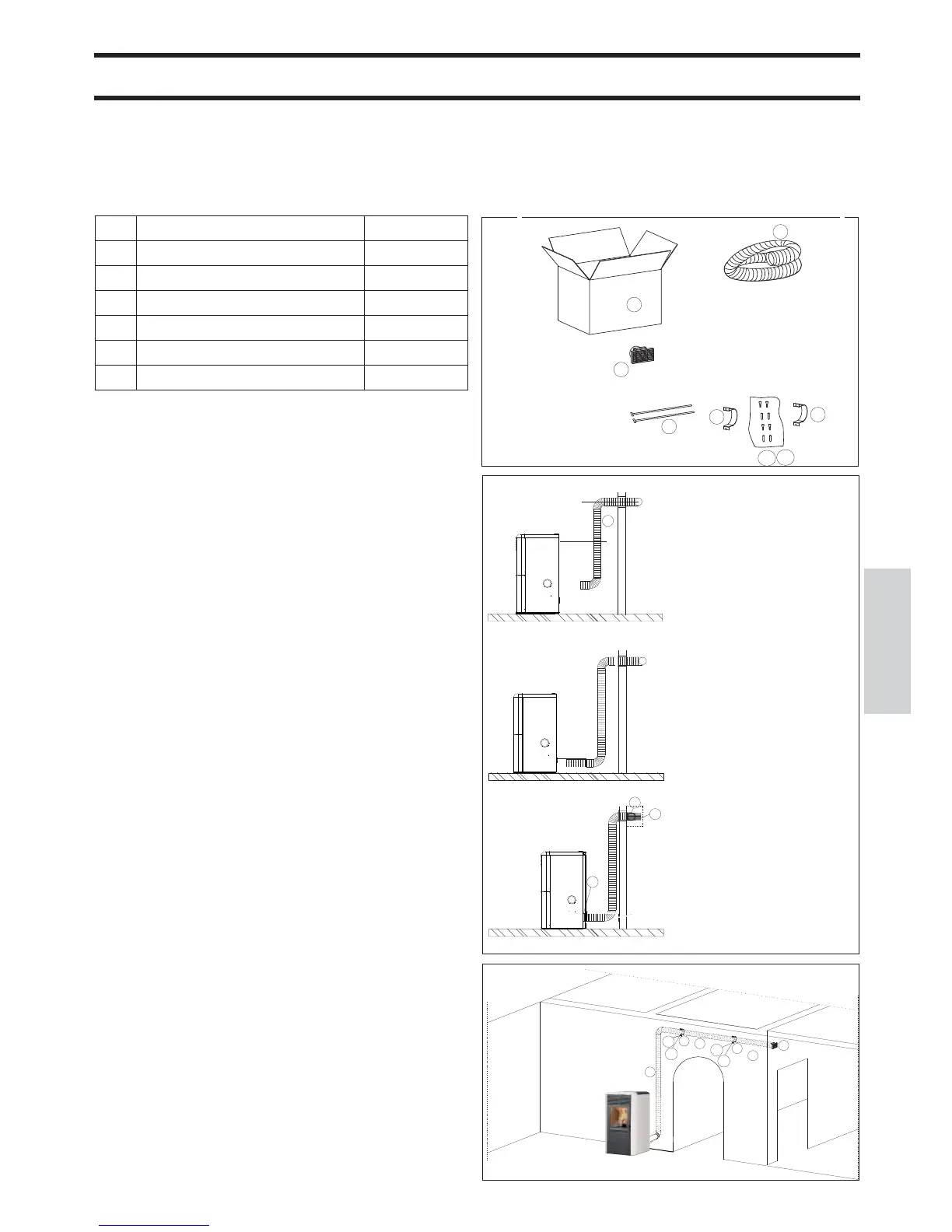

SET 12 BIS (Cod. 778160) (optional)
ZUR KANALISIERUNG DER WARMLUFT
IN EINEN ENTFERNTEREN RAUM,
ZUSÄTZLICH ZUM OFENAUFSTEL-
LUNGSRAUM
NB:
AUF DIESE WEISE WEITET SICH DER INNEN-
DURCHMESSER MERKLICH UND ERLEICHTERT
DAS AUFSTECKEN.
Prozedur:
- Die Stellung des Ofens gegenüber der Mauer festlegen (Abb.
a).
- Den Ofen in die endgültige Stellung setzen.
- Das Aluminiumrohr (b) des Kanalisierungskit komplett
verlängern.
- Das Aluminiumrohr auf den Stutzen des Luftauslass der sich
auf der Rückseite (Abb. C)befi ndet anpassen und durch die
Schelle (g) befestigen. - Das Endgitter ( c) in den beheizten
Raum einbauen und das Aluminiumrohr (b) an der Wand durch
die Schelle (h) und Dübeln (i-l) befestigen.
KANALISIERUNG DER WARMLUFT
c
g
g
d
f
e
Abb. c
b
d
e
Abb. a
Abb. b
