10
ITALIANO
ISTRUZIONI PER L’INSTALLAZIONE
Collocazione comando serranda del
meccanismo presa aria
a destra = Aperto
durante il funzionamento del caminetto
regola l’aria esterna miscelata con aria
ambiente.
a sinistra = Chiuso

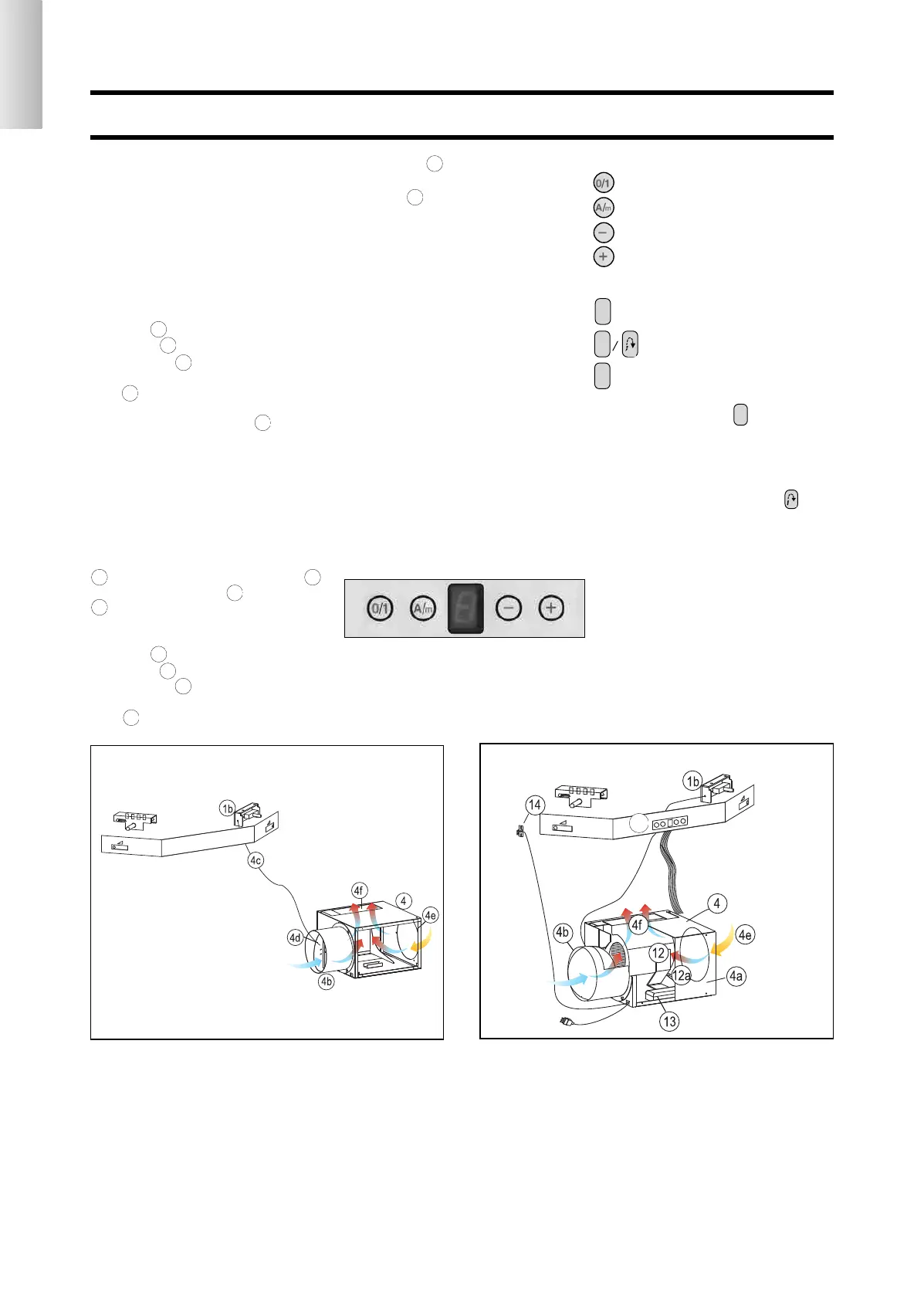

Circolazione aria a convezione natu-
rale (fig. A1)
Azionando a destra il movimento del
pomello 1b, l'aria esterna attraverso il
raccordo 4b , giunge all'interno del
meccanismo 4 dove si miscela con
l'aria aspirata dall'ambiente attraverso il
foro 4e .
L'aria passa nell'intercapedine del cami-
netto, attraverso l'apertura 4f , dove si
riscalda e successivamente, tramite le
canalizzazioni in alluminio, esce per
convenzione naturale dalle bocchette
(da installare sulla controcappa del rive-
stimento).
Circolazione aria a ventilazione forza-
ta (fig. A2)
Si ottiene con l'utilizzo di un ventilatore
12 , di una centralina elettronica 13 ,
con pannello sinottico 6a, più una sonda
14 da inserire nella sede della bocchet-
ta.
Azionando a destra il movimento del
pomello 1b, l'aria esterna attraverso il
raccordo 4b , giunge all'interno del
meccanismo 4 dove si miscela con
l'aria aspirata dall'ambiente attraverso il
foro 4e .
Il ventilatore 12 la spinge poi nell'inter-
capedine del caminetto, attraverso
l'apertura 4f , dove si riscalda e succes-
sivamente, tramite le canalizzazioni in
alluminio, esce dalle bocchette (da
installare sulla controcappa del rivesti-
mento).
A ventilatore spento il caminetto funzio-
na a convezione naturale.
Funzionamento ventilazione forzata:
in Automatico
Il ventilatore collegato ad una sonda,
(montata sulla bocchetta uscita aria
calda nella controcappa) che raggiunta
una temperatura di 40° C, lo mette auto-
maticamente in funzione e lo ferma,
sempre automaticamente, quando la
temperatura scende al di sotto dei 40° C.
Manuale
Il ventilatore entra in funzione indipen-
dentemente dalla temperatura, con la
possibilità di impostare 9 velocità.
Pulsanti
Display
-
A 0
2
*evidenziato con una A intermittente
quando il ventilatore è fermo e non ha
ancora ricevuto il segnale dalla sonda
(40°C).
Dal momento in cui raggiunge i 40°C,
sul display appare un trattino che
ruota in senso orario confermando il
funzionamento del ventilatore.
NB: in fase di riaccensione della venti-
lazione il display si dispone nella stes-
sa funzione prima dello spegnimento.
- l’accensione si ottiene esercitando
una pressione di 2-3 secondi sul pul-
sante 0/1
- ogni operazione è confermata da un
beep acustico.
Acceso/Standby
Automatico o manuale
Diminuisce velocità ventil. in manuale
Aumenta velocità ventil. in manuale
Acceso/Standby
Automatico*
Manuale
(velocità casuale da 1 a 9)
Pannello sinottico
Il ventilatore è comandato tramite un
pannello sinottico (posto sul frontalino
inferiore del monoblocco) composto da
4 pulsanti e 1 display.
VERSIONE N: convezione naturale
fig. A1
fig. A2
6a
VERSIONE V: ventilazione forzata
sk multi STATUS plus cod 672140:Layout 1 23/01/2012 18.00 Pagina 11
