Collegamenti cavi elettrici (fig. N)
Per il collegamento dei cavi elettrici alla
centralina inserita nel meccanismo (4)
bisogna agire nel seguente modo:
- svitare le 4 viti dal frontalino (4a)
- collegare i cavi inserendo nelle
rispettive sedi i connettori, i quali
devono essere inseriti senza alcuna
forzatura
- collegare la spina alla rete e verificare
il corretto funzionamento del pannello
sinottico attenendosi alle istruzioni
allegate allo stesso
- rimontare il frontalino facendo
attenzione a non piegare o schiacciare
il cavo del pannello sinottico quindi
procedere all'installazione del
caminetto.
- dovranno rispondere alle norme di
installazione e costruzione a regola
d'arte.
14
22a
22
6a
13
12
12
13
14
rete 230 Vac
• primo pannello laterale
• pannello frontale
- fissare nella parte alta i telai delle
bocchette (22) dopo aver eseguito un
foro di 37x10,5 cm
- fissare la sonda (14) nel foro (22a)
della bocchetta (B1 o B3)
- verificare che il filo della sonda non
interferisca con il movimento del
portellone a scomparsa
• secondo pannello laterale
- terminare la controcappa montando
il secondo pannello laterale
- ed applicare dall'esterno le griglie a
scatto delle bocchette
- a lavoro ultimato, inserire la spina
nella rete 230 Vac
- evitare che i fili elettrici abbiano zone di
contatto con il prefabbricato ed il canale
da fumo
- le apparecchiature elettriche fornite in
dotazione al caminetto non possono
essere manomesse in alcuna parte
- i componenti elettrici sono sempre
sotto tensione; prima di qualsiasi
intervento, staccare la spina o
disattivare il quadro generale
dell'alloggio.

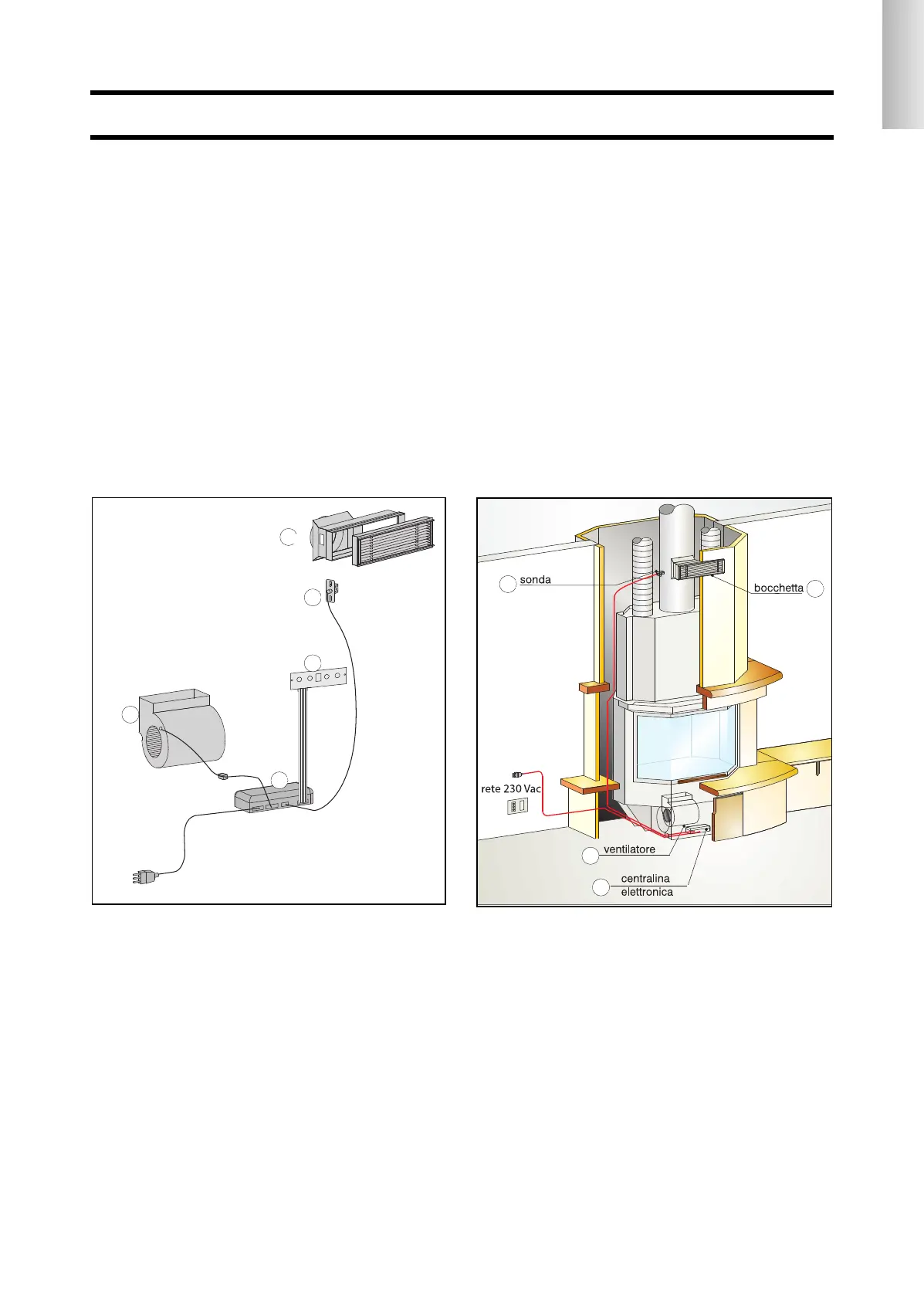

Allacciamento ventilazione forzata
(fig. N-O)
- stendere il filo con spina fino alla
presa di corrente
- montare il rivestimento fino alla
trave, quindi realizzare la
controcappa con pannelli in
cartongesso come segue:
ISTRUZIONI PER L’INSTALLAZIONE
fig. N
fig. O
