INSTRUÇÕES PARA A INSTALAÇÃO

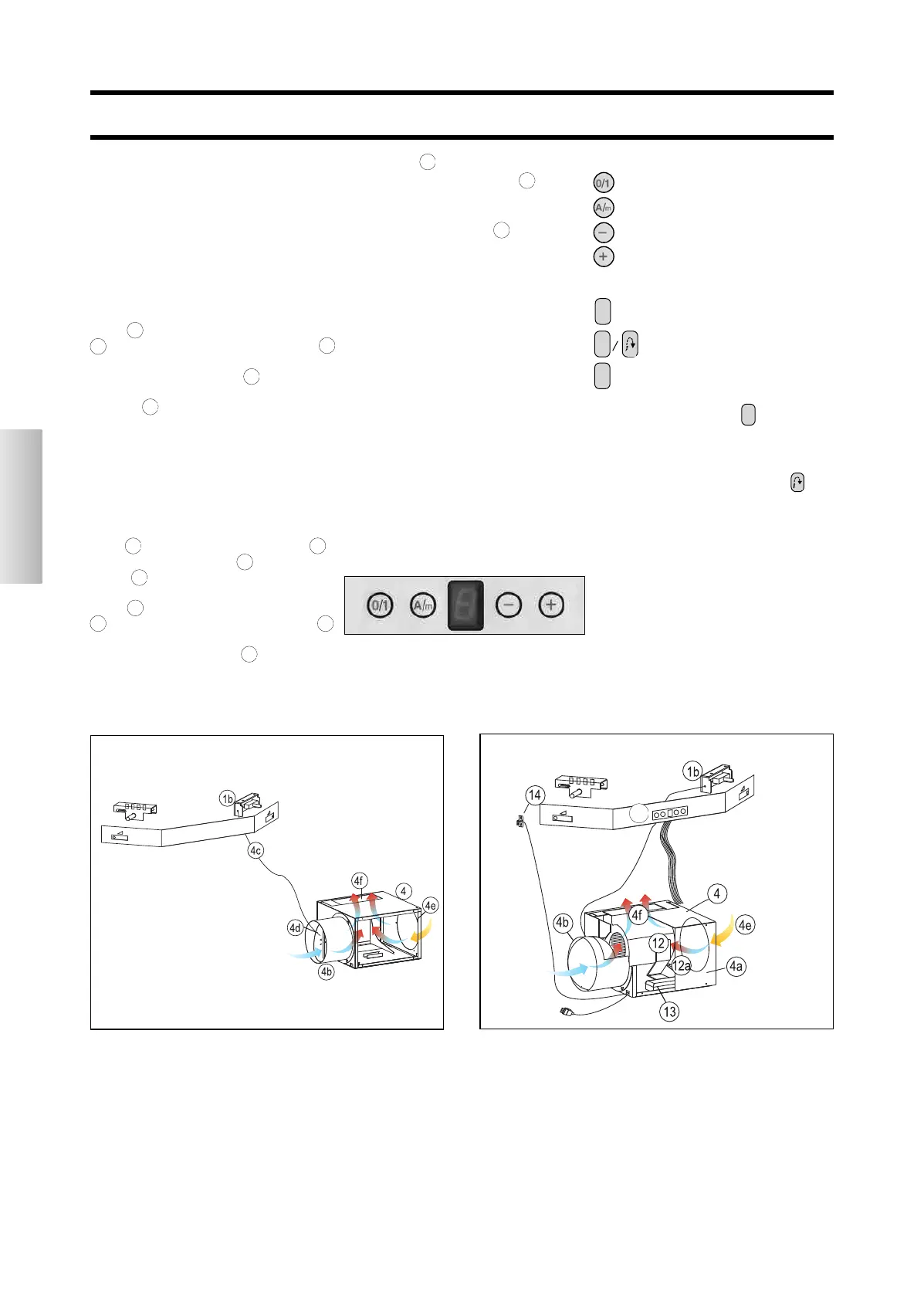

Colocação comando porta do mecani-
smo tomada ar
a direita = Aberto
durante o funcionamento da lareira regu-
la o ar externo misturado com o ar
ambiente.
a esquerda = Fechado
Circulação ar com convenção natural
(fig. A1)
Accionando a direita o movimento do
botão 1b, o ar externo através da junção
4b, atinge o interior do mecanismo 4
onde se mistura com o ar aspirado pelo
ambiente através do furo 4e. O ar passa
na parede dupla da lareira, através da
abertura 4f, onde se aquece e sucessiva-
mente, através das canalizações em alu-
minio, sai por convenção natural das
bocas (ainstalar no contraexaustor do
revestimento).
Circulação ar com ventilação forçada
(fig. A2)
Obtem-se com a utilização de um venti-
lador 12, de uma unidade electronica 13,
com painel sinóptico 6a, mais uma
sonda 14 a introduzir na sede da boca.
Accionando a direita o movimento do
botão 1b, o ar externo através da junção
4b, atinge o interior do mecanismo 4
onde se mistura com o ar aspirado pelo
ambiente através do furo 4e.
O ventilador 12 empurra na parede dupla
da lareira, através da abertura 4f, onde se
aquece e sucessivamente, através das
canalizações em aluminio, sai por con-
venção natural das bocas 22 (ainstalar no
contraexaustor do revestimento).
Com o ventilador desligado a lareira
funciona com convenção natural.
Funcionamento ventilação forçada:
em Automático
O ventilador ligado a uma sonda (mon-
tada na boca saida ar quente no contro
exaustor) que alcança uma temperatura
de 40ºC, mete-o automaticamente em
funcionamente e para, sempre automati-
camente, quando a temperatura desce
abaixo dos 40ºC.
Manual
O ventilador entra em função indepen-
dentemente da temperatura, com a possi-
bilidade de programar 9 velocidades.
Botões
Display
-
A 0
2
*evidenciado com uma A intermitende
quando o ventilador está parado e ainda
não recebeu o sinal da sonda (40ºC).
Do momento em que alcança os 40ºC,
no display aparece um tracinho Que
roda em sentido dos ponteiros do relógio
confirmando o funcionamento do venti-
lador.
Obs.: em fase de ligação da ventilação
o display dispõem-se na mesma fun-
ção antes de desligar.
- a ligação obtem-se exercitado uma
pressão de 2-3 segundos no botão 0/1
- cada operação é confirmada por um
beep acústico.
Acesso/Standby
Automatico ou manual
Diminui a velocidade ventil. em manual
Aumenta a velocidade ventil. em manual
Acesso/Standby
Automático*
Manual (velocidade casual de 1 a 9)
Painel sinóptico
O ventilador é comandado através de um
painel sinóptico (colocado no frontal
inferior 5 do monobloco) composto por
4 botões e 1 display.
PORTUGUÊS
fig. A1
fig. A2
6a
VERSÃO V: ventilação forçada
VERSÃO N: convenção natural
